DSPIC33CK64MP505T-I/M4

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 100MHz 8KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT 内部 39 1 3V 3.6V 100MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART 16bit dsPIC UQFN-48 贴片安装,黏合安装
供应商型号: 579-64MP505TI/M4
供应商: Mouser
标准整包数: 1

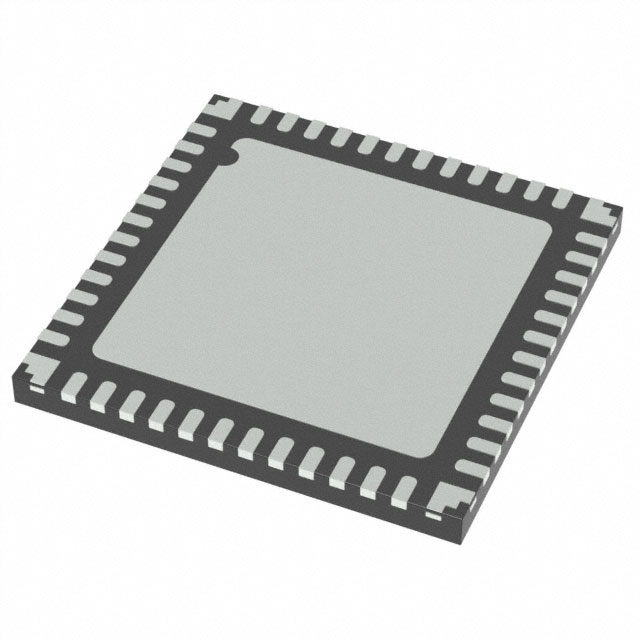

MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CK64MP505T-I/M4

DSPIC33CK64MP505T-I/M4概述

    dsPIC33CK256MP508 家族技术手册

    1. 产品简介


    产品类型:数字信号控制器(Digital Signal Controller,DSC)
    主要功能:高性能的16位微控制器,配备高速PWM(脉宽调制)、高分辨率ADC(模数转换器)等功能,适用于多种工业控制和汽车电子领域。
    应用领域:主要用于电源管理、电机控制、数字功率转换、电池管理系统、工业自动化等领域。

    2. 技术参数


    - 工作电压:3.0V至3.6V
    - 工作温度范围:-40°C 至 +125°C,部分型号支持至+150°C
    - 处理能力:最高可达100 MIPS(百万条指令每秒)
    - 核心处理器:16位dsPIC33CK CPU
    - 存储器配置:
    - 程序闪存:256K至64K字节
    - 数据RAM:24K至8K字节
    - 高级模拟特性:
    - 高速ADC模块:12位分辨率,高达3.5 MSPS(百万样本每秒)的转换率
    - 高速比较器
    - 3个12位DAC
    - 定时器和PWM:
    - 8对PWM输出
    - 死区时间补偿
    - 灵活的触发配置
    - 通信接口:
    - 三协议UART
    - 四线SPI/I2S模块
    - CAN灵活数据(FD)模块
    - 三个I2C模块,支持SMBus

    3. 产品特点和优势


    - 高性能处理能力:具备高速DSP处理能力,适用于复杂控制算法的实现。
    - 丰富接口资源:包含多个通信接口、定时器、输入捕获和输出比较功能,适合各类应用场景。
    - 高精度模拟:集成高分辨率ADC和快速比较器,确保模拟信号的准确转换和处理。
    - 安全特性:内置多项安全功能,如看门狗定时器、错误校正代码(ECC)和硬件冗余设计,增强系统的可靠性。
    - 节能模式:支持多种低功耗模式,提高能效比,延长系统续航时间。

    4. 应用案例和使用建议


    应用场景:
    - 电源管理:用于直流电源、交流电源转换等场合。
    - 电机控制:支持多种电机类型的驱动,如BLDC、PMSM等。
    - 数字功率转换:适用于开关电源、逆变器等功率变换装置。
    使用建议:
    - 在进行系统设计时,优先考虑系统散热问题,尤其是在高温环境下。
    - 通过合理配置定时器和中断处理机制,提升系统的响应速度和可靠性。
    - 为了保证信号传输质量,在设计电路板时,尽量减少走线长度并优化阻抗匹配。

    5. 兼容性和支持


    - 兼容性:本产品具有较强的兼容性,可以与其他Microchip公司生产的微控制器和相关芯片搭配使用。
    - 支持服务:提供详细的开发文档和技术支持,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    问题1:如何防止程序跑飞?
    - 解决方案:启用看门狗定时器(WDT),并在必要时及时复位系统。
    问题2:系统启动时出现异常?
    - 解决方案:检查电源电压是否稳定,确认供电电路正常;如果还是有问题,可以尝试更新固件或重新烧录程序。
    问题3:系统运行过程中出现过热?
    - 解决方案:加强散热措施,确保良好的通风环境;优化系统功耗,减少不必要的计算任务。

    7. 总结和推荐


    综上所述,dsPIC33CK256MP508家族是面向高端工业控制和汽车电子应用的高性能数字信号控制器。其强大的处理能力和丰富的外设资源使其能够胜任复杂的控制任务。无论是从技术参数、功能特性还是使用体验方面,都表现出色,值得推荐。如果您正在寻找一款能够应对严苛工作环境的控制器,那么这款产品将是一个理想的选择。

DSPIC33CK64MP505T-I/M4参数

参数
核心处理器 dsPIC
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
速度 100MHz
最大工作供电电压 3.6V
程序存储器大小 64KB
内核数 1
振荡器类型 内部
数据总线宽度 16bit
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT
数据转换器 -
最大时钟频率 100MHz
I/O数量 39
EEPROM大小 -
RAM大小 8KB
最小工作供电电压 3V
电压-电源(Vcc/Vdd) 3V~3.6V
通用封装 UQFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DSPIC33CK64MP505T-I/M4厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33CK64MP505T-I/M4数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33CK64MP505T-I/M4 DSPIC33CK64MP505T-I/M4数据手册

DSPIC33CK64MP505T-I/M4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3925 ¥ 28.6666
3300+ $ 1.785 ¥ 15.0833
库存: 3245
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.66
直接购买
加入购物车
