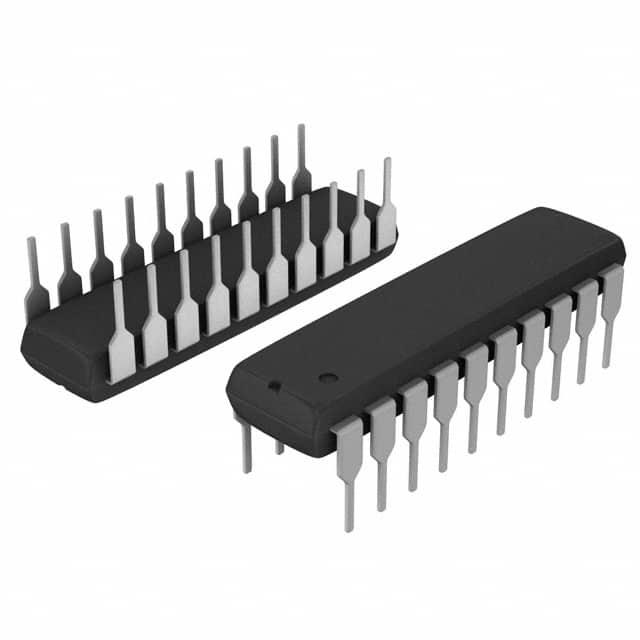

PIC16HV785-I/P

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 1KB FLASH 3.5KB 欠压检测/复位,POR,PWM,WDT 内部 17 2V 5.5V 20MHz RS-232,USB 256 x 8 A/D 14x10b 8bit PIC DIP 通孔安装 26.16mm*6.35mm*3.3mm
供应商型号: PIC16HV785-I/P
供应商: 国内现货
标准整包数: 500
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16HV785-I/P

PIC16HV785-I/P概述

    PIC16F785/HV785: High-Performance 8-Bit CMOS Microcontroller

    1. 产品简介


    PIC16F785/HV785 是一款高性能的8位CMOS微控制器,由Microchip Technology Inc.设计生产。它集成了多种先进功能,适用于广泛的嵌入式应用。该微控制器采用Flash存储器,具有两个独立的高精度比较器和双运算放大器模块,支持两相异步反馈PWM控制。此外,还配备了一个低功耗休眠模式、宽泛的工作电压范围(2.0V至5.5V)以及工业级和扩展温度范围。这些特点使其成为各种控制系统的理想选择,广泛应用于电机控制、电源管理、传感器接口等领域。

    2. 技术参数


    - CPU
    - 高性能精简指令集计算机(RISC)
    - 仅35条指令
    - 运行速度:DC到20MHz振荡输入
    - 指令周期:DC到200ns
    - 中断能力
    - 8级硬件堆栈
    - 存储器
    - Flash程序存储器:2048字
    - 数据存储器(SRAM):128字节
    - EEPROM存储器:256字节
    - 10位A/D转换器:14个通道(2个内部)
    - 时钟源
    - 内部精密振荡器:±1%精确度,频率范围可软件选择
    - 两速启动模式
    - 时钟模式切换以节省功耗
    - 外设
    - 17个I/O引脚,一个专用输入引脚
    - 10位A/D转换器:14个通道
    - 两个独立的高精度比较器
    - 双运算放大器模块
    - 两相异步反馈PWM模块
    - 定时器0、定时器1、定时器2
    - 捕获/比较/PWM模块
    - 串行编程接口
    - 电源管理
    - 睡眠模式下的电流:30nA @ 2.0V
    - 正常运行模式下的电流:8.5μA @ 32kHz, 2.0V;100μA @ 1MHz, 2.0V
    - 封装
    - 20针PDIP、SOIC、SSOP和QFN封装

    3. 产品特点和优势


    - 高可靠性:内部振荡器经过工厂校准,误差不超过±1%,确保高精度操作。
    - 低功耗:通过先进的电源管理技术实现超低功耗,适用于电池供电的应用。
    - 多功能集成:集成了多个高精度比较器和双运算放大器,使设计更加紧凑。
    - 灵活的时钟源:支持多种时钟源配置,便于不同应用需求。
    - 丰富的外围设备:拥有多个定时器和PWM模块,支持复杂的控制算法。

    4. 应用案例和使用建议


    应用案例:
    - 电机控制系统:利用双运算放大器和PWM模块进行精确控制。
    - 电源管理系统:利用比较器和PWM模块实现高效能转换。
    - 传感器接口:通过A/D转换器和I/O引脚读取和处理模拟信号。
    使用建议:
    - 在进行电源管理时,应充分利用低功耗模式,如睡眠模式,以延长电池寿命。
    - 利用内部振荡器进行时钟源配置,可以减少外部元器件数量,提高系统可靠性。
    - 在设计时,需考虑I/O引脚的数量和类型,确保满足具体应用的需求。

    5. 兼容性和支持


    - 兼容性:PIC16F785/HV785支持多种通信协议和接口标准,易于与其他微控制器和外设协同工作。
    - 支持和服务:Microchip提供全面的技术支持和文档资源,包括详细的开发指南和应用笔记,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题1:微控制器无法正常启动。
    - 解决方案:检查电源电压是否在规定范围内,确保配置字正确设置。

    - 问题2:PWM信号不稳定。
    - 解决方案:检查时钟源配置是否正确,尝试调整PWM参数,如死区时间等。

    7. 总结和推荐


    总结:
    PIC16F785/HV785是一款功能强大且高度集成的微控制器,具备出色的性能和可靠性。它不仅提供了多种高性能外设,还具有极低的功耗和广泛的适用范围。无论是在工业控制还是消费电子领域,都是理想的解决方案。
    推荐:
    鉴于其强大的性能和广泛的应用范围,强烈推荐使用PIC16F785/HV785作为新项目的设计核心。它不仅可以简化设计流程,还能显著提升系统的可靠性和效率。

PIC16HV785-I/P参数

参数
数据总线宽度 8bit
EEPROM大小 256 x 8
振荡器类型 内部
接口类型 RS-232,USB
外设 欠压检测/复位,POR,PWM,WDT
核心处理器 PIC
数据转换器 A/D 14x10b
I/O数量 17
程序存储器类型 FLASH
内核数 -
速度 20MHz
最大工作供电电压 5.5V
最小工作供电电压 2V
电压-电源(Vcc/Vdd) 2V~5.5V
RAM大小 1KB
程序存储器大小 3.5KB
最大时钟频率 20MHz
长*宽*高 26.16mm*6.35mm*3.3mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16HV785-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
