首页  >  产品百科  >  DSPIC33CK64MP105T-I/M4

DSPIC33CK64MP105T-I/M4

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 100MHz 8KB FLASH 64KB Brown-out Detect/Reset,DMA,POR,PWM,QEI,Smart Card,WDT 内部 39 1 3V 3.6V 100MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 19x12b; D/A 3x12b 16bit dsPIC UQFN-48 贴片安装,黏合安装
供应商型号: DSPIC33CK64MP105T-I/M4
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CK64MP105T-I/M4

DSPIC33CK64MP105T-I/M4概述


    产品简介


    产品类型:
    本手册所描述的是来自Microchip Technology Inc.的dsPIC33CK64MP105系列的数字信号控制器(Digital Signal Controllers, DSC),这一系列属于高性能16位DSP RISC CPU。产品线涵盖了多种封装形式和存储容量配置。
    主要功能:
    - 高速高分辨率PWM控制,支持高达250ps的PWM分辨率,适用于多种电机控制应用如BLDC(无刷直流电机)、PMSM(永磁同步电机)等。
    - 强大的模拟前端,配备高速12位ADC转换器,支持多个通道,具有高达3.5Msps的转换率。
    - 集成丰富的数字接口如SPI、I2C、UART等,支持多种通信协议。
    - 多个通用输入输出端口和可重映射的外围设备功能,增强系统设计灵活性。
    - 高效的代码执行能力,包括C和汇编语言支持,以及针对数学运算的加速硬件支持。
    应用领域:
    该产品广泛应用于工业自动化、消费电子产品、电源管理、电机控制、传感器接口等多个领域。特别是在需要高精度和高效能处理的应用场合,如电动汽车充电系统、电机驱动控制、医疗设备等领域表现出色。

    技术参数


    - 工作条件:
    - 电压范围:3.0V至3.6V
    - 温度范围:-40°C至+125°C
    - 工作频率:0至100MHz
    - 核心性能:
    - 16位宽数据路径
    - 40位宽累加器
    - 单周期乘法累加操作
    - 支持32位乘法
    - 快速6周期除法
    - 无开销循环
    - 模拟前端:
    - 12位ADC,最高转换速率可达3.5Msps
    - 四个独立的数字比较器
    - 三个运算放大器
    - 三个PDM DAC
    - 其他特征:
    - 64K字节闪存
    - 8K字节SRAM
    - 四个外部中断引脚
    - 窗口看门狗定时器(WDT)
    - 内置自检功能
    - 支持低功耗模式

    产品特点和优势


    独特功能和优势:
    - 高精度和高性能的PWM模块: 支持高达六个PWM输出通道,可以灵活配置为输入捕获、输出比较或定时器模式,提供最低可达4ns的PWM分辨率。
    - 高速ADC和模拟比较器: 提供高达3.5Msps的ADC转换速率和多个比较器通道,适合需要快速反应和高精度模拟信号处理的应用。
    - 高集成度: 除了强大的CPU外,还集成了多个外设,减少了外部组件的数量,降低了系统的复杂性和成本。
    - 安全性和可靠性: 支持多项安全机制,如故障检测监控(FSCM)和窗口式看门狗定时器(DMT),保证了系统的稳定运行。
    - 高代码密度和低功耗: 具有高效的代码执行能力和多种低功耗模式,能够满足长时间电池供电应用的需求。

    应用案例和使用建议


    应用案例:
    dsPIC33CK64MP105系列控制器在电动汽车的电池管理系统(BMS)中发挥了重要作用。该系统需要精确测量电池的电压和电流,并进行实时的温度补偿。通过dsPIC33CK64MP105内置的高性能ADC和运算放大器,系统能够以高精度采集和处理数据,确保电池组的正常运行。同时,该控制器支持复杂的通信协议和多个PWM输出,用于电池的充电和放电控制,极大地提高了系统的灵活性和可靠性。
    使用建议:
    为了充分利用dsPIC33CK64MP105的功能,建议在系统设计时充分考虑以下几点:
    - 在选择外部晶振或RC振荡器时,考虑到系统对时钟精度的要求,建议选择高精度的晶体振荡器。
    - 对于模拟信号的采集和处理,由于dsPIC33CK64MP105拥有多个模拟比较器和运算放大器,可以通过适当配置实现精确的信号调理。
    - 利用其丰富的外围设备如I2C、SPI和多个UART接口,可以方便地实现不同设备间的通信,提高系统的互连性和扩展性。

    兼容性和支持


    兼容性:
    dsPIC33CK64MP105系列产品与其他电子元器件的兼容性非常好,支持标准的通信协议如SPI、I2C和UART。此外,该系列控制器还提供了多种外围设备选项,便于用户根据具体需求选择合适的硬件配置。
    厂商支持:
    Microchip Technology Inc.为dsPIC33CK64MP105系列提供了全面的技术支持服务,包括详细的用户手册、开发工具(如开发板和仿真器)以及丰富的在线资源。对于开发者而言,这将极大提升其开发效率和产品质量。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题:编程时遇到编程错误或连接问题。
    - 解决办法: 确认编程电缆连接正确且供电电压符合要求;检查并更新最新的编程工具版本。
    - 问题:程序运行时发生异常或中断。
    - 解决办法: 检查系统复位设置是否正确,确认看门狗定时器没有超时导致复位;利用调试工具跟踪程序执行流程,查找异常原因。
    - 问题:模拟信号采集不准确。
    - 解决办法: 检查ADC输入通道接线是否正确,确保无干扰和噪声影响;配置适当的采样时间和滤波器设置,以减少误差。

    总结和推荐


    总结:
    dsPIC33CK64MP105系列数字信号控制器是一款集高性能、高精度和丰富外设于一身的产品。无论是工业自动化还是消费电子领域,它都能提供卓越的性能表现。其高集成度和丰富的功能使它成为许多应用的理想选择。
    推荐:
    鉴于其卓越的性能、广泛的应用范围以及厂商提供的全面支持,强烈推荐在需要高性能电机控制、复杂模拟信号处理以及其他精密控制系统的设计中选用dsPIC33CK64MP105系列控制器。

DSPIC33CK64MP105T-I/M4参数

参数
核心处理器 dsPIC
最大工作供电电压 3.6V
数据转换器 A/D 19x12b; D/A 3x12b
最大时钟频率 100MHz
最小工作供电电压 3V
外设 Brown-out Detect/Reset,DMA,POR,PWM,QEI,Smart Card,WDT
振荡器类型 内部
RAM大小 8KB
数据总线宽度 16bit
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
程序存储器大小 64KB
速度 100MHz
I/O数量 39
EEPROM大小 -
内核数 1
电压-电源(Vcc/Vdd) 3V~3.6V
程序存储器类型 FLASH

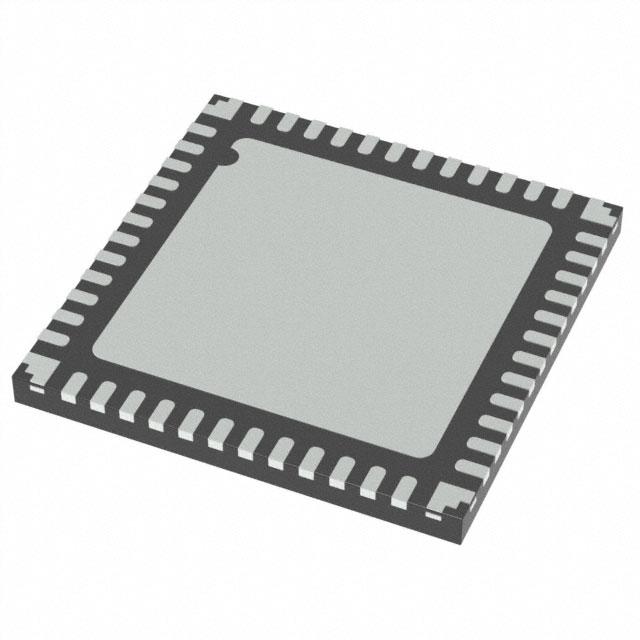

通用封装 UQFN-48
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DSPIC33CK64MP105T-I/M4厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33CK64MP105T-I/M4数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33CK64MP105T-I/M4 DSPIC33CK64MP105T-I/M4数据手册

DSPIC33CK64MP105T-I/M4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.3284
2000+ ¥ 14.0748
3000+ ¥ 13.948
库存: 4000
起订量: 1000 增量: 3300
交货地:
最小起订量为:1000
合计: ¥ 14328.4
