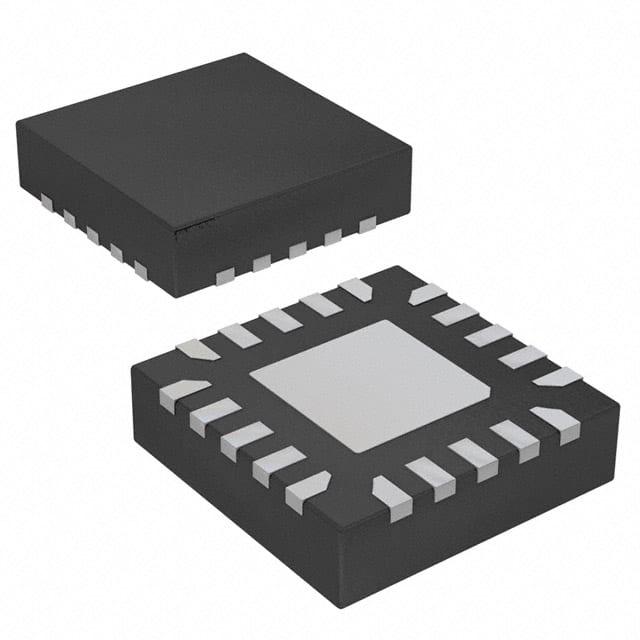

ATTINY40-MMHR

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 12MHz 2KB FLASH 4KB Brown-out Detect/Reset,POR,PWM,WDT 内部 18 1.8V 5.5V 12MHz I2C,SPI A/D 12x10b 8bit AVR QFN 贴片安装,黏合安装 3mm*3mm*780μm
供应商型号: ATTINY40-MMHR
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY40-MMHR

ATTINY40-MMHR概述

    ATtiny40:高效率低功耗8位AVR微控制器

    1. 产品简介


    ATtiny40是一款低功耗的8位微控制器,采用增强的AVR RISC架构设计。此款微控制器以其高效能、低功耗的特点而著称,适用于各种需要高精度控制的应用场景。它被广泛应用于工业自动化、消费电子、智能家居、汽车电子等领域。

    2. 技术参数


    ATtiny40具备丰富的技术规格和高性能,以下是其主要技术参数和电气特性:
    - 架构:AVR RISC架构,具有54条指令,大多数指令可在单个时钟周期内执行。
    - 程序存储器:4K字节的内部Flash存储器,写入擦除次数可达10,000次。
    - 数据存储器:256字节的内部SRAM,数据保存时间在85℃下可达20年,在25℃下可达100年。
    - 时钟频率:最高12MHz,低至4MHz(1.8V - 5.5V),低至8MHz(2.7V - 5.5V)。
    - 输入电压范围:1.8V - 5.5V。
    - I/O端口:共有18个可编程I/O引脚,分别分布在20-pin SOIC, 20-pin TSSOP和20-pad VQFN封装中。
    - 功耗:在1 MHz和1.8V条件下,活动模式下的电流消耗为200µA;空闲模式下为25µA;电源下降模式下<0.1µA。

    3. 产品特点和优势


    ATtiny40的独特功能和优势包括:
    - 强大的指令集:通过紧凑的设计实现了高效的代码执行速度。
    - 丰富的外围设备:配备一个8位定时器/计数器、10位模数转换器和多种通信接口(如SPI, TWI)。
    - 低功耗:多种低功耗模式(包括空闲模式、ADC噪声减少模式、掉电模式)确保电池寿命更长。
    - 高可靠性:数据保留时间长,超过20年,可靠性极高。

    4. 应用案例和使用建议


    ATtiny40非常适合于需要高精度控制的应用,例如工业自动化设备、传感器接口、智能家电等。使用建议如下:
    - 在选择合适的电压范围内进行操作以确保最佳性能。
    - 结合外部和内部中断源来提高系统的响应速度和灵活性。
    - 使用电源下降模式延长电池使用寿命,同时保持必要的数据完整性。

    5. 兼容性和支持


    ATtiny40支持多种封装形式,包括20-pin SOIC, 20-pin TSSOP和20-pad VQFN。这些封装均符合无铅环保标准。此外,ATtiny40还提供广泛的开发工具支持,包括宏汇编器和评测套件,帮助工程师快速开发应用项目。

    6. 常见问题与解决方案


    - 问题一:MISO输出驱动器未由Slave Select (SS)信号禁用。
    - 解决方案:通过软件监控SS引脚,并使用DDRC2位控制MISO引脚驱动器。
    - 问题二:睡眠模式下的电流消耗可能超出规范。
    - 解决方案:在进入睡眠模式前,确保R27寄存器不加载0x00或0x01。

    7. 总结和推荐


    ATtiny40凭借其强大的指令集、低功耗特性和丰富的外围设备,是实现高效控制和处理的理想选择。如果您正在寻找一款能够在低功耗和高效率之间取得平衡的微控制器,ATtiny40将是您的首选。我们强烈推荐使用ATtiny40来开发高性能、低功耗的嵌入式系统。

ATTINY40-MMHR参数

参数
最小工作供电电压 1.8V
速度 12MHz
核心处理器 AVR
程序存储器大小 4KB
I/O数量 18
内核数 -
振荡器类型 内部
程序存储器类型 FLASH
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
电压-电源(Vcc/Vdd) 1.8V~5.5V
最大时钟频率 12MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 -
数据总线宽度 8bit
接口类型 I2C,SPI
RAM大小 2KB
长*宽*高 3mm*3mm*780μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ATTINY40-MMHR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY40-MMHR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY40-MMHR ATTINY40-MMHR数据手册

ATTINY40-MMHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
