AT89LS52-16JU

产品分类: 微控制器(MCU)

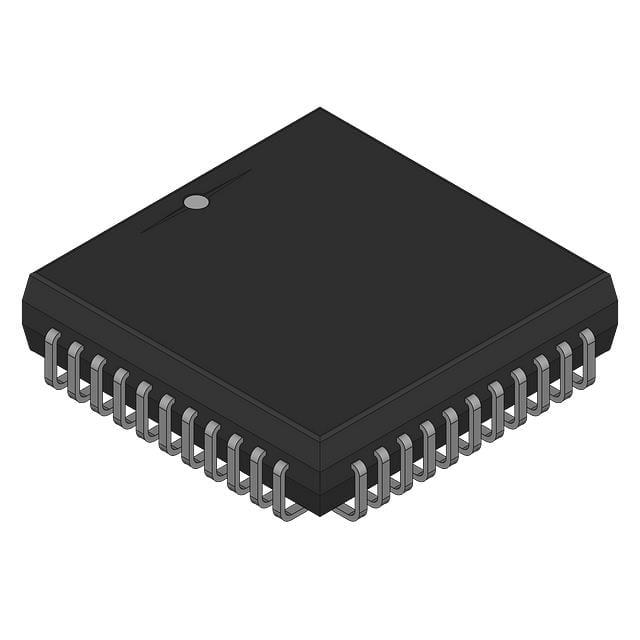

产品描述: Microchip AT89LS系列单片机, 80C51内核, 44针, PLCC封装
供应商型号: AT89LS52-16JU
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) AT89LS52-16JU

AT89LS52-16JU概述

    AT89LS52 8-bit Microcontroller: A Comprehensive Overview

    1. 产品简介


    AT89LS52 是一款低电压高性能的CMOS 8位微控制器,具备8K字节的内部可编程闪存(ISP)。此款微控制器采用Atmel的高密度非易失性存储器技术制造,兼容行业标准的80C51指令集和引脚布局。通过将一个多功能的8位CPU与片上闪存集成在一个单芯片上,AT89LS52 成为了许多嵌入式控制应用的强大微控制器,提供了高度灵活且成本效益高的解决方案。

    2. 技术参数


    - 存储器:
    - 内部闪存: 8K 字节
    - 内部RAM: 256 x 8位
    - Flash 写/擦除循环次数: 10,000次
    - 电源管理:
    - 工作电压范围: 2.7V 到 4.0V
    - 全静态操作: 0 Hz 至 16 MHz
    - 睡眠模式: 低功耗空闲模式和掉电模式
    - 掉电模式下复位恢复
    - 定时器/计数器:
    - 三个16位定时器/计数器
    - 双数据指针
    - 接口与功能:
    - 32个可编程IO线
    - 8个中断源
    - 全双工串行通道
    - 看门狗定时器
    - 高级电源管理选项(如电源掉电标志)

    3. 产品特点和优势


    - 灵活性强: 内置闪存允许现场编程(ISP),支持字节和页模式编程。
    - 兼容性好: 与MCS-51系列完全兼容。
    - 多任务处理能力: 支持多个中断源和灵活的中断管理。
    - 节能设计: 支持多种低功耗模式,包括空闲模式和掉电模式,有助于延长电池寿命。
    - 强大的IO配置: 提供多个具有特殊功能的I/O引脚,满足复杂应用需求。

    4. 应用案例和使用建议


    AT89LS52 微控制器广泛应用于各种嵌入式系统中,例如智能家居设备、工业自动化控制系统、医疗监测设备等。用户可以根据应用需求选择合适的引脚配置和操作模式。例如,在某些传感器节点应用中,可以利用其低功耗特性来实现长时间运行而无需频繁更换电池。在复杂的控制系统中,可以利用其多重中断和丰富的I/O端口实现精确的事件监控和处理。
    使用建议:
    - 系统设计时 要考虑处理器的工作电压范围,确保供电稳定。
    - 软件开发 中要充分利用其ISP功能进行程序的更新和维护。
    - 在需要长时间运行的应用中,合理设置低功耗模式,以降低能耗。

    5. 兼容性和支持


    - 兼容性: 与MCS-51产品完全兼容,确保易于集成和升级。
    - 技术支持: Atmel公司提供详尽的技术文档和支持服务,包括固件更新工具、编程指南等,为用户提供全面的技术支持。

    6. 常见问题与解决方案


    - 问题: 如何防止看门狗定时器误触发?
    - 解决方法: 定期重置看门狗定时器以避免误触发。例如,每16383个机器周期写入特定序列以重置看门狗。
    - 问题: 如何正确配置外部中断?
    - 解决方法: 确保外部中断引脚正确配置并启用,以便及时响应外部信号变化。
    - 问题: 在掉电模式下如何确保系统安全?
    - 解决方法: 使用看门狗定时器确保系统不会因为意外停机而失控。在进入掉电模式前,确保看门狗被正确初始化。

    7. 总结和推荐


    AT89LS52是一款功能强大且应用广泛的微控制器。它提供了出色的性能、灵活的操作模式以及高效的电源管理功能,适合各种嵌入式应用。结合其优异的兼容性和厂商的支持服务,强烈推荐用于各类需要高性能微控制器的应用场景。

AT89LS52-16JU参数

参数
最小工作供电电压 2.7V
核心处理器 8051
最大工作供电电压 4V
振荡器类型 内部
EEPROM大小 -
I/O数量 32
外设 WDT
内核数 -
程序存储器类型 FLASH
RAM大小 2KB
最大时钟频率 16MHz
速度 16MHz
电压-电源(Vcc/Vdd) 2.7V~4V
程序存储器大小 8KB
数据转换器 -
数据总线宽度 8bit
接口类型 UART,USART
长*宽*高 16.7mm*16.7mm*3.48mm
通用封装 LCC
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

AT89LS52-16JU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

AT89LS52-16JU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY AT89LS52-16JU AT89LS52-16JU数据手册

AT89LS52-16JU封装设计

查看详情并下载
Symbol
Footprint
3D Model
