首页  >  产品百科  >  DSPIC33EV64GM003-I/M5

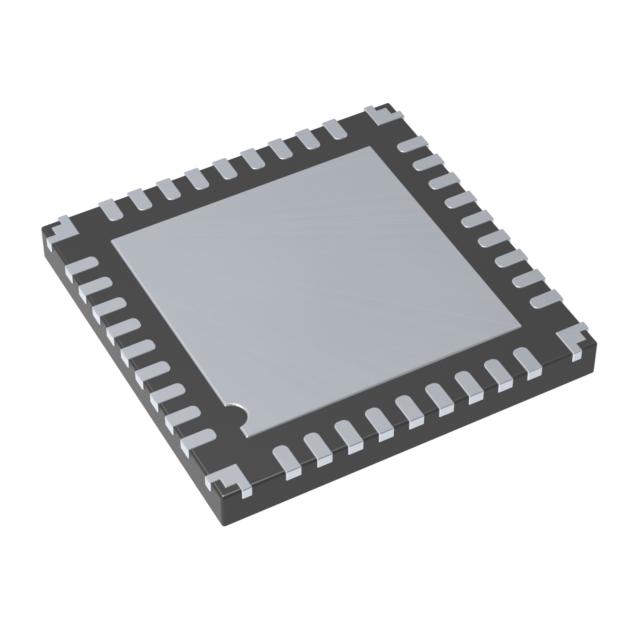

DSPIC33EV64GM003-I/M5

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 8KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT 内部 25 1 4.5V 5.5V 70MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 13x10b/12b 16bit dsPIC UQFN-36 贴片安装
供应商型号: 579-3EV64GM003IM5
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EV64GM003-I/M5

DSPIC33EV64GM003-I/M5概述

    dsPIC33EVXXXGM00X/10X FAMILY 技术手册解析

    产品简介


    产品类型:
    Microchip Technology Inc. 推出的 dsPIC33EVXXXGM00X/10X 系列数字信号控制器(Digital Signal Controller),包含了一系列功能强大的微控制器,旨在满足各种高性能嵌入式系统需求。
    主要功能:
    - 16位核心:提供代码高效的架构
    - 支持多种通信接口,包括UART、SPI、I2C等
    - 集成高级模拟功能,如ADC模块、比较器和温度传感器
    - 内置PWM功能,适用于电机控制和其他电源管理应用
    - 包含多路定时器、输入捕获和输出比较模块
    应用领域:
    这些数字信号控制器广泛应用于电源管理和转换、电机控制、汽车电子、消费电子产品等领域。

    技术参数


    操作条件:
    - 工作电压:4.5V到5.5V
    - 温度范围:
    - 0°C 至 +85°C,最高可达70 MIPS
    - -40°C 至 +125°C,最高可达60 MIPS
    - -40°C 至 +150°C,最高可达40 MIPS
    CPU特性:
    - 16位宽的数据路径
    - 双40位宽累加器
    - 单周期MAC/MPY指令和硬件乘法
    - 32位乘法支持
    时钟管理:
    - 内部低功耗RC(LPRC) – 32kHz
    - 内部快速RC(FRC) – 7.37MHz
    - 内部备份FRC(BFRC) – 7.37MHz
    - 程序可编程PLL和振荡器时钟源
    功率管理:
    - 低功耗管理模式,包括休眠、空闲和省电模式
    - 典型情况下动态电流为0.5mA/MHz
    - 典型情况下IDEL电流为50μA
    高级模拟功能:
    - ADC模块:最多可配置为10位1.1Msps或12位500ksps
    - 最多支持36个模拟输入通道
    - 四个独立的运算放大器/比较器
    定时器/输出比较/输入捕获:
    - 九个通用定时器:五个16位和两个32位定时器
    - 四个输出比较模块
    - 四个输入捕获模块
    通信接口:
    - 两个增强型UART模块
    - 两个SPI模块
    - 一个I2C模块
    - 两个SENT模块

    产品特点和优势


    dsPIC33EVXXXGM00X/10X系列数字信号控制器具有多项独特的优势,包括:
    - 高效率的处理能力: 高达70 MIPS,适合需要高性能计算的应用。
    - 丰富的接口支持: 提供多个通信接口,方便连接其他外围设备。
    - 灵活的功率管理: 低功耗模式可以有效延长电池寿命。
    - 高级模拟功能: 高精度ADC和多个模拟输入通道,适合精密测量和控制应用。
    - 强大的故障保护机制: 多重安全机制确保系统的稳定运行。

    应用案例和使用建议


    这些数字信号控制器已经在多种应用中得到了广泛应用,例如:
    - 电源管理系统: 利用其高精度ADC和PWM模块进行电源监控和调节。
    - 电机控制系统: 使用高级模拟功能和PWM输出实现高效电机控制。
    - 汽车电子: 通过其丰富的通信接口和支持标准,实现复杂汽车系统的需求。
    使用建议:
    - 在设计电源管理系统时,应充分利用其高精度ADC和PWM模块。
    - 在电机控制应用中,建议结合先进的故障保护机制以确保系统的稳定性。
    - 对于汽车电子应用,建议利用其广泛的通信接口以实现与其他设备的无缝连接。

    兼容性和支持


    dsPIC33EVXXXGM00X/10X系列产品与Microchip的其他开发工具兼容,如MPLAB X IDE。厂商提供了详细的技术文档和开发支持,有助于开发者更快地熟悉和上手。

    常见问题与解决方案


    问题1:如何进入低功耗模式?
    解决方案:
    可以通过配置相关寄存器进入不同的低功耗模式,例如休眠模式、空闲模式和省电模式。
    问题2:如何设置定时器?
    解决方案:
    可以通过配置定时器相关寄存器来设置定时器的工作模式和计数方式。
    问题3:如何启用看门狗定时器?
    解决方案:
    通过配置WDT相关寄存器来启用和设置看门狗定时器的工作参数。

    总结和推荐


    dsPIC33EVXXXGM00X/10X系列数字信号控制器以其卓越的性能、丰富的功能和良好的兼容性,在各种嵌入式系统中表现出色。无论是用于电机控制、电源管理还是汽车电子领域,都能提供可靠的支持和性能保障。因此,强烈推荐开发者在需要高性能和多功能集成的项目中选用这一系列数字信号控制器。

DSPIC33EV64GM003-I/M5参数

参数
程序存储器类型 FLASH
EEPROM大小 -
RAM大小 8KB
振荡器类型 内部
最小工作供电电压 4.5V
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 4.5V~5.5V
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT
数据总线宽度 16bit
核心处理器 dsPIC
I/O数量 25
程序存储器大小 64KB
速度 -
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最大时钟频率 70MHz
数据转换器 A/D 13x10b/12b
内核数 1
通用封装 UQFN-36
安装方式 贴片安装
零件状态 在售
包装方式 管装

DSPIC33EV64GM003-I/M5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EV64GM003-I/M5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EV64GM003-I/M5 DSPIC33EV64GM003-I/M5数据手册

DSPIC33EV64GM003-I/M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
219+ $ 3.4668 ¥ 29.2945
库存: 0
起订量: 219 增量: 1
交货地:
最小起订量为:219
合计: ¥ 0
