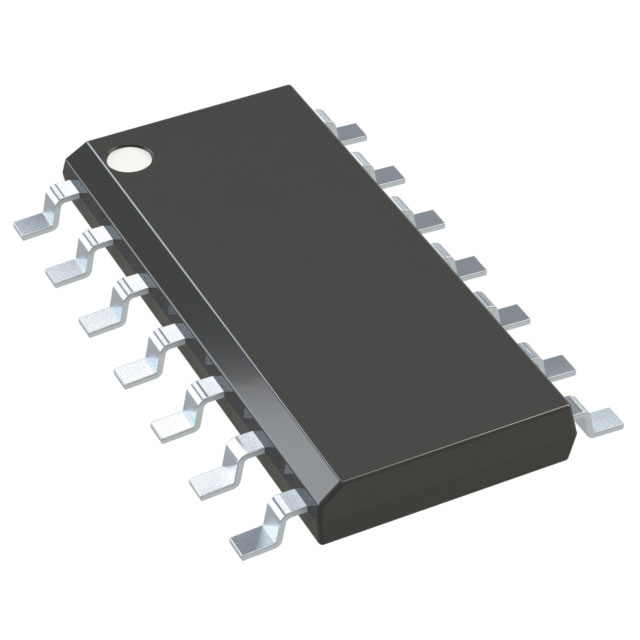

PIC16F688T-E/SL

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 2KB FLASH 7KB Brown-out Detect/Reset,POR,WDT 内部 12 2V 5.5V 20MHz UART,USART 256 x 8 A/D 8x10b 8bit PIC SOIC-14 贴片安装,黏合安装 8.65mm*3.9mm*1.25mm
供应商型号: Q-PIC16F688T-E/SL
供应商: 期货订购
标准整包数: 2600
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F688T-E/SL

PIC16F688T-E/SL概述

    文章:PIC16F688 微控制器技术详解

    1. 产品简介


    PIC16F688 是一款由 Microchip 推出的高性能、低功耗、闪存存储的 8 位 CMOS 微控制器。它基于 RISC(精简指令集计算机)架构,以单一芯片实现了多种强大功能。PIC16F688 集成了丰富的外设,包括模拟比较器、A/D 转换器、定时器模块和增强型 USART 模块,特别适用于电池供电的便携式设备、工业控制和消费电子产品等领域。
    主要功能包括:
    - 支持高达 20 MHz 的振荡器输入,运行速度极快。
    - 提供 12 个多功能 I/O 引脚,适合多种接口需求。
    - 内置 4KB 闪存程序存储器和 256 字节的数据 RAM。
    - 支持 nanoWatt 技术,具备出色的低功耗表现。

    2. 技术参数


    以下是 PIC16F688 的关键技术规格:
    | 参数 | 描述 |

    | 程序存储器 | 4KB 闪存,支持 100,000 次写入,数据保存时间 > 40 年 |
    | 数据存储器 | 256 字节 SRAM |
    | I/O 引脚 | 12 个多功能引脚,支持中断、弱上拉和中断唤醒功能 |
    | 模拟比较器 | 两个独立比较器模块,支持外部电压参考 |
    | 定时器 | 包含 8 位 Timer0 和 16 位 Timer1 |
    | A/D 转换器 | 10 位分辨率,8 通道 |
    | USART | 支持 RS-485、RS-232、LIN 2.0/2.1 协议 |
    | 工作电压范围 | 2.0V 至 5.5V |
    | 温度范围 | 工业级(-40°C 至 +85°C),扩展级(-40°C 至 +125°C) |
    | 封装类型 | 14 引脚 PDIP、SOIC、TSSOP;16 引脚 QFN |

    3. 产品特点和优势


    PIC16F688 的核心优势在于其高集成度、卓越的低功耗特性和广泛的适应性。具体特点如下:
    - RISC 架构:仅需学习 35 条指令,执行速度快且易于编程。
    - 多模式运行:支持两种振荡器模式(内部与外部),确保灵活性。
    - 低功耗设计:提供多种睡眠模式(如 Standby 和 Idle 模式),典型工作电流低至 220 μA(@ 4MHz,2.0V)。
    - 丰富外设:包括模拟比较器、A/D 转换器、Timer 模块等,满足多样化的应用需求。
    - 代码保护:具备硬件级别的程序保护功能,提升数据安全性。

    4. 应用案例和使用建议


    PIC16F688 的广泛适用性使其成为许多嵌入式系统的核心控制器。例如:
    - 电池供电设备:结合其超低功耗特性,适合用于无线传感器节点、智能电表等。
    - 家用电器控制:通过强大的外设资源,可以实现冰箱温度监测、风扇控制等功能。
    - 工业自动化:可用于电机控制、传感器数据采集等工业场景。
    使用建议:
    - 在选择外接振荡器时,根据具体应用要求合理配置频率(如 8MHz 或 4MHz)。
    - 善用中断机制,可显著提升系统响应速度并降低功耗。

    5. 兼容性和支持


    PIC16F688 与其他 Microchip 微控制器具有良好的兼容性,便于升级或替换。此外,Microchip 提供全面的支持服务,包括开发工具(如 MPLAB X IDE)和文档资料,帮助开发者快速上手。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 程序烧录失败 | 检查编程电缆连接是否正确,确保 VDD/VSS 连接正确。 |
    | 外设功能异常 | 确认相关寄存器配置无误,例如 A/D 转换器通道选择。 |
    | 系统运行不稳定 | 检查电源稳定性,确认工作电压符合规定范围(2.0V 至 5.5V)。 |

    7. 总结和推荐


    综上所述,PIC16F688 是一款功能强大、性能稳定的微控制器,非常适合对低功耗和高性能要求较高的嵌入式系统。其丰富的外设组合和灵活的运行模式使它成为众多领域的理想选择。如果你正在寻找一颗高性价比且易于开发的 MCU,PIC16F688 是非常值得推荐的产品。无论是初学者还是资深工程师,都能从中受益。
    推荐指数:★★★★★

PIC16F688T-E/SL参数

参数
最小工作供电电压 2V
电压-电源(Vcc/Vdd) 2V~5.5V
程序存储器大小 7KB
外设 Brown-out Detect/Reset,POR,WDT
内核数 -
RAM大小 2KB
数据转换器 A/D 8x10b
最大时钟频率 20MHz
I/O数量 12
速度 20MHz
EEPROM大小 256 x 8
核心处理器 PIC
振荡器类型 内部
程序存储器类型 FLASH
接口类型 UART,USART
最大工作供电电压 5.5V
数据总线宽度 8bit
长*宽*高 8.65mm*3.9mm*1.25mm
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC16F688T-E/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
