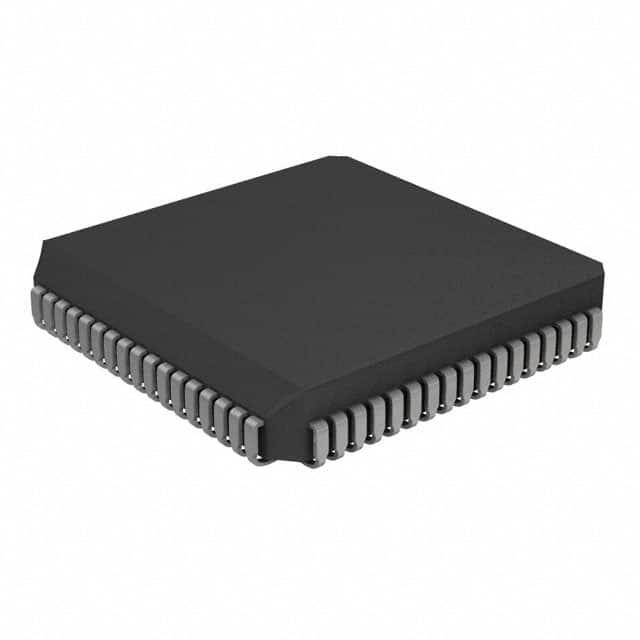

PIC17C756A-16I/L

产品分类: 微控制器(MCU)
产品描述: 4.5V~5.5V 16MHz 7.046875KB OTP 32KB Brown-out Detect/Reset,POR,PWM,WDT 外部 50 3V 5.5V 16MHz I2C,SPI,UART,USART A/D 12x10b 8bit PIC LCC 贴片安装 24.33mm*24.33mm*4.06mm
供应商型号: PIC17C756A-16I/L
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC17C756A-16I/L

PIC17C756A-16I/L概述

    PIC17C7XX 8-bit CMOS Microcontroller

    1. 产品简介


    PIC17C7XX是一款由Microchip公司设计的高性能8位CMOS单片机,属于PIC17CXXX系列的一部分。这一系列单片机因其卓越的处理能力和丰富的外围设备而被广泛应用于各种高性能应用场合,如电机控制、工业过程控制、汽车系统、仪表和通信设备等。PIC17C7XX系列单片机通过嵌入式程序存储器和灵活的I/O端口配置,能够提供极高的代码压缩率和速度提升,使其成为广泛的应用领域的理想选择。

    2. 技术参数


    - 核心功能:
    - 指令集:仅包含58条单字节指令
    - 操作速度:高达33 MHz时钟输入;DC下周期时间为121 ns
    - 8位乘法器:单周期硬件乘法器
    - 中断能力:多级中断源
    - 地址模式:直接、间接和相对地址模式
    - 程序内存执行:支持内部/外部程序内存,可寻址64 K x 16空间
    - 外设功能:
    - 高达66个I/O引脚,每个引脚均可独立方向控制
    - 10位多通道模拟到数字转换器(ADC)
    - 高电流驱动LED
    - 四个捕捉输入引脚,最大分辨率为121 ns
    - 三个脉宽调制(PWM)输出(分辨率1至10位)
    - 多个定时器/计数器:TMR0(16位)、TMR1(8位)、TMR2(8位)、TMR3(16位)
    - 两个通用同步异步收发器(USART):具有独立波特率发生器
    - 同步串行端口(SSP)支持SPI和I²C模式(包括I²C主模式)

    3. 产品特点和优势


    - 高效指令集:简化指令集使编程更简便,缩短开发周期。
    - 强大的外围设备:多样化的外设功能提升了系统的灵活性和功能多样性。
    - 低功耗设计:低功耗和静态设计有助于降低整体系统能耗。
    - 广泛的温度范围:从商业到工业应用均适用,增强适应性。
    - 高度可靠:内置看门狗定时器、掉电复位电路等功能确保系统运行可靠性。

    4. 应用案例和使用建议


    案例分析:
    - 在电机控制系统中,PIC17C7XX可以通过其PWM输出精确控制电机速度。
    - 在工业自动化过程中,其多通道ADC可以用于多点温度、压力监测。

    使用建议:
    - 利用其丰富的I/O端口进行信号采集和控制,提高系统的响应速度和可靠性。
    - 考虑低功耗设计需求,在待机模式下关闭不必要的外围设备以节省能源。

    5. 兼容性和支持


    - 兼容性: 支持多种晶振和外部时钟输入方式,适用于不同应用场景。
    - 开发支持: 提供全面的开发工具,包括宏汇编器、软件模拟器、在线仿真器、烧录工具和C语言编译器。

    6. 常见问题与解决方案


    - 问题一:电源电压不匹配。
    - 解决方案:确认使用设备的工作电压符合单片机要求的3.0V至5.5V范围。
    - 问题二:初始化失败。
    - 解决方案:检查所有配置寄存器是否正确设置,特别注意复位和时钟设置。
    - 问题三:程序无法正常运行。
    - 解决方案:验证程序代码无误,调试模式下逐条指令检查。

    7. 总结和推荐


    总体而言,PIC17C7XX凭借其高性能、丰富的功能和广泛的适用范围,非常适合作为各类嵌入式控制系统的首选单片机。对于需要高精度和实时控制的复杂应用,PIC17C7XX无疑是一个出色的选择。推荐在工业自动化、汽车电子和消费电子等领域广泛应用。

PIC17C756A-16I/L参数

参数
EEPROM大小 -
最大时钟频率 16MHz
数据总线宽度 8bit
振荡器类型 外部
程序存储器类型 OTP
接口类型 I2C,SPI,UART,USART
速度 16MHz
最小工作供电电压 3V
外设 Brown-out Detect/Reset,POR,PWM,WDT
程序存储器大小 32KB
电压-电源(Vcc/Vdd) 4.5V~5.5V
核心处理器 PIC
内核数 -
I/O数量 50
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
RAM大小 7.046875KB
长*宽*高 24.33mm*24.33mm*4.06mm
通用封装 LCC
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC17C756A-16I/L厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
