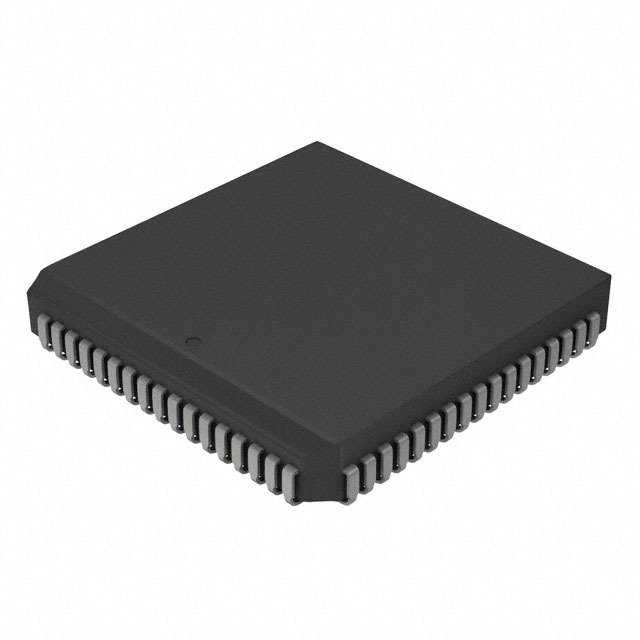

PIC18C801-I/L

产品分类: 微控制器(MCU)
产品描述: 4.2V~5.5V 25MHz 1.5KB ROM 欠压检测/复位,LVD,POR,PWM,WDT 外部 37 2V 5.5V 25MHz EBI,EMI,I2C,SPI,UART,USART A/D 12x10b 8bit PIC PLCC-84 24.23mm*24.23mm*3.87mm
供应商型号: 579-PIC18C801-I/L
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18C801-I/L

PIC18C801-I/L概述

    PIC18C601/801 高性能微控制器技术手册

    产品简介


    PIC18C601/801 是一款高性能RISC(精简指令集计算)微控制器,适用于多种嵌入式系统应用。 这些微控制器采用低功耗、高速度的CMOS技术,能够处理各种复杂的控制任务。其主要特点包括C编译器优化的架构、高达25MHz的工作频率、高精度的模拟转换器模块、丰富的通信接口及强大的内存管理功能。
    主要功能:
    - 线性程序存储器寻址高达2MB
    - 线性数据存储器寻址高达4KB
    - 高速运算(最多160ns指令周期)
    - 高电流Sink/Source能力(25mA/25mA)
    - 多达47个可单独方向控制的I/O引脚
    - 丰富的外设,如定时器、捕获/比较/PWM模块、MSSP串行通信模块、USART地址识别功能等
    应用领域:
    这些微控制器广泛应用于工业控制、消费电子产品、汽车电子系统等领域。

    技术参数


    - 工作频率:DC至25MHz
    - 外部程序存储器:PIC18C601为256KB,PIC18C801为2MB
    - 数据存储器:1536字节
    - 中断源:15个
    - I/O端口:PIC18C601为A-G端口,PIC18C801为A-H、J端口
    - 定时器:共4个
    - 串行通信模块:包括MSSP(SPI、I2C)和可寻址USART
    - 模拟到数字转换器(ADC):最高可达10位分辨率,转换速率快,可支持睡眠模式下的转换
    - 封装类型:PIC18C601为64针TQFP和68针PLCC,PIC18C801为80针TQFP和84针PLCC

    产品特点和优势


    - 强大的计算能力:最高支持160ns的指令周期,具备16位宽的指令和8位宽的数据路径,提供高效能计算能力。
    - 高集成度:集成了多个定时器、ADC、USART和MSSP等外设,减少了外围电路的需求,便于设计小型化系统。
    - 灵活的内存管理:支持多达256KB(PIC18C601)和2MB(PIC18C801)的外部程序存储器,提供了更大的编程空间。
    - 宽电压范围:在2.0V到5.5V之间稳定工作,适合不同应用场合。

    应用案例和使用建议


    应用案例:
    这些微控制器在多种嵌入式系统中得到了广泛应用,例如工业自动化控制、汽车仪表盘、智能家居系统等。以工业自动化控制为例,它们可以用于监测生产线上的温度、压力和其他物理参数,并实时调节控制系统以保证生产效率和产品质量。
    使用建议:
    - 在选择外部存储器时,根据具体应用需求合理配置外部程序存储器的容量。
    - 充分利用丰富的I/O端口和外设资源,简化系统设计。
    - 考虑系统的工作环境和电源情况,合理设置电源管理和低电压检测模块。

    兼容性和支持


    - 兼容性:与Microchip其他PIC系列微控制器具有良好的兼容性,方便进行系统升级和维护。
    - 支持服务:Microchip提供了详尽的技术文档和支持服务,用户可以通过官方网站获取最新的数据手册和软件工具。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 系统启动失败 | 检查电源连接是否正常,确认电源电压在2.0V到5.5V范围内;检查晶振是否正常工作。 |
    | 通信不稳定 | 检查通信线缆连接是否牢固;确认波特率设置正确;确保通信协议一致。 |
    | 程序运行异常 | 确认程序代码没有语法错误;检查堆栈溢出和断点异常;查看寄存器状态是否符合预期。 |

    总结和推荐


    综上所述,PIC18C601/801是一款功能强大且高度集成的微控制器,特别适合需要高效处理能力和丰富外设资源的应用场景。 它在工业自动化、汽车电子、智能家居等多个领域具有广阔的应用前景。对于那些寻求高性能、灵活性和广泛兼容性的设计者来说,这款微控制器是理想的选择。强烈推荐在开发新的嵌入式项目时考虑使用PIC18C601/801。

PIC18C801-I/L参数

参数
RAM大小 1.5KB
最大时钟频率 25MHz
电压-电源(Vcc/Vdd) 4.2V~5.5V
I/O数量 37
程序存储器类型 ROM
振荡器类型 外部
EEPROM大小 -
程序存储器大小 -
数据总线宽度 8bit
速度 25MHz
外设 欠压检测/复位,LVD,POR,PWM,WDT
内核数 -
最小工作供电电压 2V
接口类型 EBI,EMI,I2C,SPI,UART,USART
最大工作供电电压 5.5V
数据转换器 A/D 12x10b
核心处理器 PIC
长*宽*高 24.23mm*24.23mm*3.87mm
通用封装 PLCC-84
零件状态 在售

PIC18C801-I/L厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18C801-I/L数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18C801-I/L PIC18C801-I/L数据手册

PIC18C801-I/L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
96+ $ 8.1756 ¥ 68.5933
112+ $ 7.8516 ¥ 65.8749
库存: 0
起订量: 96 增量: 1
交货地:
最小起订量为:96
合计: ¥ 0
直接购买
加入购物车
