ATSAMG51G18A-UUT

产品分类: 微控制器(MCU)
产品描述: 1.62V~2V 48MHz 64KB FLASH 256KB DMA,POR,PWM,WDT 内部 38 1 1.7V 2V 48MHz I2C,SPI,UART,USART A/D 8x12b 32bit ARM® Cortex®-M4 BGA 贴片安装,黏合安装 2.84mm*2.84mm*290μm
供应商型号: ATSAMG51G18A-UUT
供应商: 国内现货
标准整包数: 1000

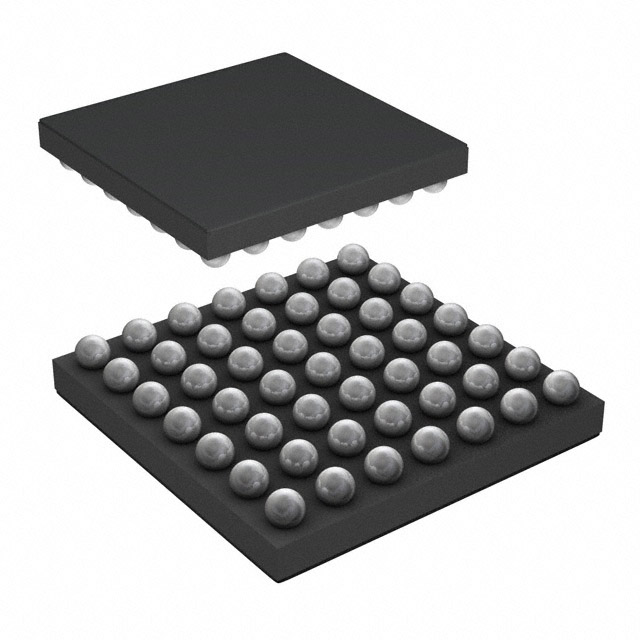

MICROCHIP TECHNOLOGY 微控制器(MCU) ATSAMG51G18A-UUT

ATSAMG51G18A-UUT概述

    Atmel SMART™ SAM G51G / SAM G51N 系列微控制器产品技术手册

    1. 产品简介


    Atmel SMART™ SAM G51系列是基于高性能32位ARM® Cortex®-M4 RISC处理器的闪存微控制器。这款微控制器具备高达48 MHz的工作速度,内置最大256 Kbytes的闪存和最多64 Kbytes的SRAM。该系列产品专为需要高效率和低功耗的应用而设计,广泛应用于消费电子、工业控制和PC外设等领域。

    2. 技术参数


    - 核心:
    - ARM Cortex-M4 RISC处理器,最高可达48 MHz
    - 数字信号处理指令(DSP)
    - 浮点运算单元(FPU)
    - Thumb-2指令集
    - 内存:
    - 256 Kbytes嵌入式闪存
    - 64 Kbytes嵌入式SRAM
    - 系统:
    - 内置电压调节器以实现单电源操作
    - 电源上电复位(POR)和看门狗以确保安全运行
    - 主振荡器输入/输出:3至20 MHz,带失效检测,32.768 kHz用于实时计时(RTT)或设备时钟
    - 高精度8/16/24 MHz工厂校准内部RC振荡器,支持在应用程序中进行频率调整
    - 慢时钟内部RC振荡器作为永久低功耗模式设备时钟
    - PLL范围从24 MHz到48 MHz,用作设备时钟
    - 最多18个外设直接存储器访问控制器(PDC)通道
    - 八个32位通用备份寄存器(GPBR)
    - 16条外部中断线路
    - 功耗:
    - 活动模式下:103 µA/MHz运行Fibonacci算法
    - 低功耗模式:
    - 等待模式:6.8 µA
    - 唤醒时间从等待模式到活动模式:3.2 µs
    - 外围设备:
    - 一个USART(串行通信)
    - 两个UART(通用异步收发传输器)
    - 三个两线接口(TWI)模块,包含两个快速模式TWI主控和一个高速TWI从设备
    - 一个高达24 Mbit/s的快速SPI
    - 一个三通道16位定时器/计数器(TC),具备捕获、波形、比较和PWM模式
    - 一个32位实时时钟(RTT)
    - 一个实时时钟(RTC)
    - I/O端口:
    - 最多38条I/O线,具有外部中断能力(边沿或电平敏感)、消抖、滤波和片上串联电阻终止
    - 两条25位PIO控制器
    - 模拟组件:
    - 一个8通道12位ADC,采样率最高可达600 ksps
    - 封装:
    - 49球晶圆级芯片封装(WLCSP)
    - 100引脚LQFP封装
    - 工业温度范围: -40°C 至 +85°C

    3. 产品特点和优势


    - 高效的功耗管理: SAM G51系列采用多种低功耗模式(如等待模式和睡眠模式),能显著降低功耗,同时保持系统的快速响应能力。
    - 丰富的外设接口: 包含多种通信接口(USART、UART、TWI、SPI等),支持灵活的数据传输和通信。
    - 强大的处理器核心: ARM Cortex-M4处理器,支持DSP指令和浮点运算,适合复杂的数字信号处理任务。
    - 可靠的系统特性: 配备了电源监控器、看门狗等特性,确保系统稳定运行。

    4. 应用案例和使用建议


    - 消费电子产品: 例如智能家居设备,需要低功耗且集成丰富通信接口的MCU。
    - 工业控制系统: 在工业自动化环境中,需要高可靠性且能在恶劣环境下工作的MCU。
    - PC外设: 例如键盘、鼠标等外设,需要简单且易于集成的MCU。

    使用建议:
    - 在选择工作模式时,根据具体应用场景和功耗需求来决定是使用等待模式还是睡眠模式。
    - 利用事件系统(Event System)来管理外围设备之间的交互,提高系统的整体性能。

    5. 兼容性和支持


    - 封装兼容性: 支持两种不同的封装(49球晶圆级芯片封装和100引脚LQFP封装),适用于不同应用场景。
    - 供应商支持: Atmel公司提供详尽的技术文档和支持服务,帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    - 问题: 系统无法正常启动。
    - 解决方案: 检查电源连接是否正确,确认供电电压在1.7V至2.0V范围内,重启设备并确保所有设置正确。
    - 问题: 功耗异常。
    - 解决方案: 检查是否有不必要的外围设备处于活动状态,适当配置低功耗模式。
    - 问题: 外围设备通信不稳定。
    - 解决方案: 检查信号线连接是否牢固,确认波特率设置是否正确。

    7. 总结和推荐


    总体来看,Atmel SMART™ SAM G51系列微控制器凭借其高性能、低功耗以及丰富的外设接口,在多个应用领域中表现出色。无论是对于消费电子、工业控制还是PC外设,它都是一款值得推荐的产品。建议用户根据自己的具体需求选择合适的型号,并结合上述使用建议来更好地发挥其性能。

ATSAMG51G18A-UUT参数

参数
接口类型 I2C,SPI,UART,USART
数据总线宽度 32bit
最大工作供电电压 2V
程序存储器类型 FLASH
I/O数量 38
RAM大小 64KB
程序存储器大小 256KB
速度 48MHz
外设 DMA,POR,PWM,WDT
振荡器类型 内部
核心处理器 ARM® Cortex®-M4
最大时钟频率 48MHz
电压-电源(Vcc/Vdd) 1.62V~2V
EEPROM大小 -
最小工作供电电压 1.7V
数据转换器 A/D 8x12b
内核数 1
长*宽*高 2.84mm*2.84mm*290μm
通用封装 BGA
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ATSAMG51G18A-UUT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATSAMG51G18A-UUT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATSAMG51G18A-UUT ATSAMG51G18A-UUT数据手册

ATSAMG51G18A-UUT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 35.4255
2000+ ¥ 34.7985
3000+ ¥ 34.485
库存: 10000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 35425.5
