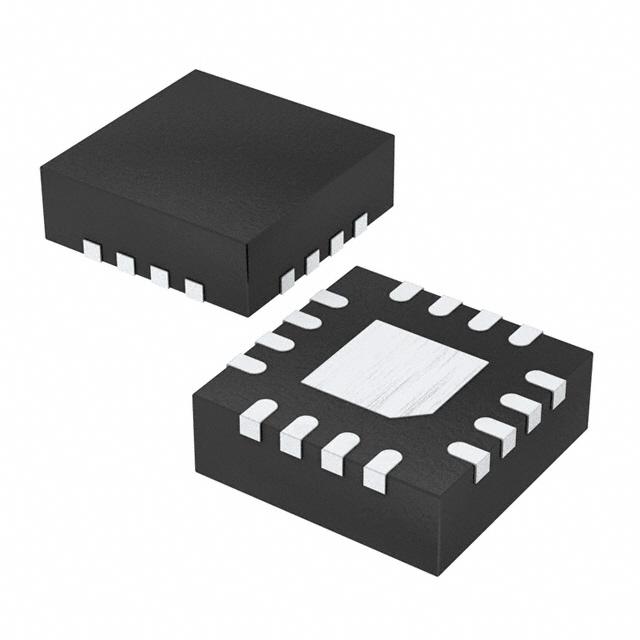

PIC16F676-E/ML

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 20MHz 4Kbit FLASH 1.75KB Brown-out Detect/Reset,POR,WDT 内部 12 2V 5.5V 20MHz RS-232,USB 128 x 8 A/D 8x10b 8bit PIC QFN 贴片安装 4mm*4mm*880μm
供应商型号: Q-PIC16F676-E/ML
供应商: 期货订购
标准整包数: 91
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F676-E/ML

PIC16F676-E/ML概述

    # PIC16F630/676 微控制器产品概述

    产品简介


    PIC16F630/676是Microchip公司推出的14引脚封装、闪存(Flash)基础的8位高性能CMOS微控制器。这类微控制器采用精简指令集计算(RISC)架构,具备快速响应和低功耗的特点,适用于广泛的应用场景。PIC16F630和PIC16F676的主要区别在于PIC16F676配备了一个10位的模数转换器(ADC),而PIC16F630没有此功能模块。这些芯片提供多种外围接口和强大的功能特性,适合工业控制、消费电子和嵌入式系统等多种应用场景。
    主要功能
    - 高性能RISC处理器:单周期执行大多数指令,运行速度高达20 MHz。
    - 独特的特殊功能特性:内部/外部振荡器选项、宽电压范围(2.0V至5.5V)、可编程代码保护等。
    - 丰富的外围设备:包含定时器、比较器、ADC等。
    应用领域
    - 工业自动化控制
    - 消费类电子产品
    - 家电控制板
    - 医疗设备
    - 传感器数据采集

    技术参数


    基本参数
    - 型号:PIC16F630、PIC16F676
    - 封装形式:14针PDIP、SOIC、TSSOP
    - 程序存储器:8 KB(PIC16F630/PIC16F676通用)
    - 数据存储器:64字节RAM
    - EEPROM:128字节
    - I/O端口:12个多功能双向I/O端口
    - ADC(仅PIC16F676):10位分辨率,支持8通道输入
    电源及功耗
    - 工作电压范围:2.0V至5.5V
    - 工作电流:
    - 睡眠模式下典型值为1 nA
    - 正常运行模式下典型值为100 μA @ 1 MHz, 2.0V
    外部时钟频率
    - 支持DC到20 MHz的外部时钟频率
    特殊功能
    - 内置上电复位(POR)、电源节约模式(Sleep模式)、看门狗定时器(WDT)等

    产品特点和优势


    独特功能
    1. 高集成度:集成了多种外设模块,如ADC、比较器、定时器等,减少了对外围电路的需求。
    2. 低功耗设计:睡眠模式下的极低功耗使得它非常适合电池供电设备。
    3. 广泛的温度适应性:支持工业级(-40°C至85°C)和扩展级(-55°C至125°C)工作温度。
    市场竞争力
    - 集成丰富外设和大容量存储器,在中低端MCU市场上具有较强竞争力。
    - 提供灵活的开发环境,便于快速原型设计和产品迭代。

    应用案例和使用建议


    典型应用
    - 温度控制系统:利用ADC模块监测环境温度,并通过PWM输出进行调节。
    - 人机交互界面:通过I/O端口连接按钮和LED指示灯,实现简单的人机交互功能。
    - 信号检测与处理:利用比较器模块检测信号变化,触发中断响应。
    使用建议
    - 在使用ADC时,确保输入信号幅值在参考电压范围内,避免超出限制导致数据失真。
    - 设计电路时注意电源管理,合理配置WDT以增强系统的稳定性。

    兼容性和支持


    兼容性
    - 与其他Microchip产品兼容,支持在线串行编程(ICSP)技术,方便固件更新。
    - 支持多种外部晶振和RC振荡器模式,便于系统配置。
    支持服务
    - Microchip提供全面的技术文档和支持,包括数据手册、应用笔记和技术论坛。
    - 提供免费的开发工具链(如MPLAB X IDE)和硬件调试工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 程序运行异常 | 检查是否正确初始化所有寄存器和外设模块。 |
    | 无法进入睡眠模式 | 确认设置了正确的低功耗模式并关闭不必要的外设。 |
    | ADC读数不准确 | 校准参考电压或调整采样率以减少噪声影响。 |

    总结和推荐


    综合评估
    PIC16F630/676是一款性价比极高的微控制器,特别适合对成本敏感但又需要高性能的项目。其丰富的外设、宽泛的工作电压范围以及低功耗特性使其成为嵌入式系统的理想选择。
    推荐结论
    强烈推荐使用PIC16F630/676微控制器,尤其对于初学者和中小型项目的开发者而言,其易用性和经济性都极具吸引力。同时,搭配Microchip提供的强大生态系统,可以显著加快开发进度并降低研发风险。

PIC16F676-E/ML参数

参数
I/O数量 12
振荡器类型 内部
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,WDT
核心处理器 PIC
数据总线宽度 8bit
接口类型 RS-232,USB
EEPROM大小 128 x 8
RAM大小 4Kbit
速度 20MHz
最大时钟频率 20MHz
内核数 -
最小工作供电电压 2V
电压-电源(Vcc/Vdd) 2V~5.5V
程序存储器大小 1.75KB
最大工作供电电压 5.5V
数据转换器 A/D 8x10b
长*宽*高 4mm*4mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16F676-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
