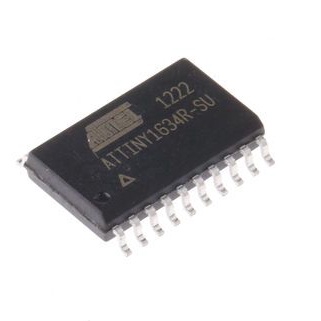

ATTINY1634R-SU

产品分类: 微控制器(MCU)
产品描述: Microchip ATtiny1634系列单片机, AVR内核, 20针, SOIC封装
供应商型号: 3131874
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY1634R-SU

ATTINY1634R-SU概述

    ATtiny1634:一款高性能、低功耗的8位微控制器

    产品简介


    ATtiny1634 是一款基于增强型RISC架构的高性能、低功耗8位微控制器。它广泛应用于需要精确控制和高效能的嵌入式系统中,例如消费电子产品、工业自动化、智能家居等领域。

    技术参数


    - 存储容量
    - 程序存储器:16KB的Flash存储器,具有10,000次的擦写周期耐久度
    - 数据存储器:1KB的SRAM数据存储器
    - EEPROM数据存储器:256字节,具有100,000次的擦写周期耐久度
    - 电源
    - 工作电压范围:1.8V至5.5V
    - 操作温度范围:-40°C至+105°C
    - 处理速度
    - 最大运行频率:0-12MHz(@4.5-5.5V)
    - 处理速度可达1MIPS/MHz
    - I/O端口
    - 18个通用I/O引脚
    - 具备多种接口支持,如USART、TWI、USI等
    - 功耗
    - 活动模式下功耗:0.2mA @ 1.8V, 1MHz
    - 待机模式下功耗:30μA @ 1.8V, 1MHz
    - 休眠模式下功耗:1μA @ 1.8V (WDT启用了)
    - 休眠模式下功耗:100nA @ 1.8V (WDT未启用)

    产品特点和优势


    - 高性能:采用增强型RISC架构,能够在单时钟周期内执行125条指令,使得系统设计者可以优化功耗与处理速度之间的平衡。
    - 低功耗:提供多种节能模式,包括Idle模式、ADC噪声抑制模式、掉电模式和待机模式,显著降低能耗。
    - 强大的外围设备支持:集成多个定时器/计数器、一个10位ADC、两个全双工USART、内部和外部中断源,还支持QTouch触摸传感技术。
    - 数据安全:具有编程锁机制,保护闪存程序和EEPROM数据的安全性。

    应用案例和使用建议


    - 应用案例:适用于家庭自动化系统中的温湿度传感器节点,通过其高精度的ADC进行数据采集,配合多个USART实现通信。
    - 使用建议:为了提高系统的响应速度,可以将关键任务分配到高级别优先级的中断中执行;同时合理配置不同模式下的功耗,以延长电池寿命。

    兼容性和支持


    - 兼容性:支持广泛的外部设备和协议,如TWI、USART、USI等。
    - 支持:厂商提供了全面的开发工具套件,包括C编译器、宏汇编器、调试模拟器及评估套件,帮助开发者快速上手。

    常见问题与解决方案


    - 问题:如何正确配置I/O端口?
    - 解决方案:确保读取并理解相关的引脚描述,正确设置方向寄存器DDRx(x表示端口编号)。

    - 问题:如何进入待机模式?
    - 解决方案:通过设置MCUCR寄存器的相关位,可以配置CPU进入不同的低功耗模式。

    总结和推荐


    总体而言,ATtiny1634凭借其出色的性能表现、丰富的外设集成以及卓越的能效比,在众多应用场景中表现出色。无论是对于对成本敏感的小型项目还是要求高性能的应用场景,它都是理想的选择。强烈推荐该产品用于各类需要高集成度和低功耗特性的嵌入式系统开发。

ATTINY1634R-SU参数

参数
最大工作供电电压 5.5V
EEPROM大小 256 x 8
最大时钟频率 12MHz
接口类型 I2C,SPI,UART,USART,USI
速度 12MHz
数据总线宽度 8bit
内核数 -
电压-电源(Vcc/Vdd) 1.8V~5.5V
最小工作供电电压 1.8V
振荡器类型 内部
I/O数量 18
核心处理器 AVR
外设 Brown-out Detect/Reset,POR,PWM,WDT
RAM大小 1KB
程序存储器类型 FLASH
数据转换器 A/D 12x10b
程序存储器大小 16KB
长*宽*高 13mm*7.6mm*2.35mm
通用封装 SOIC-20
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

ATTINY1634R-SU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY1634R-SU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY1634R-SU ATTINY1634R-SU数据手册

ATTINY1634R-SU封装设计

查看详情并下载
Symbol
Footprint
3D Model
