PIC16F1509-E/ML

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 20MHz 4KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 2.3V 5.5V 20MHz I2C,LINbus,SPI,UART,USART A/D 12x10b,D/A 1x5b 8bit PIC QFN 贴片安装
供应商型号: PIC16F1509-E/ML
供应商: 国内现货
标准整包数: 1000

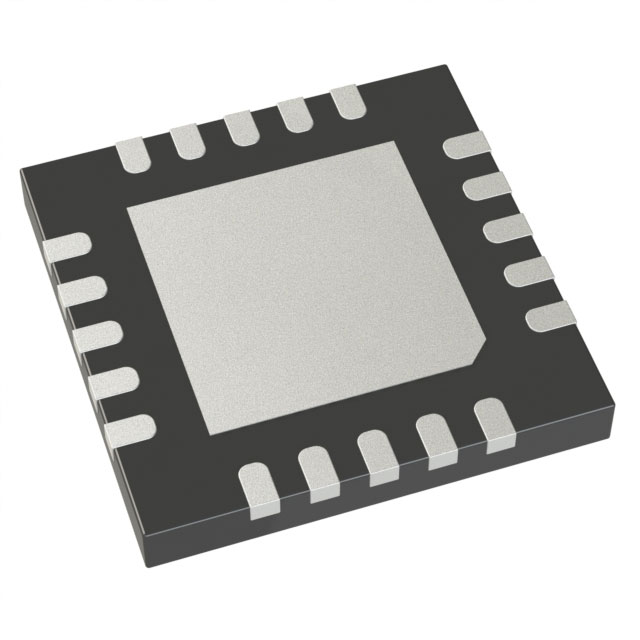

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1509-E/ML

PIC16F1509-E/ML概述

    PIC16(L)F1508/9 Microcontroller:高性能RISC CPU与低功耗特性的完美结合

    产品简介


    PIC16(L)F1508/9是一款由Microchip Technology开发的高性能8位微控制器,专为低功耗和紧凑设计而优化。它具备高可靠性与灵活性,适用于广泛的嵌入式系统应用。这款微控制器提供丰富的外设集,包括模拟到数字转换器(ADC)、数字到模拟转换器(DAC)、比较器模块、脉宽调制(PWM)通道、串行通信接口等,使其在工业控制、汽车电子、智能家居等领域具有广泛应用前景。

    技术参数


    - CPU架构:高性能RISC架构,仅需49条指令即可完成运算。
    - 时钟频率:直流至20MHz输入,单指令周期时间达200ns。
    - 工作电压范围:1.8V~3.6V(PIC16LF1508/9),2.3V~5.5V(PIC16F1508/9)。
    - 存储容量:高达8192个字程序存储空间(16位地址)和512字节的数据存储空间(8位地址)。
    - 中断能力:支持自动上下文保存,最大支持16级硬件堆栈。
    - 低功耗特性:典型睡眠电流低至20nA(@1.8V);唤醒电流仅需700nA(@32kHz,1.8V)。

    产品特点和优势


    1. 高速处理能力:最高可达20 MHz的时钟频率,确保了快速的数据处理速度。
    2. 超低功耗:通过内部振荡器和精确校准实现低功耗运行,适用于电池供电设备。
    3. 灵活的外设配置:支持多种外围设备,如ADC、DAC、PWM和通信接口,使得应用范围广泛。
    4. 增强的安全性:具有代码保护功能,保障程序安全。
    5. 强大的调试功能:可通过两个引脚进行在线串行编程(ICSP)和在线调试(ICD),便于软件开发过程中的错误检测和修正。

    应用案例和使用建议


    PIC16(L)F1508/9在需要低功耗且高性能的应用中表现出色,例如无线传感器网络节点、家庭自动化系统或便携式医疗设备。在使用过程中,建议注意以下几点:
    1. 电源管理:合理配置低功耗模式以延长电池寿命。
    2. 程序保护:启用代码保护功能以防止未经授权的访问。
    3. 外部时钟源:在需要较高精度时选择外部时钟源。

    兼容性和支持


    该产品可与其他Microchip系列微控制器无缝兼容,并支持Microchip官方提供的开发工具和软件包,包括但不限于MPLAB X IDE、XC8编译器等。这些工具可以帮助开发者更高效地编写和调试代码。

    常见问题与解决方案


    - 问题1:如何正确配置低功耗模式?
    - 解决方案:通过设置相关的寄存器来调整功耗模式,参考数据手册中的“Power-Down Mode (Sleep)”章节获取详细步骤。

    - 问题2:遇到初始化失败怎么办?
    - 解决方案:检查电源电压是否符合要求,确认所有必要的外设已正确配置并启动。

    总结和推荐


    综上所述,PIC16(L)F1508/9凭借其卓越的性能、广泛的外设支持及出色的低功耗表现,在众多嵌入式系统设计中是一个值得推荐的选择。无论是从成本效益还是应用灵活性角度考虑,它都是一个理想解决方案。对于寻求高性能低功耗微控制器的设计者来说,不容错过。

PIC16F1509-E/ML参数

参数
程序存储器大小 14KB
I/O数量 17
最大时钟频率 20MHz
内核数 -
最大工作供电电压 5.5V
速度 20MHz
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 PIC
接口类型 I2C,LINbus,SPI,UART,USART
RAM大小 4KB
数据转换器 A/D 12x10b,D/A 1x5b
振荡器类型 内部
EEPROM大小 -
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据总线宽度 8bit
最小工作供电电压 2.3V
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F1509-E/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1509-E/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1509-E/ML PIC16F1509-E/ML数据手册

PIC16F1509-E/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 14.4414
2000+ ¥ 14.1858
3000+ ¥ 14.058
库存: 3000
起订量: 1000 增量: 91
交货地:
最小起订量为:1000
合计: ¥ 14441.4
