首页  >  产品百科  >  DSPIC33CK64MC103-E/M5

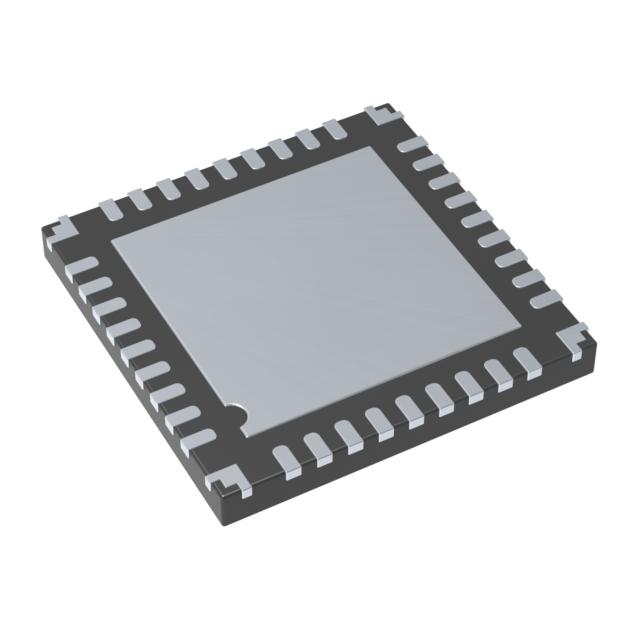

DSPIC33CK64MC103-E/M5

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 100MHz 8KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,Smart Card,WDT 内部 27 3V 3.6V I2C,IrDA,LINbus,SPI,UART,USART 16bit dsPIC UQFN-36 贴片安装
供应商型号: 579-33CK64MC103-E/M5
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33CK64MC103-E/M5

DSPIC33CK64MC103-E/M5概述

    dsPIC33CK64MC105 Family 技术手册

    产品简介


    dsPIC33CK64MC105是一款高性能16位数字信号控制器(Digital Signal Controller, DSC),专为电机控制、电源转换及其它工业应用而设计。它集成了高分辨率脉冲宽度调制器(PWM)、高速模拟数字转换器(ADC)以及各种外围接口,使其成为复杂控制系统的核心组件。

    技术参数


    - 工作电压:3.0V至3.6V
    - 温度范围:
    - 3.0V至3.6V:-40°C 至 +125°C,DC至100 MIPS
    - 3.0V至3.6V:-40°C 至 +150°C,DC至70 MIPS
    - CPU架构:16位宽数据路径,代码高效(C和汇编语言)架构,40位宽累加器
    - 存储容量:最高可达64K字节闪存和8K字节SRAM
    - I/O口:多种封装形式,包括小尺寸UQFN(最小4x4mm)
    - PWM:最多四对PWM输出,最高分辨率达2ns
    - ADC:最多15个模拟输入通道,12位分辨率,最高转换速率3.5Msps
    - 安全特性:备份快速RC振荡器(BFRC),欠压复位(BOR),片上无电容内部电压调节器,时钟监控系统等

    产品特点和优势


    dsPIC33CK64MC105具备强大的计算能力和丰富的外围接口,可以用于广泛的工业应用,包括:
    - 高精度PWM控制,支持多种电机驱动
    - 快速高分辨率ADC,满足各类高精度转换需求
    - 安全特性全面,适合安全关键型应用
    - 多重编程和调试接口,支持实时数据交换

    应用案例和使用建议


    应用案例:
    - 电机控制:如BLDC、PMSM、ACIM和SRM电机
    - 电源管理:DC/DC转换器、AC/DC转换器、逆变器、功率因数校正(PFC)、照明系统
    使用建议:
    - 在复杂的电机控制系统中,通过合理配置多个PWM模块和高分辨率ADC,实现更精准的电流和速度控制。
    - 在电源管理系统中,利用片上安全特性进行过压保护和故障检测,确保系统的稳定运行。

    兼容性和支持


    兼容性:
    - 与多数微控制器兼容,具备高可靠性
    - 支持多种协议,包括LIN 2.2、DMX、智能卡(ISO 7816)
    支持:
    - Microchip提供详尽的技术文档和支持服务,帮助客户解决开发过程中遇到的问题。

    常见问题与解决方案


    - 问题:电源电压超出限定范围。
    - 解决办法:检查并确认输入电压是否在规定的范围内(3.0V至3.6V)。
    - 问题:ADC转换精度不高。
    - 解决办法:确保参考电压的稳定性,减少外部噪声干扰。

    总结和推荐


    dsPIC33CK64MC105在多个方面表现出色,尤其适用于需要高性能和安全性的工业控制应用。凭借其强大的处理能力、丰富的外设接口和出色的安全特性,该产品是复杂控制系统开发的理想选择。因此,我强烈推荐该产品给需要高性能数字信号控制解决方案的设计工程师们。

DSPIC33CK64MC103-E/M5参数

参数
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,Smart Card,WDT
最大工作供电电压 3.6V
核心处理器 dsPIC
速度 100MHz
最小工作供电电压 3V
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
I/O数量 27
程序存储器大小 64KB
数据总线宽度 16bit
电压-电源(Vcc/Vdd) 3V~3.6V
振荡器类型 内部
RAM大小 8KB
数据转换器 -
EEPROM大小 -
内核数 -
程序存储器类型 FLASH
最大时钟频率 -
通用封装 UQFN-36
安装方式 贴片安装
零件状态 在售
包装方式 管装

DSPIC33CK64MC103-E/M5厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33CK64MC103-E/M5数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33CK64MC103-E/M5 DSPIC33CK64MC103-E/M5数据手册

DSPIC33CK64MC103-E/M5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.886 ¥ 15.9367
511+ $ 1.3284 ¥ 11.225
库存: 438
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.93
