首页  >  产品百科  >  PIC18LF2410-I/ML

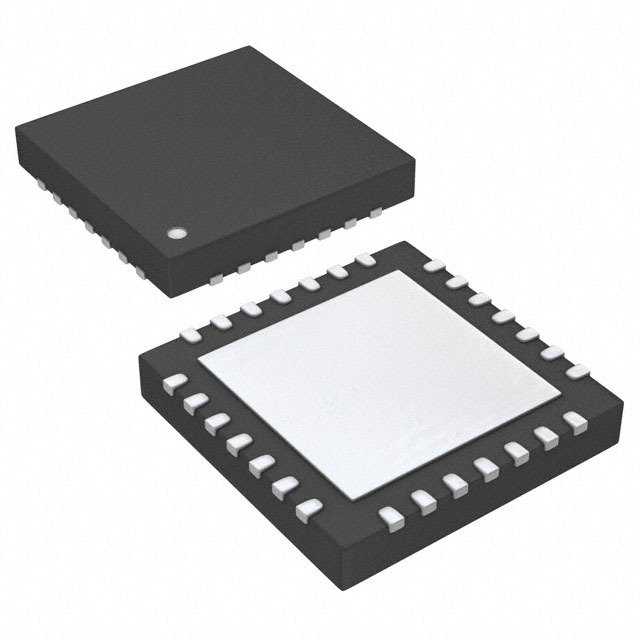

PIC18LF2410-I/ML

产品分类: 微控制器(MCU)
产品描述: 2V~5.5V 40MHz 6KB FLASH 16KB 欠压检测/复位,HLVD,POR,PWM,WDT 内部 25 2V 5.5V 40MHz I2C,SPI,UART,USART A/D 10x10b 8bit PIC QFN-28 贴片安装 6mm*6mm*880μm
供应商型号: 579-PIC18LF2410-I/ML
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18LF2410-I/ML

PIC18LF2410-I/ML概述

    PIC18F2X1X/4X1X 电子元器件产品概述

    产品简介


    PIC18F2X1X/4X1X系列微控制器(MCU)属于高性能、低功耗的电子元器件。这类微控制器不仅具备高计算性能且价格经济,还增加了高耐久性的Flash程序存储器。它们在多种高性能和对电源敏感的应用场景中表现出色,包括汽车电子、工业控制、消费电子等领域。

    技术参数


    - 功耗模式:运行模式(CPU和外设开启)、空闲模式(CPU关闭,外设开启)、睡眠模式(CPU和外设关闭)。在空闲模式下,电流可降低到3.0μA典型值;在睡眠模式下,电流可降低到20nA典型值。
    - 计时器1振荡器:1.8μA, 32kHz, 2V;看门狗定时器:2.1μA。
    - 外设亮点:高性能灌电流/源电流高达25mA;最多两个捕捉/比较/PWM(CCP)模块,其中一个具有自动关机功能;增强型捕捉/比较/PWM(ECCP)模块:一个、两个或四个PWM输出,可选极性,可编程死区时间,自动关机和自动重启。
    - 接口支持:支持3线SPI(所有四种模式)和I2C™主从模式的主同步串行端口(MSSP)模块;支持RS-485、RS-232和LIN 1.2的增强型地址USART模块。
    - 模拟转换器:10位ADC,最多13通道。
    - 数字兼容性:宽工作电压范围:2.0V至5.5V;程序化欠压检测(BOR)功能。

    产品特点和优势


    - 高集成度:多功能集成使得PIC18F2X1X/4X1X能够在一个芯片上实现多种功能。
    - 低功耗:通过各种功率管理模式和高效的设计,显著降低了功耗。
    - 强大的I/O功能:提供丰富的通信接口和支持多种协议。
    - 高可靠性和稳定性:内置多项安全监控机制,确保系统稳定运行。
    - 灵活配置:支持多种时钟模式,适应不同的应用需求。

    应用案例和使用建议


    - 汽车电子:用于车身控制模块、发动机管理系统等。
    - 工业控制:适用于PLC控制系统、机器人等。
    - 消费电子:如家电控制板、智能门锁等。
    - 使用建议:对于要求高精度的场合,如工业自动化控制系统,建议采用内部时钟和PLL以提高时钟频率精度。对于低功耗应用,建议多使用空闲模式和睡眠模式来降低功耗。

    兼容性和支持


    - 兼容性:支持多种接口标准,与多种设备兼容。
    - 支持服务:Microchip提供了详尽的技术文档、开发工具和客户服务支持,帮助用户快速上手和解决问题。

    常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查电源连接和时钟设置,确认没有异常。
    - 问题:通信中断。
    - 解决方案:检查I/O配置和通信协议设置,确保正确无误。
    - 问题:软件崩溃。
    - 解决方案:尝试清除闪存并重新加载程序,检查代码是否有逻辑错误。

    总结和推荐


    综上所述,PIC18F2X1X/4X1X系列微控制器凭借其高性能、低功耗、丰富的外设及易用性,非常适合作为多种电子产品的核心控制单元。无论是消费级还是工业级应用,其强大而稳定的性能使其成为市场上的有力竞争者。因此,强烈推荐在相关项目中使用此类微控制器。

PIC18LF2410-I/ML参数

参数
I/O数量 25
电压-电源(Vcc/Vdd) 2V~5.5V
外设 欠压检测/复位,HLVD,POR,PWM,WDT
最大工作供电电压 5.5V
程序存储器大小 16KB
RAM大小 6KB
接口类型 I2C,SPI,UART,USART
程序存储器类型 FLASH
数据转换器 A/D 10x10b
核心处理器 PIC
EEPROM大小 -
最大时钟频率 40MHz
速度 40MHz
数据总线宽度 8bit
振荡器类型 内部
最小工作供电电压 2V
内核数 -
长*宽*高 6mm*6mm*880μm
通用封装 QFN-28
安装方式 贴片安装
零件状态 在售

PIC18LF2410-I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18LF2410-I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18LF2410-I/ML PIC18LF2410-I/ML数据手册

PIC18LF2410-I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
