首页  >  产品百科  >  PIC16LF1517-I/PT

PIC16LF1517-I/PT

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 20MHz 4KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 36 1.8V 3.6V 20MHz I2C,LINbus,SPI,UART,USART A/D 28x10b 8bit PIC QFP 贴片安装 10mm*10mm*1mm
供应商型号: PIC16LF1517-I/PT
供应商: 国内现货
标准整包数: 1000

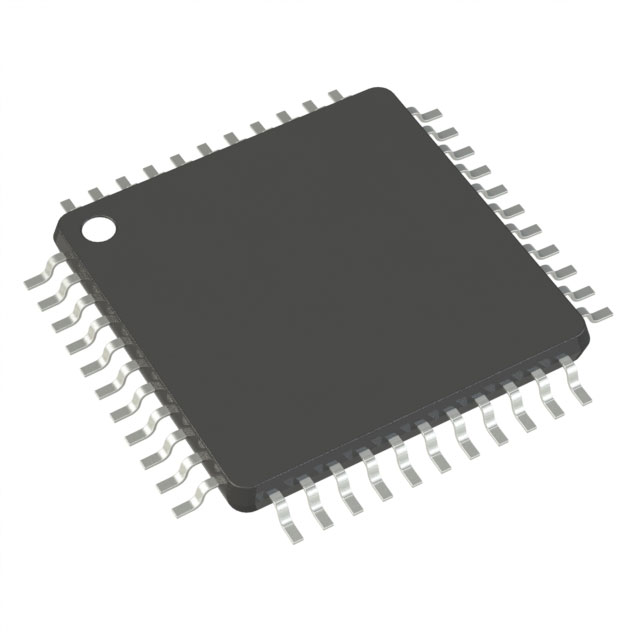

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF1517-I/PT

PIC16LF1517-I/PT概述


    产品简介


    PIC16(L)F1516/7/8/9 系列微控制器 是Microchip Technology Inc.推出的高性能8位闪存微控制器。这些微控制器以其低功耗特性(XLP技术)著称,适用于各种嵌入式系统设计。它们具备高度灵活的振荡器结构、多功能定时器和多种接口选项,特别适合工业控制、消费电子和物联网(IoT)设备等领域。

    技术参数


    - CPU:高绩效RISC内核,仅49条指令
    - 时钟频率:
    - 直流至20 MHz时钟输入(@ 2.5V)
    - 直流至16 MHz时钟输入(@ 1.8V)
    - 指令周期为200纳秒
    - 中断能力:自动上下文保存,16级硬件堆栈
    - 存储器:
    - 最大28 KB线性程序内存地址空间
    - 最大数据内存地址空间可达1024字节
    - 高耐久Flash数据内存(HEF),可非易失性数据存储128B
    - 振荡器结构:
    - 16 MHz内部振荡器块,软件可选频率范围
    - 31 kHz低功耗内部振荡器
    - 四种晶体/谐振模式,最高可达20 MHz外部振荡器块
    - 故障安全时钟监视器
    - 可编程代码保护
    - 模拟功能:
    - 10位分辨率ADC,最多28通道
    - 自动获取能力
    - 可在休眠状态下进行转换
    - 固定电压参考(FVR)模块提供1.024V、2.048V和4.096V输出级别
    - 低功耗管理:
    - 睡眠模式:典型值为20nA(@ 1.8V)
    - 观察狗定时器:典型值为300nA(@ 1.8V)
    - 二次振荡器:32kHz时为600nA
    - 典型操作电流:30 μA/MHz(@ 1.8V)

    产品特点和优势


    1. 低功耗:采用XLP(eXtreme Low-Power)技术,大大延长了电池寿命,特别适合便携式设备和远程监控系统。
    2. 高集成度:集成多种外围设备,如ADC、FVR、温度传感器、多路定时器和MSSP,使得开发更为简便。
    3. 灵活性:多种封装形式(如28-Pin SPDIP, SOIC, SSOP, UQFN等),满足不同应用场景的需求。
    4. 强大配置能力:可自编程、具有电源上电复位(POR)、电源上电定时器(PWRT)等功能,方便系统调试和故障恢复。
    5. 通信接口丰富:包含MSSP模块支持SPI和I2C通信,EUSART模块支持RS-232、RS-485和LIN协议,便于系统间的数据交换和通信。

    应用案例和使用建议


    应用场景:
    - 工业自动化:作为PLC(可编程逻辑控制器)的一部分,用于实时数据采集和控制。
    - 消费电子:如智能家电、遥控器、门锁等,利用其低功耗特性延长设备使用寿命。
    - 物联网(IoT)设备:如环境监测、安防监控系统等,利用丰富的传感器接口实现高效数据处理。
    使用建议:
    - 在选择振荡器时,应根据具体应用需求选择合适的频率范围,以达到最佳性能和能耗平衡。
    - 对于需要高精度的数据采集场合,可以充分利用ADC的高分辨率和自动获取能力。
    - 针对不同的外设,如MSSP和EUSART,可以通过配置相应的引脚来实现不同通信标准的支持。

    兼容性和支持


    - 兼容性:PIC16(L)F1516/7/8/9系列芯片支持多种通信协议(如SPI、I2C、RS-232等),使其能够轻松与各类外围设备和其他系统通信。
    - 技术支持:Microchip提供了详尽的技术文档、开发工具(如In-Circuit串行编程和调试工具)和全球客户支持网络,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    1. 问题:设备在运行过程中出现重启现象。
    - 解决方案:检查电源电压是否稳定,确保电路中没有严重的EMI干扰,或者尝试调整观察狗定时器设置。

    2. 问题:无法通过ICSP接口成功编程。
    - 解决方案:确保连接正确无误,重启编程器或更新编程器固件,确认芯片未损坏且处于编程模式。

    总结和推荐


    综上所述,PIC16(L)F1516/7/8/9系列微控制器凭借其强大的性能、广泛的接口支持和低功耗特性,在众多应用场景中展现出显著的优势。无论是在工业自动化、消费电子还是物联网设备开发中,这款产品都能提供可靠而高效的解决方案。因此,强烈推荐给需要高性能、低功耗微控制器的设计工程师和制造商。
    本文通过对PIC16(L)F1516/7/8/9微控制器的产品特点、技术参数、应用场景及常见问题等方面进行深入分析,旨在帮助读者全面了解这款产品并做出明智的选择。

PIC16LF1517-I/PT参数

参数
RAM大小 4KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大工作供电电压 3.6V
速度 20MHz
程序存储器类型 FLASH
最小工作供电电压 1.8V
EEPROM大小 -
振荡器类型 内部
核心处理器 PIC
数据总线宽度 8bit
I/O数量 36
程序存储器大小 14KB
最大时钟频率 20MHz
数据转换器 A/D 28x10b
接口类型 I2C,LINbus,SPI,UART,USART
内核数 -
电压-电源(Vcc/Vdd) 1.8V~3.6V
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC16LF1517-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF1517-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF1517-I/PT PIC16LF1517-I/PT数据手册

PIC16LF1517-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 19.888
2000+ ¥ 19.536
3000+ ¥ 19.36
库存: 8000
起订量: 1000 增量: 160
交货地:
最小起订量为:1000
合计: ¥ 19888
