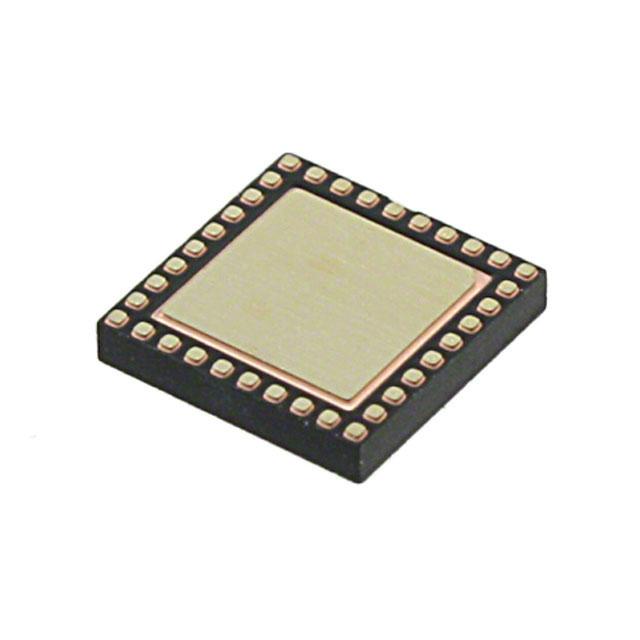

DSPIC33EP64MC503-E/M5

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 416KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT 内部 25 1 3V 3.6V 60MHz CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART 16bit dsPIC UQFN-36-EP 贴片安装
供应商型号: DSPIC33EP64MC503-E/M5
供应商: 国内现货
标准整包数: 219
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EP64MC503-E/M5

DSPIC33EP64MC503-E/M5概述

    dsPIC33EPXXXGP50X, dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 产品技术手册

    产品简介


    本手册介绍了Microchip Technology Inc.的dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X和PIC24EPXXXGP/MC20X系列产品。这些产品是高性能的16位微控制器(MCU)和数字信号控制器(DSC),具有高效的代码架构和高精度的PWM控制能力,适用于多种工业和消费电子应用,如电源转换、马达控制、照明系统等。

    技术参数


    - 电压范围:3.0V至3.6V
    - 温度范围:
    - -40°C至+85°C,DC至70 MIPS
    - -40°C至+125°C,DC至60 MIPS
    - -40°C至+150°C,DC至40 MIPS
    - 核心架构:16位dsPIC33E/PIC24E CPU
    - 支持C和汇编语言
    - 两个40位宽累加器
    - 单周期乘法和除法
    - 支持32位乘法
    - 时钟管理:
    - 1.0%内部振荡器
    - 可编程PLLs和时钟源
    - 失效安全时钟监控器(FSCM)
    - 独立看门狗定时器(WDT)
    - 快速唤醒和启动
    - 电源管理:
    - 低功耗模式(睡眠、空闲、降频)
    - 内置电源上电重置和掉电复位
    - 典型值0.6 mA/MHz动态电流
    - 典型值30 µA IPD电流

    产品特点和优势


    - 高精度PWM:最多三个PWM对,独立定时,死区时间可调,PWM分辨率可达7.14ns
    - 先进模拟特性:
    - 10位/12位ADC模块,采样保持电路支持
    - 五种通用定时器,四种输出比较模块
    - 四个输入捕捉模块
    - 外设引脚选择(PPS)允许功能映射
    - 通信接口:
    - 两个UART模块(最高17.5 Mbps)
    - 两个四线SPI模块(最高15 Mbps)
    - ECAN™模块(最高1 Mbaud)

    应用案例和使用建议


    这些器件广泛应用于电源转换(DC/DC, AC/DC)、马达控制(BLDC, PMSM, ACIM, SRM)、照明系统及更多场景。例如,在LED驱动器设计中,这些器件可以提供精确的电流控制和快速响应时间,从而提高整体系统的效率和可靠性。
    使用建议:
    - 在进行电源转换时,确保配置正确的电压等级和PWM参数以满足不同负载的需求。
    - 在电机控制应用中,考虑使用集成的故障检测和触发机制,以便在异常情况下及时采取措施。

    兼容性和支持


    - 这些器件与其他标准外设兼容,通过外设引脚选择(PPS)功能实现灵活的功能映射。
    - Microchip提供了全面的支持文档、开发工具和在线技术支持,以帮助用户快速入门并解决可能遇到的问题。

    常见问题与解决方案


    1. Q:器件在极端温度下的稳定性如何?
    - A: 器件可以在-40°C至+150°C的温度范围内正常工作,具体请参考技术手册中的详细规范。
    2. Q:如何实现低功耗模式下的唤醒?
    - A: 使用独立看门狗定时器(WDT)或外部中断信号来触发唤醒操作。

    总结和推荐


    该系列产品凭借其强大的处理能力和丰富的外设集成,为各种嵌入式应用提供了高度的灵活性和可靠性。无论是电源转换还是电机控制,都能轻松应对。强烈推荐在需要高性能控制和多任务处理的应用中采用这些器件。
    以上是对Microchip Technology Inc.的dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X和PIC24EPXXXGP/MC20X系列产品的技术手册内容的整理。希望这份资料能帮助工程师们更好地了解和使用这些卓越的产品。

DSPIC33EP64MC503-E/M5参数

参数
核心处理器 dsPIC
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,WDT
接口类型 CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART
最大工作供电电压 3.6V
数据转换器 -
最大时钟频率 60MHz
程序存储器大小 64KB
EEPROM大小 -
电压-电源(Vcc/Vdd) 3V~3.6V
数据总线宽度 16bit
程序存储器类型 FLASH
最小工作供电电压 3V
RAM大小 416KB
内核数 1
速度 -
振荡器类型 内部
I/O数量 25
通用封装 UQFN-36-EP
安装方式 贴片安装
零件状态 在售
包装方式 管装
