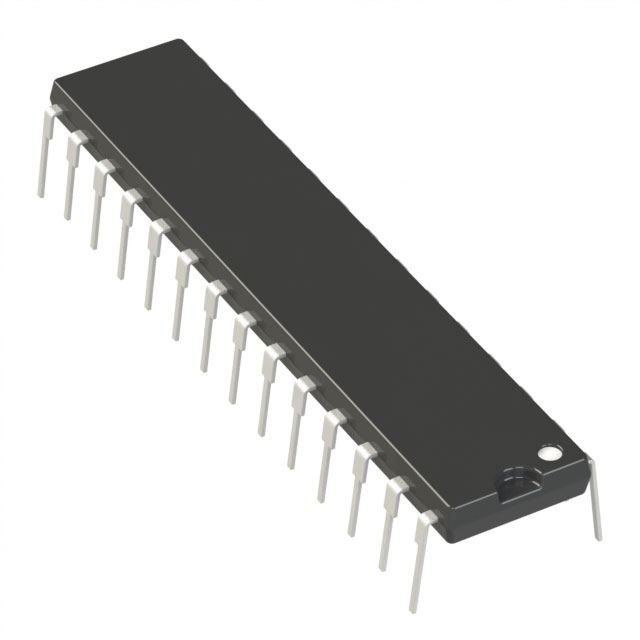

PIC16F76-I/SP

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 28针, SPDIP封装, 0CAN通道
供应商型号: 1654772
供应商: 海外现货
标准整包数: 15
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F76-I/SP

PIC16F76-I/SP概述

    PIC16F7X系列8位CMOS闪存微控制器技术手册

    1. 产品简介


    PIC16F7X系列是Microchip公司生产的高性能8位闪存微控制器(MCU),适用于多种嵌入式控制系统。这些微控制器集成了丰富的外围设备和强大的处理能力,广泛应用于工业控制、消费电子、汽车电子和通信设备等领域。PIC16F7X系列包括PIC16F73、PIC16F74、PIC16F76和PIC16F77等型号,它们共享相似的架构,但具体配置有所不同,以满足不同的应用需求。

    2. 技术参数


    - 操作频率: DC到20MHz
    - 程序存储器: 4K至8K 14位字(取决于型号)
    - 数据存储器: 192至368字节(RAM)
    - 中断源: 11到12个(取决于型号)
    - I/O端口: 3到5个(取决于型号)
    - 定时器模块: 3个
    - 捕获/比较/PWM模块: 2个
    - 串行通信接口: SSP、USART
    - 并行通信接口: PSP(仅限于40/44针型号)
    - 模拟输入通道: 5到8个(取决于型号)
    - 封装形式: 28、40、44针DIP、SOIC、SSOP、MLF等
    - 电源电压范围: 2.0V到5.5V
    - 低功耗: 在典型条件下,工作电流低于2mA(5V,4MHz);待机电流小于1µA

    3. 产品特点和优势


    - 高性能RISC CPU: 具有高处理速度和简单易学的指令集。
    - 代码保护: 内置代码保护机制,确保固件的安全性。
    - 电源管理: 提供多种节能模式,如睡眠模式。
    - 灵活的时钟选项: 支持多种外部和内部时钟源。
    - 集成外围设备: 集成多个定时器、通信接口和模拟转换器等外设,简化系统设计。

    4. 应用案例和使用建议


    - 工业自动化: 用于实现电机控制、传感器信号采集等任务。
    - 智能家居: 用于智能家电、温控系统等的应用。
    - 汽车电子: 用于车灯控制、传感器信号处理等。
    - 通讯设备: 作为通讯协议处理器,支持SPI、I2C等多种通信标准。
    使用建议:
    - 选择合适的电源管理策略: 根据应用需求合理选择运行模式,以降低功耗。
    - 充分利用代码保护功能: 防止未经授权的访问和固件篡改。

    5. 兼容性和支持


    - 兼容性: 与标准的通信接口(如SPI、I2C)兼容,便于与其他外设集成。
    - 技术支持: Microchip提供详细的文档和技术支持,帮助用户快速上手。
    - 开发工具: 配套的开发工具(如MPLAB IDE)可简化软件开发流程。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动
    - 解决方案: 检查电源电压是否符合要求,确保所有引脚正确连接。
    - 问题2: 数据存储出现异常
    - 解决方案: 检查代码逻辑是否有误,确保代码保护设置正确。
    - 问题3: 外围设备通信不稳定
    - 解决方案: 确认时钟频率和波特率匹配,检查接线是否有松动。

    7. 总结和推荐


    PIC16F7X系列微控制器凭借其高性能、丰富的功能和广泛的适用性,在众多嵌入式应用中表现出色。它特别适合需要高性能和灵活配置的应用场合。强烈推荐用户根据具体应用需求选择合适型号,并充分利用其强大功能。无论是新手还是有经验的开发者,都可以通过详细的技术文档和丰富的开发工具快速上手。总的来说,PIC16F7X系列是一款值得信赖的选择。

PIC16F76-I/SP参数

参数
核心处理器 PIC
接口类型 I2C,SPI,UART,USART
振荡器类型 外部
电压-电源(Vcc/Vdd) 4V~5.5V
EEPROM大小 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
最大时钟频率 20MHz
内核数 -
程序存储器类型 FLASH
最小工作供电电压 2V
程序存储器大小 14KB
I/O数量 22
数据总线宽度 8bit
RAM大小 2.875KB
速度 20MHz
数据转换器 A/D 5x8b
最大工作供电电压 5.5V
长*宽*高 34.67mm*7.24mm*3.3mm
通用封装 SPDIP-28
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC16F76-I/SP厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F76-I/SP数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F76-I/SP PIC16F76-I/SP数据手册

PIC16F76-I/SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 55.9673
75+ ¥ 54.8478
库存: 62
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 839.5
