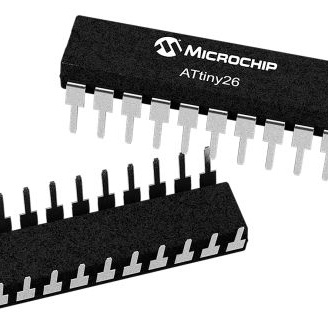

ATTINY261A-SU

产品分类: 微控制器(MCU)
产品描述: Microchip ATtiny261A系列单片机, AVR内核, 20针, SOIC封装
供应商型号: 2443187
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY261A-SU

ATTINY261A-SU概述

    ATtiny261A/461A/861A:高性能低功耗8位微控制器

    1. 产品简介


    ATtiny261A/461A/861A 是Atmel公司(现为Microchip)推出的一款高性能、低功耗的8位微控制器,采用增强型精简指令集计算机(RISC)架构。这款微控制器具备丰富的外设和强大的处理能力,广泛应用于各种嵌入式系统、消费电子和工业控制领域。

    2. 技术参数


    - 处理能力:
    - 123条指令,大多数单周期执行。
    - 32个通用工作寄存器。
    - 静态操作。
    - 最高可达20 MIPS吞吐量(在20 MHz时钟频率下)。
    - 存储器:
    - 内置闪存(可编程Flash):2/4/8 KB。
    - 数据保留时间:20年(85°C)/100年(25°C)。
    - EEPROM:128/256/512字节。
    - SRAM:128/256/512字节。
    - 工作电压:1.8V~5.5V。
    - 速度等级:
    - 0~4 MHz @ 1.8~5.5V。
    - 0~10 MHz @ 2.7~5.5V。
    - 0~20 MHz @ 4.5~5.5V。
    - 功耗:
    - 活动模式:1 MHz时1.8V,25°C,消耗电流200 μA。
    - 省电模式:功率下降模式(Power-Down Mode),电流消耗0.1 μA。

    3. 产品特点和优势


    - 高性能:高密度闪存,具有强大的处理能力和高效的数据吞吐能力。
    - 低功耗:多种低功耗模式,可在不同应用场景下实现极低功耗。
    - 丰富的外设:
    - 一个8/16位定时器/计数器(含预分频器)。
    - 一个8/10位高速定时器/计数器(含预分频器)。
    - 10位ADC,支持单端和差分输入通道,带有可编程增益(1x, 8x, 20x, 32x)。
    - 具备模拟比较器、可编程看门狗定时器等。

    4. 应用案例和使用建议


    - 消费电子产品:用于智能手表、健康监测器等便携式设备。
    - 工业自动化:用于传感器网络节点,通过其丰富的接口和高精度ADC进行数据采集和处理。
    - 汽车电子:适用于车身控制系统,利用其丰富的定时器和中断功能进行实时控制。
    使用建议:
    - 在设计低功耗系统时,应充分利用微控制器的多种低功耗模式,如Idle、ADC噪声减少和Power-down模式。
    - 使用内部电压参考(Internal Voltage Reference)来提高ADC的精度。
    - 考虑使用AVR Studio或其他开发工具进行编程,以充分利用其高效的指令集。

    5. 兼容性和支持


    - 兼容性:支持通过SPI接口进行在线编程(ISP),方便现场升级。
    - 支持:Atmel提供了一系列的开发工具,包括C编译器、宏汇编器、程序调试器/模拟器和评估套件。

    6. 常见问题与解决方案


    - 问题1:无法正常复位。
    - 解决方案:检查RESET引脚是否连接正确,确保复位信号持续时间超过最小脉冲长度。
    - 问题2:ADC读数不准确。
    - 解决方案:确保AVCC连接到VCC并通过低通滤波器稳定模拟供电电压。

    7. 总结和推荐


    总结:
    ATtiny261A/461A/861A凭借其高性能、低功耗和丰富的外设特性,是一款非常适合在各种嵌入式应用中使用的微控制器。它提供了灵活的编程选项和广泛的开发支持,使设计者能够轻松快速地实现复杂的功能。
    推荐:
    强烈推荐给需要高性能、低功耗微控制器的设计工程师和开发者。无论是消费电子、工业控制还是汽车电子领域,ATtiny261A/461A/861A都是一个理想的选择。

ATTINY261A-SU参数

参数
电压-电源(Vcc/Vdd) 1.8V~5.5V
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,Temp Sensor,WDT
数据转换器 A/D 11x10b
最大时钟频率 20MHz
EEPROM大小 128 x 8
程序存储器类型 FLASH
最大工作供电电压 5.5V
I/O数量 16
程序存储器大小 2KB
接口类型 USI
最小工作供电电压 1.8V
速度 20MHz
内核数 -
RAM大小 1KB
核心处理器 AVR
振荡器类型 内部
13mm(Max)
7.6mm(Max)
2.65mm(Max)
通用封装 SOIC-20
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

ATTINY261A-SU厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY261A-SU数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY261A-SU ATTINY261A-SU数据手册

ATTINY261A-SU封装设计

查看详情并下载
Symbol
Footprint
3D Model
