首页  >  产品百科  >  PIC24HJ32GP302-E/MM

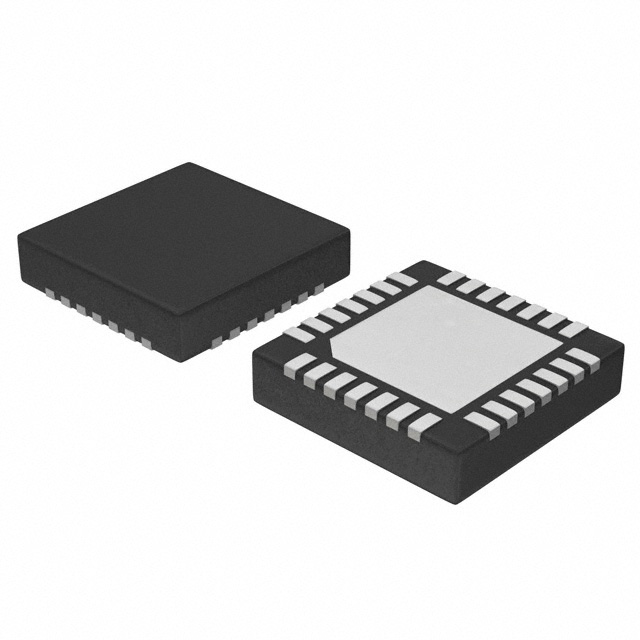

PIC24HJ32GP302-E/MM

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 4KB FLASH 32KB 欠压检测/复位,DMA,POR,PWM,WDT 内部 21 3V 40MHz I2C,PMP,SPI,UART,USART A/D 10x10b/12b 16bit PIC QFN-28(EP) 贴片安装 6mm*6mm*880μm
供应商型号: 579-PIC24HJ32GP302EM
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24HJ32GP302-E/MM

PIC24HJ32GP302-E/MM概述

    PIC24HJ32GP302/304, PIC24HJ64GPX02/X04, and PIC24HJ128GPX02/X04 Microcontroller Family

    1. 产品简介


    产品类型:
    - 型号:PIC24HJ32GP302/304, PIC24HJ64GPX02/X04 和 PIC24HJ128GPX02/X04
    - 描述:这些是Microchip Technology Inc.推出的高性能16位微控制器系列。
    主要功能:
    - 3.0V到3.6V电压范围内的稳定工作
    - 广泛的工作温度范围:-40°C至+150°C(部分型号)
    - 高效数学引擎支持单周期乘法和硬件除法
    - 集成多个模拟和数字接口,支持多种通信协议
    - 先进的片上调试支持
    应用领域:
    - 汽车电子
    - 工业控制
    - 医疗设备
    - 家用电器
    - 物联网(IoT)设备

    2. 技术参数


    - 工作条件:
    - 电压范围:3.0V 至 3.6V
    - 工作温度:-40°C 至 +150°C(部分型号),其他为-40°C 至 +125°C
    - 时钟频率:最高达20 MIPS至40 MIPS
    - 时钟管理:
    - 2% 内部振荡器
    - 程序PLL和可编程时钟源
    - 失效安全时钟监视器(FSCM)
    - 高效数学引擎:
    - 单周期乘法和硬件除法
    - 高级模拟特性:
    - 10/12位ADC:最高转换速率为1.1 Msps/500 ksps
    - 150纳秒比较器
    - 输入输出:
    - 软件可重新映射的引脚功能
    - 5V耐受引脚
    - 可选开漏和内部上拉
    - 系统外设:
    - CRC校验模块
    - 多个定时器/计数器
    - 输入捕捉模块
    - 输出比较模块
    - 实时时钟和日历(RTCC)
    - 通信接口:
    - 并行主端口(PMP)
    - 两个UART模块
    - 两个4线SPI模块
    - 增强型CAN(ECAN)模块
    - I2C模块

    3. 产品特点和优势


    - 广泛的应用范围:从汽车到医疗设备,再到物联网应用。
    - 强大的计算能力:高达40 MIPS,支持高效的数学运算。
    - 高度集成的模拟和数字接口:简化电路设计,降低物料成本。
    - 先进的电源管理:低功耗模式和快速唤醒机制。
    - 强大的调试支持:包括在线和应用内编程,多重断点设置。

    4. 应用案例和使用建议


    应用案例:
    - 智能传感器节点:使用ADC和通信接口进行数据采集和传输。
    - 工业控制系统:通过定时器和比较器实现精确控制。
    - 车载信息娱乐系统:利用丰富的接口和通信功能。
    使用建议:
    - 在高湿度或高温环境中使用时,注意散热和封装选择。
    - 在选择电源供应器时,考虑电源纹波对ADC精度的影响。
    - 使用软件可重映射引脚功能来优化电路布局。

    5. 兼容性和支持


    - 兼容性:这些微控制器具有广泛的接口,可以轻松与各种传感器和执行器连接。
    - 支持和服务:
    - Microchip提供详尽的技术文档和支持。
    - AEC-Q100认证确保其适用于汽车应用。

    6. 常见问题与解决方案


    - 问题1:如何提高ADC的精度?
    - 解决方案:使用稳定的参考电压,并避免外部噪声干扰。
    - 问题2:通信接口不稳定?
    - 解决方案:检查通信协议设置,确保正确的波特率和信号完整性。
    - 问题3:芯片在高温环境下工作异常?
    - 解决方案:增加散热措施,如安装散热片或改进散热路径。

    7. 总结和推荐


    总结:
    - PIC24HJ32GP302/304, PIC24HJ64GPX02/X04和PIC24HJ128GPX02/X04是一组功能强大且灵活的16位微控制器,具备出色的计算能力和丰富的接口。
    - 这些微控制器特别适合需要高性能计算能力和多种接口的工业控制、汽车电子和其他嵌入式应用。
    推荐:
    - 对于需要高度集成和强大计算能力的应用,强烈推荐使用这些微控制器。其广泛的温度范围和可靠的支持使得它们成为许多关键任务应用的理想选择。

PIC24HJ32GP302-E/MM参数

参数
振荡器类型 内部
接口类型 I2C,PMP,SPI,UART,USART
EEPROM大小 -
最大时钟频率 40MHz
外设 欠压检测/复位,DMA,POR,PWM,WDT
RAM大小 4KB
速度 -
核心处理器 PIC
内核数 -
电压-电源(Vcc/Vdd) 3V~3.6V
程序存储器大小 32KB
数据转换器 A/D 10x10b/12b
程序存储器类型 FLASH
I/O数量 21
数据总线宽度 16bit
最大工作供电电压 -
最小工作供电电压 3V
长*宽*高 6mm*6mm*880μm
通用封装 QFN-28(EP)
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24HJ32GP302-E/MM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24HJ32GP302-E/MM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24HJ32GP302-E/MM PIC24HJ32GP302-E/MM数据手册

PIC24HJ32GP302-E/MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
