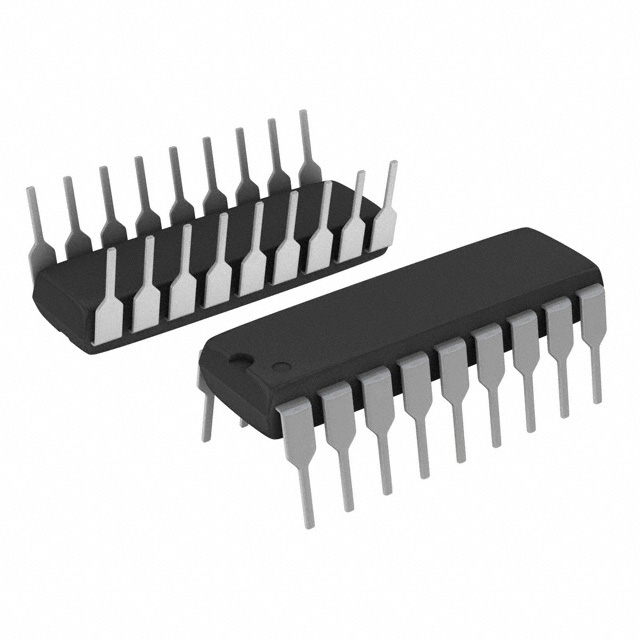

PIC16F84A-20I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 18针, PDIP封装, 0CAN通道
供应商型号: PIC16F84A-20I/P
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F84A-20I/P

PIC16F84A-20I/P概述

    PIC16F84A 高性能RISC微控制器技术手册

    1. 产品简介


    PIC16F84A是一款专为嵌入式系统设计的高性能8位微控制器,属于中端系列。它具有精简指令集(RISC),运行速度快,功耗低,适用于各种小型控制任务。PIC16F84A主要用于工业控制、家用电器、消费电子产品以及汽车电子等领域。

    2. 技术参数


    - CPU:
    - 指令集:单字长35条指令,大部分单周期执行,分支指令两周期执行。
    - 运行速度:直流至20MHz时钟输入,200ns指令周期。
    - 程序存储器:1K words。
    - 数据RAM:68 bytes。
    - 数据EEPROM:64 bytes。
    - 地址宽度:程序指令为14位,数据为8位。
    - 中断源:外部RB0/INT引脚、TMR0计数器溢出、PORTB<7:4>中断变化、数据EEPROM写完成。
    - I/O端口:
    - 13个I/O引脚,可独立配置方向。
    - 输出电流:每引脚最大25mA。

    - 定时器:
    - TMR0:8位定时器/计数器,具有8位可编程预分频器。
    - 电源管理:
    - 省电模式:睡眠模式。
    - 复位功能:上电复位(POR)、上电定时器(PWRT)。

    - 特殊功能:
    - 串行编程(ICSP):通过两个引脚进行。
    - 数据保持时间:>40年。
    - 写入擦除次数:数据EEPROM:10,000,000次,FLASH程序存储器:10,000次。
    - 监视器定时器(WDT):独立振荡器供电。
    - 代码保护。

    3. 产品特点和优势


    - 高效率:单字长指令集减少了学习成本,提高了执行效率。
    - 可靠性:多种复位机制确保稳定运行,EEPROM具有较长的数据保持时间。
    - 集成度高:集成高电流I/O端口,适合直接驱动LED等负载。
    - 易用性:支持串行编程(ICSP),简化开发过程。
    - 灵活性:支持多组内部中断源,提高系统响应速度和适应性。

    4. 应用案例和使用建议


    - 典型应用:
    - 家用电器:温度控制、定时器。
    - 工业控制:电机控制、传感器接口。
    - 汽车电子:灯光控制、防盗系统。

    - 使用建议:
    - 在设计电路时,要特别注意电源管理和时序控制,以保证系统的稳定运行。
    - 在使用串行编程(ICSP)时,需要正确配置相关引脚,并确保连接可靠。
    - 对于长时间运行的应用,可以利用睡眠模式来降低功耗。

    5. 兼容性和支持


    - 兼容性:PIC16F84A与Microchip的其他中端PIC系列兼容,便于迁移和升级。
    - 支持服务:
    - 开发工具:提供软件开发套件(SDK)和在线文档。
    - 技术支持:通过Microchip网站获得技术支持,包含在线论坛和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:如何避免数据EEPROM写入失败?
    - 解决方案:确保电压稳定,遵循正确的写入流程,每次写入前应先读取确认状态。

    - 问题2:设备频繁复位怎么办?
    - 解决方案:检查电源线路,确保没有过压或欠压情况;检查外部干扰源,如电磁干扰等。

    - 问题3:无法进入串行编程模式?
    - 解决方案:确保串行编程引脚配置正确,编程设备连接无误,尝试重新连接并重启编程设备。

    7. 总结和推荐


    PIC16F84A是一款性能卓越的8位微控制器,特别适用于需要低成本、低功耗和高可靠性的应用场合。它在工业控制、家用电器等领域有着广泛的应用前景。对于开发者来说,其丰富的中断源和灵活的I/O配置使其成为众多嵌入式系统项目的理想选择。总体而言,强烈推荐使用PIC16F84A来构建高效、可靠的控制系统。

PIC16F84A-20I/P参数

参数
EEPROM大小 64 x 8
最小工作供电电压 4V
外设 POR,WDT
核心处理器 PIC
RAM大小 4.25Kbit
接口类型 -
I/O数量 13
数据转换器 -
程序存储器大小 1.75KB
内核数 -
最大时钟频率 20MHz
速度 20MHz
电压-电源(Vcc/Vdd) 4V~5.5V
数据总线宽度 8bit
最大工作供电电压 5.5V
程序存储器类型 FLASH
振荡器类型 外部
长*宽*高 22.86mm*6.35mm*3.3mm
通用封装 PDIP-18
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

PIC16F84A-20I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
