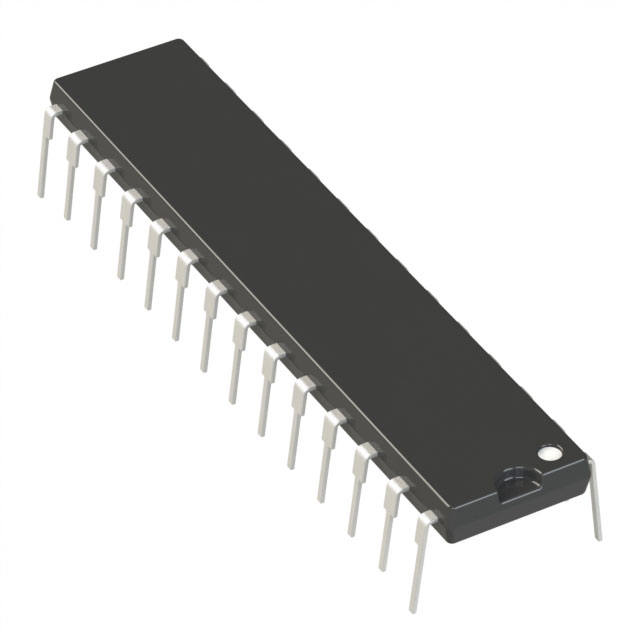

DSPIC33FJ12MC202-E/SP

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 1KB FLASH 12KB Brown-out Detect/Reset,Motor Control PWM,QEI,POR,PWM,WDT 内部 21 3V 3.6V 40MHz I2C,IrDA,SPI,UART,USART A/D 6x10b/12b 16bit dsPIC SPDIP-28 通孔安装 34.67mm*7.24mm*3.3mm
供应商型号: DSPIC33FJ12MC202-E/SP
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33FJ12MC202-E/SP

DSPIC33FJ12MC202-E/SP概述

    dsPIC33FJ12MC201/202 高性能 16 位数字信号控制器

    产品简介


    dsPIC33FJ12MC201/202 是由 Microchip Technology Inc. 开发的一款高性能 16 位数字信号控制器(DSC)。这款控制器专为电机控制、电源管理和其他需要高精度实时处理的应用而设计。它具备丰富的外设,包括多个定时器、捕捉/比较/PWM 模块、中断控制器、串行通信接口和模拟-数字转换器(ADC),使其能够广泛应用于工业控制、汽车电子和消费电子产品等领域。

    技术参数


    - 运算能力:最高可达 40 MIPS 运算速率(3.0-3.6V)。
    - 工作温度范围:
    - 工业级:-40°C 至 +85°C。
    - 扩展级:-40°C 至 +125°C。
    - CPU 特性:
    - 修改过的哈佛架构。
    - C 编译器优化指令集。
    - 16 位数据路径和 24 位指令宽度。
    - 40 位累加器,带四舍五入和饱和选项。
    - 存储器:
    - Flash 程序存储器:12 KB。
    - 数据 SRAM:1024 字节。
    - 时钟和电源管理:
    - 低功耗,高性能 CMOS 闪存技术。
    - 全静态设计。
    - 内部集成的 PLL。
    - 三种低功耗模式:空闲、睡眠和节流模式。

    产品特点和优势


    - 高性能计算:40 MIPS 的运算速率和高精度的数学运算,特别适合于复杂的实时信号处理。
    - 丰富的外设:内置多种外设如 PWM 模块、ADC、I2C 和 SPI 接口,满足多种应用场景需求。
    - 灵活的电源管理:提供多种低功耗模式,确保系统在各种工况下的稳定性和效率。
    - 代码保护:具有高度安全的代码保护机制,保障系统安全性。
    - 宽温范围:支持工业和扩展级温度范围,适用于严苛的工作环境。

    应用案例和使用建议


    - 电机控制:利用其强大的 PWM 功能,可以高效地实现电机的精确控制。
    - 电源管理:通过实时监控和调整电源状态,提高系统的能效。
    - 传感器接口:通过多通道 ADC,可以对多种传感器的数据进行实时采集和处理。
    - 通信接口:支持多种串行通信协议,便于系统与其他设备交互。
    使用建议:
    - 在选择外围设备时,要根据具体的应用需求选择合适的配置。
    - 合理设置电源管理参数,以平衡性能和功耗。
    - 利用硬件的代码保护功能,防止未经授权的访问。

    兼容性和支持


    - 兼容性:该芯片支持多种外设标准,如 I2C、SPI 和 UART,确保与大多数标准设备的兼容性。
    - 技术支持:Microchip 提供详尽的技术文档和开发工具,例如 MPLAB X IDE,以支持开发者进行设计和调试。

    常见问题与解决方案


    - 问题:程序运行不稳定。
    - 解决方案:检查电源电压是否符合要求,尝试更新固件。
    - 问题:通信接口无法正常工作。
    - 解决方案:确认波特率设置正确,检查引脚配置是否正确。

    总结和推荐


    dsPIC33FJ12MC201/202 是一款高度集成且功能丰富的数字信号控制器,尤其适合于需要高性能和多任务处理的应用场景。其出色的运算能力和丰富外设使其成为工业控制和消费电子领域的理想选择。如果你需要一个高度可靠的、易于集成的解决方案,强烈推荐使用此产品。

DSPIC33FJ12MC202-E/SP参数

参数
接口类型 I2C,IrDA,SPI,UART,USART
最大工作供电电压 3.6V
程序存储器类型 FLASH
振荡器类型 内部
数据总线宽度 16bit
外设 Brown-out Detect/Reset,Motor Control PWM,QEI,POR,PWM,WDT
EEPROM大小 -
速度 -
数据转换器 A/D 6x10b/12b
内核数 -
电压-电源(Vcc/Vdd) 3V~3.6V
最小工作供电电压 3V
I/O数量 21
RAM大小 1KB
核心处理器 dsPIC
最大时钟频率 40MHz
程序存储器大小 12KB
长*宽*高 34.67mm*7.24mm*3.3mm
通用封装 SPDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

DSPIC33FJ12MC202-E/SP厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33FJ12MC202-E/SP数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33FJ12MC202-E/SP DSPIC33FJ12MC202-E/SP数据手册

DSPIC33FJ12MC202-E/SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
