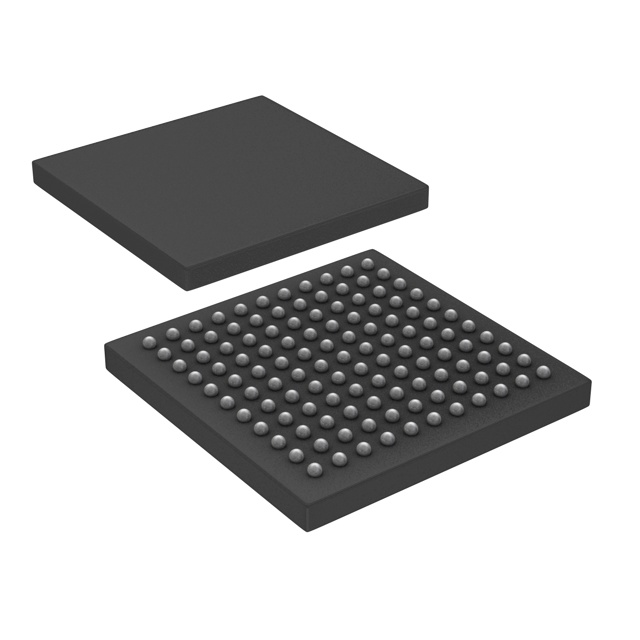

PIC32MX575F256L-80V/BG

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 64KB FLASH 256KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 5 1 2.3V 80MHz CANbus,I2C,SPI,UART,USART,USB OTG A/D 16x10b 32bit MIPS32® M4K™ TFBGA-121 贴片安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX575F256L-80V/BG

PIC32MX575F256L-80V/BG概述

    PIC32MX5XX/6XX/7XX 32位微控制器技术手册

    产品简介


    PIC32MX5XX/6XX/7XX 是Microchip公司推出的一款高性能32位微控制器(MCU),广泛应用于嵌入式系统、消费电子产品、工业控制等领域。这些微控制器提供高达80 MHz的工作频率,能够实现105 DMIPS的处理能力,非常适合需要高计算性能和多任务处理的应用场景。

    技术参数


    以下是该系列微控制器的主要技术参数和技术规格:
    - 工作电压范围:2.3V 至 3.6V
    - 工作温度范围:-40°C 至 +105°C
    - 核心处理能力:80 MHz / 105 DMIPS
    - 内存容量:最高支持512 KB闪存(Flash)和128 KB静态随机存储器(SRAM)
    - 时钟管理:集成内部振荡器(精度达0.9%),支持多种PLL和外部时钟源,配备故障安全时钟监视器(FSCM)和独立看门狗定时器
    - 电源管理:支持低功耗模式(休眠和空闲模式),内置上电复位和欠压复位
    - 外设接口:支持USB 2.0全速OTG、10/100 Mbps以太网MAC、CAN模块、六个UART模块、最多四个4线SPI模块和五个I2C模块,支持SMBus协议

    产品特点和优势


    1. 高效能:该微控制器具备高速内核和高性能处理能力,支持MIPS16e模式,使代码体积缩小多达40%。
    2. 丰富的外设接口:内置多个通信接口,如USB、以太网、CAN等,满足多样化的应用需求。
    3. 高集成度:集成了高精度ADC模块、比较器、定时器等功能模块,简化硬件设计。
    4. 灵活的电源管理:支持多种低功耗模式,有效降低功耗,延长电池寿命。
    5. 开发支持:提供完整的开发工具链和在线调试支持,方便进行快速原型开发和调试。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:利用高集成度和高性能的特性,在PLC和其他自动化设备中用于复杂的数据处理和控制任务。
    2. 汽车电子:作为车身控制单元的一部分,用于信号处理和传感器数据采集。
    3. 物联网设备:通过集成的USB和以太网接口,可以连接至互联网,支持智能家居设备、工业监控系统等应用。
    使用建议:
    1. 选择合适的封装:根据应用的具体需求,选择适合的封装类型(QFN、TQFP、TFBGA等)。
    2. 优化电源管理:利用低功耗模式,在不影响性能的前提下延长设备的运行时间。
    3. 确保正确的配置:合理配置外部晶振和PLL,以获得稳定的时钟信号,提高系统的可靠性。

    兼容性和支持


    - 兼容性:支持广泛的外围设备和标准接口,如USB、以太网、CAN等,易于与其他系统和设备集成。
    - 技术支持:Microchip提供了详尽的技术文档、开发工具(如MPLAB X IDE)和在线支持,帮助开发者快速熟悉并掌握该微控制器的使用方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统启动失败 | 检查电源电压是否在规定范围内;确保外部晶振正确连接并配置。 |
    | 通信接口不稳定 | 配置正确的波特率和数据格式;检查接线是否有误。 |
    | ADC读数不准确 | 校准ADC模块;检查模拟输入信号的范围是否符合要求。 |

    总结和推荐


    总体而言,PIC32MX5XX/6XX/7XX 系列微控制器凭借其出色的性能、丰富的外设接口和强大的开发支持,是开发各种复杂嵌入式应用的理想选择。无论是工业自动化、汽车电子还是物联网设备,都能找到适合的应用场景。因此,我们强烈推荐开发人员在需要高性能、多功能的嵌入式系统中考虑使用这款微控制器。

PIC32MX575F256L-80V/BG参数

参数
最大时钟频率 80MHz
核心处理器 MIPS32® M4K™
内核数 1
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
接口类型 CANbus,I2C,SPI,UART,USART,USB OTG
振荡器类型 内部
最大工作供电电压 -
速度 80MHz
电压-电源(Vcc/Vdd) 2.3V~3.6V
数据转换器 A/D 16x10b
I/O数量 5
数据总线宽度 32bit
最小工作供电电压 2.3V
程序存储器大小 256KB
RAM大小 64KB
EEPROM大小 -
程序存储器类型 FLASH
通用封装 TFBGA-121
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

PIC32MX575F256L-80V/BG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX575F256L-80V/BG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX575F256L-80V/BG PIC32MX575F256L-80V/BG数据手册

PIC32MX575F256L-80V/BG封装设计

查看详情并下载
Symbol
Footprint
3D Model
