PIC18F8723T-I/PT

产品分类: 微控制器(MCU)
产品描述: 4.2V~5.5V 40MHz 3.8KB FLASH 128KB 欠压检测/复位,HLVD,POR,PWM,WDT 内部 70 4.2V 5.5V 40MHz EBI,EMI,I2C,SPI,UART,USART 1 x 8 A/D 16x12b 8bit PIC TQFP-80 12mm*12mm*1mm
供应商型号: 579-PIC18F8723T-I/PT
供应商: Mouser
标准整包数: 1

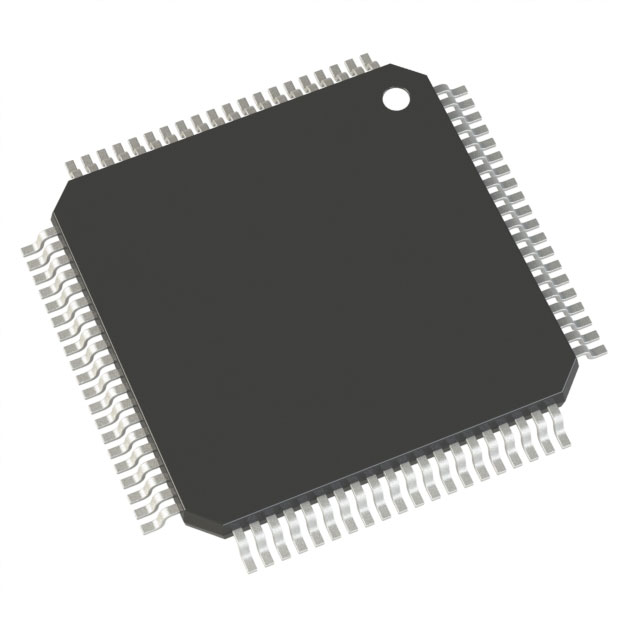

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F8723T-I/PT

PIC18F8723T-I/PT概述

    PIC18F8723家族微控制器技术手册

    1. 产品简介


    PIC18F8723家族微控制器是Microchip公司开发的高性能增强型闪存微控制器系列,具有1兆位的闪存容量和12位模拟数字转换器(A/D)。这些微控制器旨在满足高效率和低功耗的需求,适用于各种高要求的应用场景。它们特别适用于需要高性能处理能力、高精度ADC转换以及卓越功耗管理的应用领域。

    2. 技术参数


    - 操作频率: DC - 40 MHz
    - 程序存储器: 128K字节 (16K单字指令)
    - 数据存储器: 3936字节SRAM
    - 数据EEPROM存储器: 1024字节
    - 中断源: 29个
    - 定时器: 5个
    - 捕获/比较/脉宽调制模块 (CCP/ECCP): 3个
    - 增强型串行通信USART: 2个
    - 并行通信PSP: 支持
    - 12位模拟到数字转换器 (A/D): 16通道输入

    3. 产品特点和优势


    - 12位A/D转换器: 支持16通道输入,具备自动获取能力和睡眠期间的转换能力,能够有效降低代码开销。
    - 多功能外设: 集成了两个增强型捕捉/比较/脉宽调制模块(ECCP),三个增强型USART,双重模拟比较器以及高电流输出端口。
    - 多种内存选项: 128K字节闪存和1024字节EEPROM存储器,提供充足的编程空间。
    - 多种运行模式: 包括运行、空闲和睡眠模式,确保低功耗操作。
    - 高精度与稳定性: 内置故障安全时钟监控器和宽工作电压范围(2.0V至5.5V)。

    4. 应用案例和使用建议


    - 工业控制: 利用其高性能的A/D转换器和丰富的I/O端口资源,适用于各种工业自动化控制系统。
    - 智能家电: 增强型串行通信USART和低功耗特性使其非常适合用于智能家电中的控制板设计。
    - 医疗设备: 多通道A/D转换器和高精度时钟使得PIC18F8723家族微控制器能够用于心率监测仪、血压计等医疗设备。
    使用建议:
    - 在复杂系统中,合理分配中断源以避免中断冲突。
    - 结合硬件和软件滤波,减少外部干扰对A/D转换结果的影响。

    5. 兼容性和支持


    - PIC18F8723家族微控制器支持SPI、I2C和LIN等多种通信协议,便于与其他设备连接。
    - Microchip提供了全面的技术支持和在线文档资源,包括数据手册、技术参考手册以及应用笔记。

    6. 常见问题与解决方案


    - 问题: 程序在睡眠模式下停止工作。
    解决方案: 检查配置寄存器设置,确保在睡眠模式下所需的外设仍处于开启状态。
    - 问题: A/D转换结果不准确。
    解决方案: 检查输入信号是否超出A/D转换器的输入范围,并适当调整采样时间和滤波器设置。

    7. 总结和推荐


    PIC18F8723家族微控制器以其卓越的性能、广泛的接口和支持功能成为嵌入式系统的理想选择。无论是需要高精度A/D转换还是低功耗设计,这些微控制器都能够提供可靠的解决方案。强烈推荐在需要高性能和多功能性的应用中使用这些产品。

PIC18F8723T-I/PT参数

参数
程序存储器大小 128KB
最大工作供电电压 5.5V
接口类型 EBI,EMI,I2C,SPI,UART,USART
RAM大小 3.8KB
最小工作供电电压 4.2V
外设 欠压检测/复位,HLVD,POR,PWM,WDT
数据总线宽度 8bit
I/O数量 70
核心处理器 PIC
速度 40MHz
内核数 -
数据转换器 A/D 16x12b
程序存储器类型 FLASH
EEPROM大小 1 x 8
最大时钟频率 40MHz
电压-电源(Vcc/Vdd) 4.2V~5.5V
振荡器类型 内部
长*宽*高 12mm*12mm*1mm
通用封装 TQFP-80
零件状态 在售
包装方式 卷带包装

PIC18F8723T-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F8723T-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F8723T-I/PT PIC18F8723T-I/PT数据手册

PIC18F8723T-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
