PIC16F723-I/SP

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 20MHz 1.5KB FLASH 7KB Brown-out Detect/Reset,POR,PWM,WDT 内部 25 2.3V 5.5V 20MHz I2C,SPI,UART,USART A/D 11x8b 8bit PIC SPDIP-28 通孔安装 34.67mm*7.24mm*3.3mm
供应商型号: PIC16F723-I/SP
供应商: 国内现货
标准整包数: 500

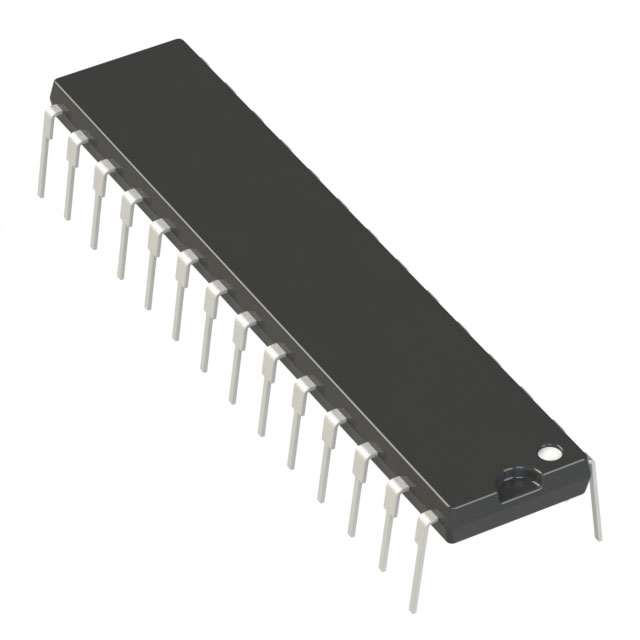

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F723-I/SP

PIC16F723-I/SP概述

    PIC16(L)F722/3/4/6/7 技术手册

    产品简介


    PIC16(L)F722/3/4/6/7 系列微控制器是高性能RISC(精简指令集计算)处理器,专为需要高效、可靠控制的应用而设计。该系列包括多种型号,如PIC16F722/3/4/6/7和PIC16LF722/3/4/6/7,适用于广泛的应用场景,包括工业自动化、消费电子产品、智能家居系统等领域。

    技术参数


    - CPU规格
    - 指令集:仅需学习35条指令
    - 工作速度:直流至20MHz振荡器/时钟输入;直流至200ns指令周期
    - 存储容量:高达8K x 14字的闪存程序存储器
    - 数据存储:高达368字节的数据存储器(RAM)
    - 中断能力:硬件栈深达8级
    - 地址模式:直接、间接和相对地址模式
    - 程序内存读取:处理器可以访问程序内存
    - 电源与运行条件
    - 运行电压:PIC16F722/3/4/6/7为1.8V至5.5V;PIC16LF722/3/4/6/7为1.8V至3.6V
    - 复位功能:电源复位(POR)、上电定时器(PWRT)和振荡启动定时器(OST)
    - 棕外复位(BOR):可选择两个触发点,可以在睡眠模式下禁用
    - 低功耗管理
    - 睡眠模式下的电流消耗:20nA
    - 看门狗定时器:500nA
    - 定时器1振荡器:32kHz时600nA
    - 模拟功能
    - ADC转换:8位分辨率,最多14个通道
    - 可编程参考电压:1.024V/2.048V/4.096V
    - 内置3.2V调节器(仅限PIC16F722/3/4/6/7)
    - 外设亮点
    - 高达35个I/O引脚和一个输入引脚
    - 8位定时器/计数器(定时器0)
    - 增强型16位定时器/计数器(定时器1)
    - 10位PWM,最高频率为20kHz
    - 地址可寻址通用同步异步收发器(AUSART)
    - 同步串行端口(SSP):SPI主/从模式;I2C从模式(带地址掩码)

    产品特点和优势


    - 低功耗:该系列微控制器具有卓越的低功耗特性,尤其在睡眠模式下电流消耗极低,有助于延长电池寿命。
    - 高可靠性:具备多个复位选项和棕外复位功能,确保系统的稳定性和可靠性。
    - 多功能集成:集成了多个外设,包括ADC、定时器、捕获/比较/PWM模块等,减少外围电路的设计复杂度。

    应用案例和使用建议


    - 工业自动化:用于电机控制、传感器信号采集等,结合高精度ADC和定时器,提高系统的响应速度和准确性。
    - 智能家居系统:可用于温控系统、安防监控等,利用多通道ADC和低功耗特性,实现长时间待机和高效数据处理。
    使用建议:
    - 在进行PWM控制时,注意设定合适的定时器参数,以达到期望的频率和占空比。
    - 对于温度敏感的应用,可以配置定时器和中断,定期检查系统状态并进行必要的调整。

    兼容性和支持


    - 兼容性:与其它28/40针PIC16CXXX和PIC16FXXX微控制器引脚兼容。
    - 支持和维护:提供丰富的开发文档和支持工具,包括In-Circuit Serial Programming™(ICSP™)功能,便于软件更新和调试。

    常见问题与解决方案


    - 问题1:系统无法正常启动?
    - 解决方案:检查电源电压是否在正常范围内,确认所有复位选项配置正确。
    - 问题2:ADC转换结果不准确?
    - 解决方案:检查ADC参考电压设置是否正确,确保外部电容稳定。

    总结和推荐


    PIC16(L)F722/3/4/6/7 系列微控制器凭借其强大的性能、低功耗和高可靠性,在各种应用场合中表现出色。对于需要高性能控制且追求低功耗的项目,强烈推荐使用此系列产品。建议开发者充分利用其丰富的外设和灵活的配置选项,充分发挥其潜力。

PIC16F723-I/SP参数

参数
电压-电源(Vcc/Vdd) 1.8V~5.5V
程序存储器类型 FLASH
振荡器类型 内部
速度 20MHz
EEPROM大小 -
内核数 -
数据总线宽度 8bit
程序存储器大小 7KB
核心处理器 PIC
接口类型 I2C,SPI,UART,USART
数据转换器 A/D 11x8b
最小工作供电电压 2.3V
RAM大小 1.5KB
最大工作供电电压 5.5V
最大时钟频率 20MHz
I/O数量 25
外设 Brown-out Detect/Reset,POR,PWM,WDT
长*宽*高 34.67mm*7.24mm*3.3mm
通用封装 SPDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F723-I/SP厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F723-I/SP数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F723-I/SP PIC16F723-I/SP数据手册

PIC16F723-I/SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 20.001
1000+ ¥ 19.647
1500+ ¥ 19.47
库存: 9000
起订量: 500 增量: 15
交货地:
最小起订量为:500
合计: ¥ 10000.5
