首页  >  产品百科  >  PIC16F18854-I/SS

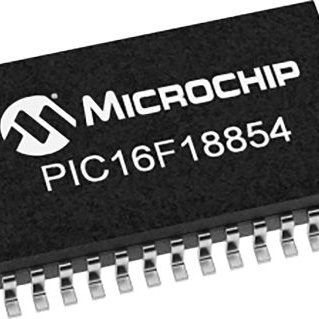

PIC16F18854-I/SS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 28针, SSOP封装
供应商型号: PIC16F18854-I/SS
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F18854-I/SS

PIC16F18854-I/SS概述

    PIC16(L)F18854 微控制器技术手册

    1. 产品简介


    PIC16(L)F18854 是一款高性能、低功耗的8位微控制器,由Microchip Technology Inc.设计制造。这款微控制器集成了模拟模块、独立核心外设以及通信外设,同时采用了极低功耗(XLP)技术,适用于广泛的通用和低功耗应用场景。其独特的安全功能如CRC/SCAN、硬件限值定时器(HLT)和窗口式看门狗定时器(WWDT)能够帮助客户为其应用增加安全性。

    2. 技术参数


    - 主频:最高32 MHz时钟输入,最低指令周期为125 ns。
    - 内存:高达7 KB闪存程序存储器,512字节数据SRAM,256字节EEPROM。
    - 电压范围:工业级:-40°C至85°C;扩展级:-40°C至125°C。
    - 供电电压范围:1.8V至3.6V(PIC16LF18854);2.3V至5.5V(PIC16F18854)。
    - 外设:四组可配置逻辑单元(CLC)、三个互补波形发生器(CWG)、五个捕获/比较/PWM模块(CCP)等。
    - 电流消耗:在32kHz和1.8V条件下典型值为8 μA;在1.8V条件下典型值为32 μA/MHz。

    3. 产品特点和优势


    - 低功耗特性:提供多种电源模式,包括DOZE、IDLE、Sleep模式以及节能的模块关闭功能。
    - 可靠性高:集成硬件限值定时器(HLT)和窗口式看门狗定时器(WWDT),增强系统的可靠性。
    - 集成性强:具有多种通信接口如EUSART、RS-232、RS-485、LIN,以及两组SPI、两组I2C,可灵活满足不同应用场景需求。
    - 高集成度:集成10位模数转换器(ADC)和计算模块(ADC2),能够在睡眠模式下运行,减轻应用负担。

    4. 应用案例和使用建议


    PIC16(L)F18854 可广泛应用于汽车电子、工业自动化、医疗设备和消费电子等领域。例如,在医疗设备中,可以通过集成的ADC2模块实时监测生命体征,提高设备的智能化水平。对于系统开发者而言,建议充分利用其丰富的I/O端口和多种电源管理功能,以实现低功耗设计,提高设备的整体性能和使用寿命。

    5. 兼容性和支持


    该微控制器与其他Microchip的产品系列高度兼容,支持通过官方文档和技术支持渠道获取最新的驱动程序和开发工具。同时,Microchip还提供了详尽的技术资料和在线论坛,便于用户进行故障排除和应用开发。

    6. 常见问题与解决方案


    - 问题1:设备无法启动。解决办法:检查供电电压是否在规定范围内,确认所有必要的引脚连接良好。
    - 问题2:数据传输不稳定。解决办法:调整波特率设置,确保通信双方的速度匹配。
    - 问题3:设备频繁重启。解决办法:检查看门狗定时器的配置,确保其正常工作。

    7. 总结和推荐


    综上所述,PIC16(L)F18854是一款功能强大且易于使用的微控制器,特别适合需要低功耗和高可靠性的应用场合。其丰富的功能和良好的兼容性使其成为众多电子设备的理想选择。对于追求高效能低功耗的项目开发,我们强烈推荐使用这款微控制器。

PIC16F18854-I/SS参数

参数
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据总线宽度 8bit
接口类型 I2C,LINbus,SPI,UART,USART
I/O数量 25
RAM大小 4KB
振荡器类型 内部
程序存储器大小 7KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
最小工作供电电压 2.3V
程序存储器类型 FLASH
EEPROM大小 256 x 8
最大时钟频率 32MHz
内核数 -
速度 32MHz
最大工作供电电压 3.6V
数据转换器 A/D 24x10b,D/A 1x5b
核心处理器 PIC
通用封装 SSOP-28
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC16F18854-I/SS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F18854-I/SS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F18854-I/SS PIC16F18854-I/SS数据手册

PIC16F18854-I/SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
