PIC16F505-I/SL

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, SOIC封装, 0CAN通道
供应商型号: 30C-PIC16F505-I/SL 14-SOIC
供应商: 云汉优选
标准整包数: 1

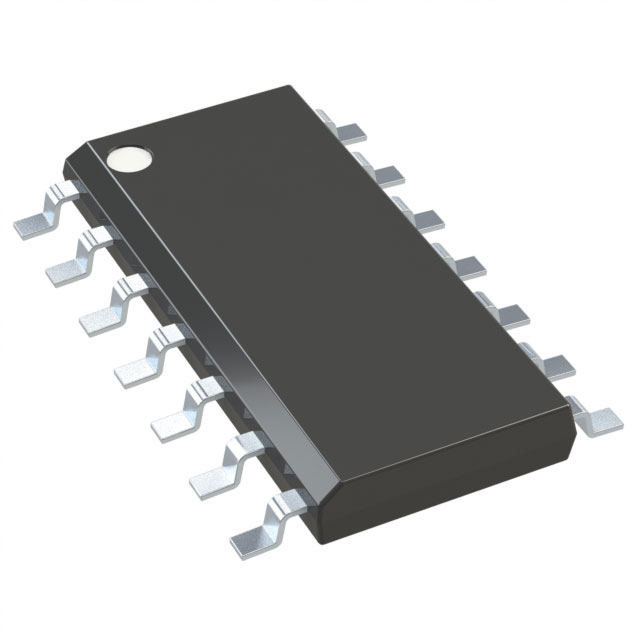

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F505-I/SL

PIC16F505-I/SL概述

    文章:PIC12F508/509/16F505系列微控制器产品技术手册

    1. 产品简介


    Microchip Technology Inc.推出的PIC12F508/509/16F505系列是低功耗、高性能的8位全静态Flash微控制器。这些微控制器采用精简指令集计算机(RISC)架构,具有单周期指令、宽指令集和高性能特性,适用于广泛的应用场景,如个人护理设备、安全系统、低功耗远程发射接收器等。

    2. 技术参数


    - 内存:
    - 程序存储器:PIC12F508 - 512字,PIC12F509 - 1024字,PIC16F505 - 1024字
    - 数据存储器:PIC12F508 - 25字节,PIC12F509 - 41字节,PIC16F505 - 72字节
    - 时钟频率:
    - 最大频率:PIC12F508/509 - 4MHz,PIC16F505 - 20MHz
    - IO口:
    - PIC12F508/509:6个IO口,其中5个可单独控制方向,1个输入引脚
    - PIC16F505:12个IO口,其中11个可单独控制方向,1个输入引脚
    - 定时器模块:
    - TMR0:8位实时时钟/计数器,8位可编程预分频器
    - 电源特性:
    - 工作电压:2.0V至5.5V
    - 工作温度范围:工业级 -40°C至+85°C,扩展级 -40°C至+125°C
    - 低功耗特性:
    - 运行电流:小于175μA @ 2V,4MHz
    - 待机电流:小于100nA @ 2V

    3. 产品特点和优势


    - 高效率:仅需33条单字/单周期指令,所有指令均为单周期执行(除了程序分支指令)。
    - 灵活的振荡器选项:包括内部振荡器模式和低功耗模式,以满足不同应用需求。
    - 集成功能:内置复位定时器(DRT)、看门狗定时器(WDT),减少外部电路成本。
    - 代码保护:提供可编程代码保护功能,确保软件安全。
    - 多功能IO口:提供多种IO口配置,支持直接LED驱动和弱上拉电阻。

    4. 应用案例和使用建议


    - 应用案例:适用于个人护理设备和安全系统,以及低功耗的远程通信设备。
    - 使用建议:
    - 在设计低功耗应用时,应充分利用低功耗模式和内部振荡器功能。
    - 针对需要高可靠性的应用,可以启用看门狗定时器,增强系统的稳定性。
    - 使用代码保护功能来防止未经授权的访问和篡改。

    5. 兼容性和支持


    - 兼容性:
    - PIC12F508/509/16F505系列具有多种封装形式,如8针PDIP、SOIC、MSOP、DFN,以及14针PDIP、SOIC、TSSOP。
    - 这些微控制器与Microchip的其他工具和开发平台兼容,如宏汇编器、软件模拟器、在线仿真器等。
    - 支持和服务:
    - Microchip提供了全面的技术支持,包括编程服务、快速编程和序列化快速编程服务。

    6. 常见问题与解决方案


    - Q: 如何实现低功耗?
    - A: 启用Power-Saving Sleep模式,合理设置振荡器选项,利用内部振荡器降低功耗。
    - Q: 如何保证代码的安全性?
    - A: 启用程序保护功能,通过加密保护防止未经授权的访问。
    - Q: 如何进行快速生产编程?
    - A: Microchip提供Quick Turn Programming (QTP)和Serialized Quick Turn Programming (SQTP)服务,根据具体需求选择合适的编程服务。

    7. 总结和推荐


    综上所述,PIC12F508/509/16F505系列微控制器凭借其高效能、多功能和低功耗特性,在众多应用场合中表现出色。无论是对于个人护理设备、安全系统还是远程通信设备,该系列微控制器都是理想的选择。强烈推荐在各类需要高性能、低功耗的项目中使用。

PIC16F505-I/SL参数

参数
数据总线宽度 8bit
EEPROM大小 -
RAM大小 4.5Kbit
最小工作供电电压 2V
内核数 -
振荡器类型 内部
I/O数量 11
程序存储器类型 FLASH
最大时钟频率 20MHz
最大工作供电电压 5.5V
外设 POR,WDT
速度 20MHz
接口类型 RS-232,USB
核心处理器 PIC
程序存储器大小 1.5KB
数据转换器 -
电压-电源(Vcc/Vdd) 2V~5.5V
长*宽*高 8.65mm*3.9mm*1.25mm
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC16F505-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F505-I/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F505-I/SL PIC16F505-I/SL数据手册

PIC16F505-I/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.49
10+ ¥ 4.983
570+ ¥ 4.62
11400+ ¥ 4.598
17100+ ¥ 4.565
库存: 860
起订量: 1 增量: 570
交货地:
最小起订量为:1
合计: ¥ 6.49
