PIC16HV616-E/P

产品分类: 微控制器(MCU)
产品描述: 2V~5V 20MHz 1KB FLASH 3.5KB Brown-out Detect/Reset,POR,WDT 内部 11 2V 5.5V 20MHz A/D 8x10b 8bit PIC PDIP-14 通孔安装 19.05mm*6.35mm*3.3mm
供应商型号: PIC16HV616-E/P-ND
供应商: Digi-Key
标准整包数: 1

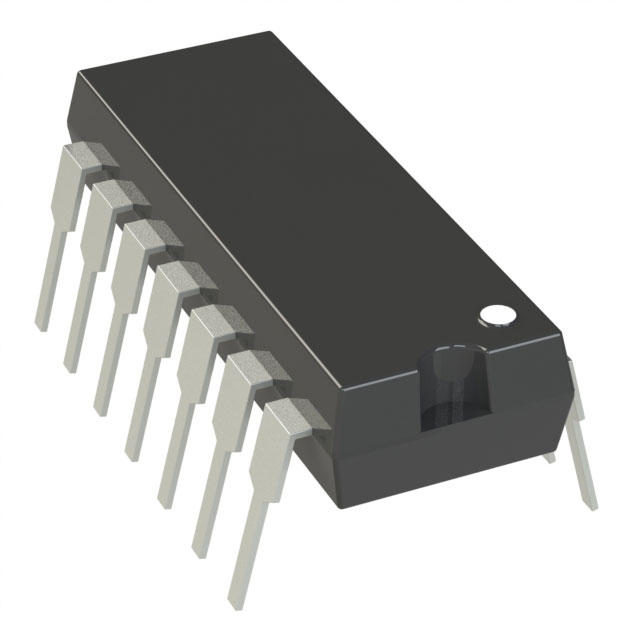

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16HV616-E/P

PIC16HV616-E/P概述

    # 高性能8位微控制器:PIC16F610/616/16HV610/616技术解析

    产品简介


    PIC16F610/616/16HV610/616系列是由Microchip Technology Inc.开发的高性能8位CMOS微控制器,提供14引脚(PDIP、SOIC、TSSOP封装)和16引脚(QFN封装)两种配置。这些芯片以卓越的RISC架构为核心,具备高可靠性和灵活的外设扩展能力。主要功能包括精密内部振荡器、低功耗模式、丰富的模拟和数字外设接口,广泛应用于消费电子、工业控制、家用电器等领域。
    产品分类
    - PIC16F610/616:标准电压范围(2.0V至5.5V),适合通用嵌入式设计。
    - PIC16HV610/616:可编程最大电压范围(最高达用户设定值),适合高压应用场合。

    技术参数


    以下是该系列微控制器的主要技术参数汇总:
    | 参数 | 描述 |

    | CPU | 高性能RISC架构,35条指令集,单周期执行(除分支指令外)。 |
    | 工作频率 | DC 至 20MHz 振荡输入。 |
    | 内存结构 | 程序存储器:1K或2K字;数据存储器:64或128字节SRAM。 |
    | 工作电压 | 标准型:2.0V~5.5V;高电压型:2.0V至用户定义最大值。 |
    | 外设 | 包括11个I/O引脚、双模拟比较器、10位ADC(仅PIC16F616/616HV616)、增强型捕捉/比较PWM模块等。 |
    | 看门狗定时器 | 具备独立振荡器,提升可靠性。 |
    | 定时器 | 支持多个定时器功能,例如8位Timer0、16位Timer1等。 |

    产品特点和优势


    - 高精度内部振荡器:用户可选4MHz或8MHz,出厂校准精度可达±1%。
    - 超低功耗:典型待机电流仅50nA(@2.0V),运行电流最低可达220μA(@4MHz,2.0V)。
    - 宽电压范围:满足从工业到特殊高压环境的应用需求。
    - 高耐久性Flash存储器:支持高达10万次擦写操作,数据保存时间超过40年。
    应用案例与使用建议
    PIC16F610/616系列在众多领域均有广泛应用,例如家电控制板、电池管理系统、照明驱动电路等。例如,在LED驱动项目中,利用其高电流输出能力,可直接连接LED无需额外驱动芯片。对于需要多路信号采集的系统,则可搭配10位ADC(如PIC16F616)实现精确测量。
    使用建议:
    - 设计前请确认引脚分配及功能复用情况,避免硬件冲突。
    - 在高频环境下测试噪声敏感信号链路,确保稳定工作。

    兼容性和支持


    此系列微控制器具有广泛的兼容性,适用于多种外围设备。Microchip官方提供了完善的开发工具链,包括MPLAB IDE和免费SDK,同时拥有强大的技术支持团队为客户提供咨询和服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 编程失败 | 检查ICSP接线是否正确连接。 |
    | 电流消耗过高 | 调整时钟频率或进入睡眠模式。 |
    | 输出信号不稳定 | 添加去耦电容或滤波电路。 |

    总结和推荐


    综上所述,PIC16F610/616/16HV610/616系列凭借其高性能、低功耗及丰富的功能特性,在嵌入式开发中表现出色。特别适合对成本敏感且需高效能的项目。如果您正在寻找一款可靠且易用的8位微控制器,强烈推荐选择这一系列!

PIC16HV616-E/P参数

参数
I/O数量 11
速度 20MHz
EEPROM大小 -
程序存储器大小 3.5KB
外设 Brown-out Detect/Reset,POR,WDT
RAM大小 1KB
核心处理器 PIC
数据总线宽度 8bit
振荡器类型 内部
内核数 -
接口类型 -
最小工作供电电压 2V
最大时钟频率 20MHz
程序存储器类型 FLASH
最大工作供电电压 5.5V
电压-电源(Vcc/Vdd) 2V~5V
数据转换器 A/D 8x10b
长*宽*高 19.05mm*6.35mm*3.3mm
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16HV616-E/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16HV616-E/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16HV616-E/P PIC16HV616-E/P数据手册

PIC16HV616-E/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8512 ¥ 24.0926
25+ $ 2.4868 ¥ 20.8118
100+ $ 2.4072 ¥ 20.1451
库存: 462
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.09
直接购买
加入购物车
