首页  >  产品百科  >  PIC24FJ128GA705-I/PT

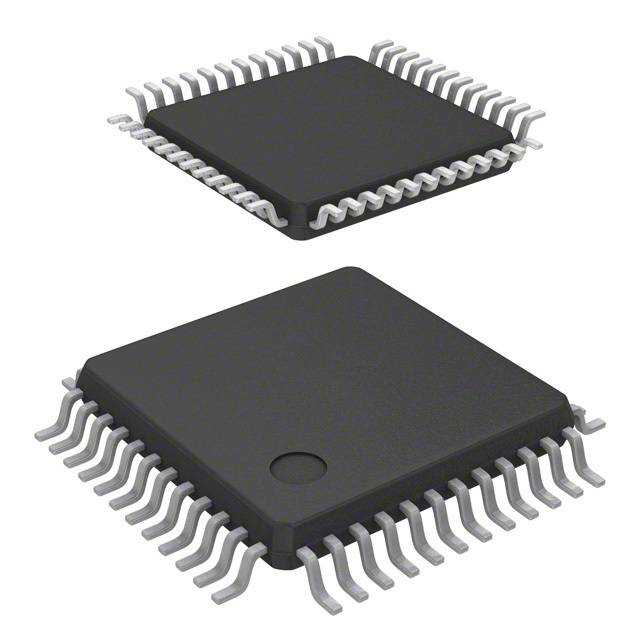

PIC24FJ128GA705-I/PT

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 32MHz 16KB FLASH 128KB 欠压检测/复位,DMA,I²S,LVD,POR,PWM,WDT 内部 40 2V 3.6V 32MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 14x12b 16bit PIC QFP
供应商型号: 3580318
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ128GA705-I/PT

PIC24FJ128GA705-I/PT概述

    # PIC24FJ256GA705 家族微控制器技术手册

    1. 产品简介


    1.1 基本介绍
    PIC24FJ256GA705 系列是 Microchip 推出的一款高性能 16 位通用微控制器家族,集成了丰富的外设和强大的计算能力。此系列芯片适合广泛的应用场景,如工业控制、汽车电子、消费电子和通信设备等。主要特点包括强大的中央处理单元(CPU)、高效的模拟功能、低功耗设计以及丰富的接口资源。
    1.2 主要功能
    - 高性能 CPU:采用改进的哈佛架构,最高运行速度可达 32 MHz,提供高达 16 MIPS 的运算能力。
    - 模拟功能:内置高精度 ADC 和多个比较器,支持 10/12 位分辨率。
    - 多种通信接口:支持 SPI、I²C、UART 等多种通信协议。
    - 强大的外设:包括多个定时器、PWM 输出、输入捕获模块及增强型并行接口。
    - 低功耗模式:支持睡眠模式、空闲模式和降低时钟速度的降频模式,极大提升电池寿命。

    2. 技术参数


    | 参数 | 描述 |

    | 存储器容量 | 256 KB Flash,16 KB SRAM |
    | 工作电压范围 | 2.0V 至 3.6V |
    | 工作温度范围 | -40°C 至 +125°C |
    | 最大电流 | 18 mA(每个 GPIO 引脚) |
    | Flash 内存耐久性 | 10,000 擦写周期,典型值 |
    | 数据保留时间 | ≥20 年 |
    | 支持时钟源 | 1 MHz 到 32 MHz |

    3. 产品特点和优势


    3.1 高性能计算能力
    PIC24FJ256GA705 提供单周期硬件乘法器和除法器,适合需要快速数学运算的应用场合。通过集成 16 位 × 16 位寄存器阵列,进一步提高了运算效率。
    3.2 丰富接口支持
    该系列微控制器配备多重串行接口和并行接口,支持多种通信标准(如 SPI、I²C、UART),为用户提供了极大的灵活性和便利性。
    3.3 低功耗设计
    通过支持多种节能模式(Sleep、Idle 和 Doze),PIC24FJ256GA705 能够在保持响应能力的同时显著降低能耗,特别适合电池供电的设备。
    3.4 高度可配置性
    通过灵活的 Peripheral Pin Select (PPS),用户可以轻松重新映射外围设备引脚功能,从而满足不同设计需求。

    4. 应用案例和使用建议


    4.1 典型应用
    - 工业自动化:用于电机控制、传感器数据采集等。
    - 汽车电子:如车载信息娱乐系统、车身控制模块等。
    - 消费电子产品:便携式医疗设备、智能家居控制器等。
    4.2 使用建议
    在使用过程中,根据具体应用场景合理配置低功耗模式,特别是在非关键任务时启用 Sleep 或 Idle 模式以减少能耗。同时,确保正确连接外部晶振和电容,以实现最佳的时钟稳定性。

    5. 兼容性和支持


    5.1 兼容性
    PIC24FJ256GA705 系列与 Microchip 的其他 16 位微控制器具有良好的兼容性,例如 PIC24FJ128GA705 和 PIC24FJ64GA705。这些型号在引脚和软件上基本一致,方便用户进行硬件升级或软件迁移。
    5.2 支持服务
    Microchip 提供了全面的技术文档和开发工具,包括 MPLAB X IDE 和一系列调试器(如 ICD 和 PICKIT)。此外,公司还提供了详尽的应用笔记和在线技术支持,以帮助开发者解决各种技术难题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统无法正常启动 | 检查电源连接是否正确;确认复位电路无误 |
    | ADC 测量结果不准确 | 检查参考电压设置是否合适;校准 ADC |
    | 硬件无法进入 Sleep 模式 | 确保所有不需要的外设已关闭 |

    7. 总结和推荐


    7.1 综合评估
    PIC24FJ256GA705 系列以其卓越的性能、高度的灵活性和丰富的外设选择,成为市场上一款极具竞争力的产品。无论是对成本敏感的小型项目还是复杂的大规模应用,该系列微控制器都能提供可靠的支持。
    7.2 推荐使用
    对于需要高性能、多功能且对成本有一定要求的应用场合,强烈推荐选择 PIC24FJ256GA705 系列微控制器。其强大的功能组合和广泛的兼容性使其成为众多开发者的理想之选。

PIC24FJ128GA705-I/PT参数

参数
程序存储器类型 FLASH
速度 32MHz
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2V~3.6V
内核数 -
数据转换器 A/D 14x12b
外设 欠压检测/复位,DMA,I²S,LVD,POR,PWM,WDT
数据总线宽度 16bit
振荡器类型 内部
最大时钟频率 32MHz
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
EEPROM大小 -
核心处理器 PIC
I/O数量 40
程序存储器大小 128KB
最小工作供电电压 2V
RAM大小 16KB
通用封装 QFP
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

PIC24FJ128GA705-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ128GA705-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ128GA705-I/PT PIC24FJ128GA705-I/PT数据手册

PIC24FJ128GA705-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.1336
25+ ¥ 17.1336
库存: 1202
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.13
