首页  >  产品百科  >  PIC16LF15323-I/SL

PIC16LF15323-I/SL

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 32MHz 2KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 12 1.8V 3.6V 32MHz I2C,LINbus,SPI,UART,USART 224 x 8 A/D 11x10b,D/A 1x5b 8bit PIC SOIC-14 贴片安装
供应商型号: 2775003
供应商: 海外现货
标准整包数: 1

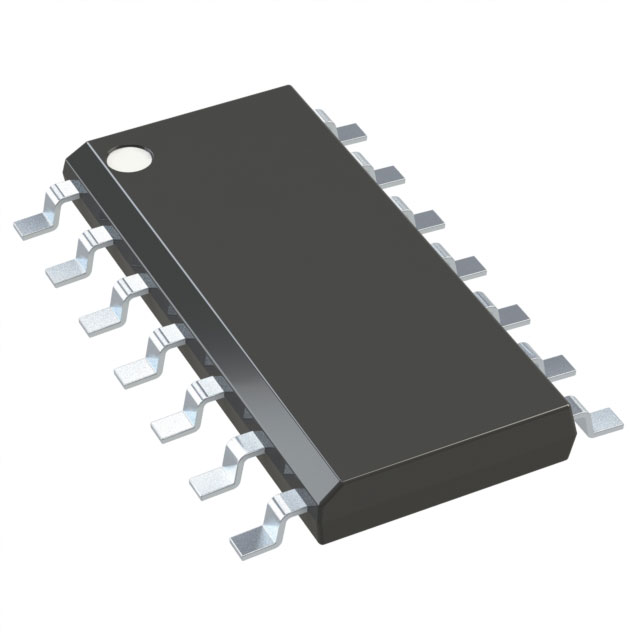

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16LF15323-I/SL

PIC16LF15323-I/SL概述

    PIC16(L)F15313/23 微控制器技术手册概述

    产品简介


    PIC16(L)F15313/23 系列微控制器由 Microchip Technology Inc. 设计,具有模拟功能、独立核心外设和通信外设,结合了超低功耗 (XLP) 技术,广泛应用于通用和低功耗场合。这些微控制器的特点是集成了多个 PWM、多种通信模块、温度传感器以及内存保护功能,如内存访问分区(MAP)和设备信息区域(DIA),以支持客户的数据保护和引导加载程序需求。

    技术参数


    - CPU 架构: 编译器优化的 RISC 架构
    - 时钟频率: DC 至 32 MHz
    - 指令周期: 最小 125 ns
    - 中断能力: 支持 16 层硬件堆栈
    - 存储器: 3.5 KB Flash 程序存储器,256 字节数据 SRAM
    - 电源电压范围: 1.8V 至 5.5V
    - 温度范围: 工业级:-40°C 至 85°C;扩展级:-40°C 至 125°C
    - 超低功耗模式: Sleep 模式下典型值为 50 nA @ 1.8V
    - 通信接口: 一个 EUSART,RS-232,RS-485 和 LIN 兼容
    - 模拟外设: 包括 ADC、DAC、比较器等

    产品特点和优势


    - 低功耗设计: 提供多种节能模式,如 DOZE、IDLE 和 SLEEP 模式,满足不同应用需求
    - 丰富的外设: 包括四组可配置逻辑单元 (CLC)、互补波形发生器 (CWG)、四个 10 位 PWM 等
    - 灵活的振荡器结构: 内置高精度内部振荡器及外部振荡器块
    - 增强的安全特性: 提供窗口看门狗定时器 (WWDT) 和失效安全时钟监视器 (FSCM)

    应用案例和使用建议


    - 家电控制: 利用其集成的 ADC 和 PWM 功能实现精确的电机控制
    - 工业自动化: 适合用于需要复杂信号处理的应用,如温度监控系统
    - 消费电子产品: 适用于需要超低功耗的应用场景,如便携式医疗设备
    建议根据具体应用场景合理配置微控制器的外设,例如通过软件调整振荡器频率来优化功耗。同时,充分利用其内置的调试功能,如集成在线调试接口,可以显著提升开发效率。

    兼容性和支持


    - 封装类型: 提供 PDIP、SOIC、DFN、TSSOP 和 UQFN 多种封装选择
    - 技术支持: Microchip 提供详尽的技术文档和支持服务,包括样品申请和技术咨询

    常见问题与解决方案


    1. 问题: 微控制器进入睡眠模式后无法唤醒
    解决方法: 检查 WDT 配置是否正确,确保复位源配置无误
    2. 问题: Flash 存储器写入失败
    解决方法: 确认 VDD 电压是否符合要求,检查是否有正确的时序设置

    总结和推荐


    总体而言,PIC16(L)F15313/23 系列微控制器凭借其出色的性能、丰富的外设和卓越的能效表现,在众多领域具有显著的竞争优势。强烈推荐用于需要高性能和低功耗平衡的设计项目。

PIC16LF15323-I/SL参数

参数
最大工作供电电压 3.6V
核心处理器 PIC
数据转换器 A/D 11x10b,D/A 1x5b
接口类型 I2C,LINbus,SPI,UART,USART
EEPROM大小 224 x 8
最小工作供电电压 1.8V
程序存储器类型 FLASH
RAM大小 2KB
电压-电源(Vcc/Vdd) 1.8V~3.6V
I/O数量 12
振荡器类型 内部
速度 32MHz
程序存储器大小 3.5KB
最大时钟频率 32MHz
内核数 -
数据总线宽度 8bit
外设 Brown-out Detect/Reset,POR,PWM,WDT
通用封装 SOIC-14
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC16LF15323-I/SL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16LF15323-I/SL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16LF15323-I/SL PIC16LF15323-I/SL数据手册

PIC16LF15323-I/SL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.58
25+ ¥ 6.997
100+ ¥ 6.997
库存: 952
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.58
直接购买
加入购物车
