ATTINY804-SSN

产品分类: 微控制器(MCU)

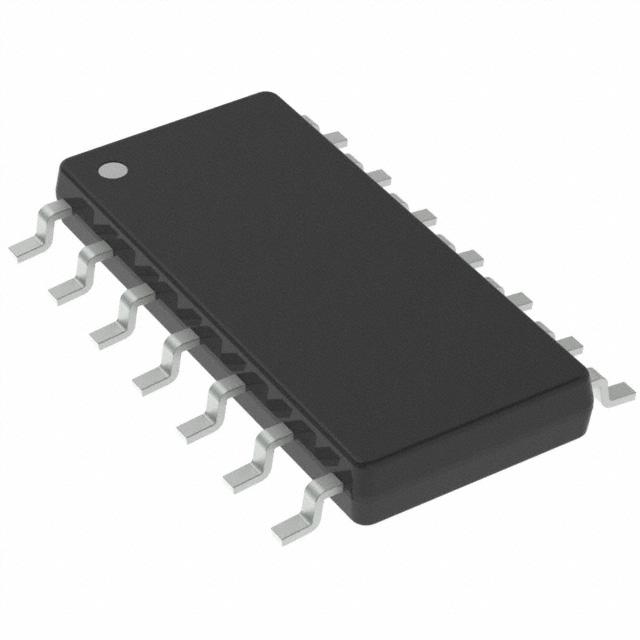

产品描述: Microchip ATtiny804系列单片机, AVR内核, 14针, SOIC150封装
供应商型号: ATTINY804-SSN
供应商: 国内现货
标准整包数: 25
MICROCHIP TECHNOLOGY 微控制器(MCU) ATTINY804-SSN

ATTINY804-SSN概述

    ATtiny804/806/807/1604/1606/1607 tinyAVR® 0-series Microcontroller技术手册

    1. 产品简介


    ATtiny804/806/807/1604/1606/1607是Microchip公司生产的tinyAVR® 0系列微控制器。这些微控制器采用AVR®处理器,具有硬件乘法器,最高运行频率可达20 MHz,内置8KB到16KB的Flash存储器、512字节到1024字节的SRAM以及128字节到256字节的EEPROM。它们提供多种封装选择,包括14引脚SOIC150、20引脚SOIC300、20引脚VQFN 3x3mm和24引脚VQFN 4x4mm,适用于广泛的应用领域。

    2. 技术参数


    以下是ATtiny804/806/807/1604/1606/1607的技术参数列表:
    - CPU
    - 运行频率:最高可达20 MHz
    - 单周期I/O访问
    - 两级中断控制器
    - 两周期硬件乘法器
    - 内存
    - Flash存储器:8KB至16KB
    - EEPROM:128字节至256字节
    - SRAM:512字节至1024字节
    - 写/擦写耐久度:
    - Flash:10,000次循环
    - EEPROM:100,000次循环
    - 数据保留:
    - 在55°C下可达40年
    - 系统
    - 电源上电复位(POR)
    - 棕外线检测器(BOD)
    - 时钟选项:
    - 16/20 MHz低功耗内部RC振荡器
    - 32.768 kHz超低功耗(ULP)内部RC振荡器
    - 外部时钟输入
    - 单针统一编程和调试接口(UPDI)
    - 三种睡眠模式:
    - 空闲模式(所有外设运行)
    - 待机模式
    - 停电模式(全数据保留)

    3. 产品特点和优势


    - AVR® CPU
    - 高达20 MHz的运行频率
    - 单周期I/O访问
    - 两级中断控制器
    - 双周期硬件乘法器
    - 内存
    - Flash、EEPROM和SRAM容量丰富,满足多样化的存储需求
    - 高写/擦写耐久度和长时间的数据保留能力
    - 系统特性
    - 多种时钟选项,灵活适应不同应用需求
    - 多级睡眠模式,降低功耗
    - 外设
    - 包括多种高级外设如USART、SPI、TWI、ADC等,为用户提供丰富的功能扩展

    4. 应用案例和使用建议


    - 应用案例
    - 工业自动化
    - 家用电器控制
    - 传感器节点
    - 使用建议
    - 在工业环境下,优先选用具有宽温度范围的型号,如-40°C至105°C或-40°C至125°C。
    - 通过选择合适的时钟源(如外部时钟输入),提高系统的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性
    - 支持多种时钟源和编程接口(UPDI)
    - 与各种标准接口(如USART、SPI、TWI)兼容
    - 支持
    - Microchip公司提供详细的开发文档和工具支持,便于开发者进行快速原型设计和生产。

    6. 常见问题与解决方案


    - 问题:如何确保数据的长期稳定性?
    - 解决方案:选用数据保留时间长的型号,并合理配置闪存和EEPROM的写入次数。

    - 问题:如何降低功耗?
    - 解决方案:利用多种睡眠模式,并根据具体应用场景调整时钟源。

    7. 总结和推荐


    ATtiny804/806/807/1604/1606/1607作为tinyAVR® 0系列的成员,具备高性能和高可靠性,适用于多种工业和消费电子应用。它丰富的外设资源和灵活的编程方式使其成为嵌入式系统开发的理想选择。推荐开发者在需要高性能微控制器的应用中考虑使用此产品。

ATTINY804-SSN参数

参数
内核数 1
EEPROM大小 128 x 8
最大时钟频率 20MHz
数据转换器 A/D 10x10b
最大工作供电电压 5.5V
程序存储器类型 FLASH
数据总线宽度 8bit
I/O数量 12
RAM大小 4KB
速度 20MHz
核心处理器 AVR
外设 Brown-out Detect/Reset,POR,WDT
振荡器类型 内部
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
最小工作供电电压 1.8V
电压-电源(Vcc/Vdd) 1.8V~5.5V
程序存储器大小 8KB
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

ATTINY804-SSN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATTINY804-SSN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY ATTINY804-SSN ATTINY804-SSN数据手册

ATTINY804-SSN封装设计

查看详情并下载
Symbol
Footprint
3D Model
