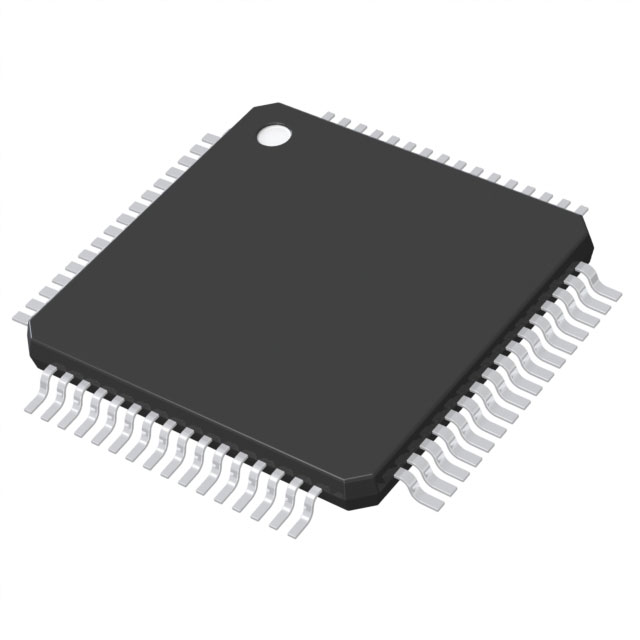

PIC18F66K22-I/PTRSL

产品分类: 微控制器(MCU)
产品描述: Microchip PIC18F系列单片机, PIC内核, 64针, TQFP封装, 0CAN通道
供应商型号: 8233895
供应商: 海外现货
标准整包数: 2
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC18F66K22-I/PTRSL

PIC18F66K22-I/PTRSL概述

    PIC18F87K22 Family Microcontroller: A Comprehensive Guide

    1. 产品简介


    产品类型: PIC18F87K22是Microchip Technology Inc.推出的高性能微控制器系列。这一系列融合了PIC18系列的传统优势——强大的计算能力和丰富的功能集——提供了极具竞争力的价格点。这些特性使其成为许多对价格敏感但要求高性能的应用的理想选择。
    主要功能:
    - 高效低功耗模式管理(包括运行、空闲和睡眠模式)
    - 多种时钟源选项
    - 强大的存储选项(内置闪存和数据EEPROM)
    - 多种外围模块(如捕捉比较PWM、计时器、模拟比较器等)
    应用领域:
    适用于工业控制、消费电子产品、智能家居系统等领域。

    2. 技术参数


    核心参数:
    - 工作电压范围:1.8V至5.5V
    - 时钟频率:高达64MHz
    - 内置闪存:最高可达128KB
    - 数据EEPROM:1024字节
    - SRAM:最高可达4KB
    功耗参数:
    - 运行模式电流:典型值为5.5μA
    - 空闲模式电流:典型值为1.7μA
    - 睡眠模式电流:典型值为20nA
    - 实时时钟电流:典型值为700nA
    其他特性:
    - 支持多种时钟源(外部RC、晶体振荡器等)
    - 集成电压参考和模拟比较器
    - 丰富的外围模块(如SPI、I2C、UART、PWM等)

    3. 产品特点和优势


    独特功能:
    - 支持XLP(Extra Low-Power)技术,可以在低功耗模式下提供更长的工作时间。
    - 内置多通道12位ADC和多种外围模块,方便系统集成。
    - 支持在软件控制下的自编程能力。
    优势:
    - 高度可配置,满足不同应用场景的需求。
    - 长期可靠的闪存保留时间(最低40年)。
    - 集成了多种功能,减少了外部组件的需求,降低了成本。

    4. 应用案例和使用建议


    应用案例:
    该微控制器广泛应用于各种需要高效能低功耗的应用场合,如智能家电、工业自动化控制系统、远程传感器节点等。
    使用建议:
    - 在设计电路时,确保电源稳定,避免因电压波动导致的不稳定运行。
    - 充分利用内置的多个外围模块,合理规划引脚分配。
    - 注意软件设计时的功耗管理策略,充分利用低功耗模式来延长电池寿命。

    5. 兼容性和支持


    兼容性:
    - PIC18F87K22可以与其他标准的MCU接口设备(如SPI、I2C等)无缝对接。
    - 支持多种时钟源和内部振荡器,提高了系统的灵活性和可靠性。
    厂商支持:
    - Microchip提供了详尽的技术文档和支持资源,帮助用户快速上手并解决可能出现的问题。
    - 客户可以访问Microchip的官方网站获取最新的数据手册和技术支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动进入Sleep模式 | 检查配置寄存器中的PMCON寄存器设置是否正确 |
    | 程序运行异常 | 确认使用的时钟源和配置设置是否匹配 |
    | 通信错误 | 检查通信协议和硬件连接是否正确 |

    7. 总结和推荐


    总结:
    PIC18F87K22是一款集高性能与低功耗于一身的微控制器,非常适合于对价格敏感但需要强大处理能力的应用场合。其丰富的外围模块和高度的灵活性使它在众多微控制器中脱颖而出。
    推荐:
    强烈推荐给需要高性能、低功耗解决方案的开发者和设计师。其广泛的接口兼容性和Microchip提供的全面技术支持,使得项目开发变得更加顺畅。

PIC18F66K22-I/PTRSL参数

参数
I/O数量 53
RAM大小 4KB
速度 64MHz
程序存储器大小 64KB
数据转换器 A/D 16x12b
EEPROM大小 1 x 8
核心处理器 PIC
最小工作供电电压 1.8V
振荡器类型 内部
数据总线宽度 8bit
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,LVD,POR,PWM,WDT
内核数 -
接口类型 I2C,LINbus,SPI,UART,USART
最大时钟频率 64MHz
最大工作供电电压 3.6V,5.5V
电压-电源(Vcc/Vdd) 1.8V~5.5V
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

PIC18F66K22-I/PTRSL厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC18F66K22-I/PTRSL数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC18F66K22-I/PTRSL PIC18F66K22-I/PTRSL数据手册

PIC18F66K22-I/PTRSL封装设计

查看详情并下载
Symbol
Footprint
3D Model
