首页  >  产品百科  >  DSPIC33EP128GS805T-I/PT

DSPIC33EP128GS805T-I/PT

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 8KB FLASH 128KB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 33 3V 3.6V 70MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART A/D 17x12b,D/A 1x12b 16bit dsPIC QFP 贴片安装,黏合安装 7mm*7mm*1mm
供应商型号: DSPIC33EP128GS805T-I/PT
供应商: 国内现货
标准整包数: 1000

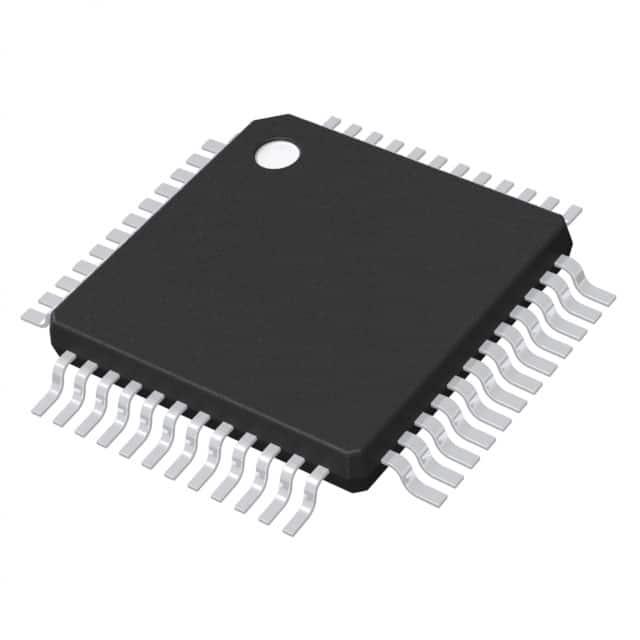

MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33EP128GS805T-I/PT

DSPIC33EP128GS805T-I/PT概述

    # dsPIC33EPXXXGS70X/80X 家族数字信号控制器产品技术手册

    1. 产品简介


    1.1 产品概述
    dsPIC33EPXXXGS70X/80X 系列是Microchip公司推出的高性能16位数字信号控制器(DSC),专门针对数字电源、电机控制和其他高性能嵌入式应用而设计。这一系列集成了高精度模拟和数字外设,具有卓越的计算能力和灵活的外围接口,是电源管理、电机控制和数字信号处理的理想选择。
    1.2 主要功能
    - 高性能CPU:基于dsPIC33E内核,最高可达70 MIPS(-40°C至+85°C)或60 MIPS(-40°C至+125°C)。
    - 多重存储器架构:双分区Flash程序存储器,支持实时更新。
    - 丰富的通信接口:包括UART、SPI、I2C和CAN模块。
    - 高速PWM模块:支持多种模式,适用于多种电力转换应用。
    - 先进模拟功能:12位ADC、高速比较器、可编程增益放大器(PGA)和数模转换器(DAC)。
    1.3 应用领域
    - 数字电源(如开关电源、PFC、AC/DC和DC/DC转换器)
    - 工业电机控制(如变频器、伺服驱动器)
    - 汽车电子(符合AEC-Q100标准,支持汽车安全要求)
    - 通信设备(支持LIN、IrDA和I2S)

    2. 技术参数


    2.1 电气特性
    - 工作电压:3.0V 至 3.6V
    - 温度范围:
    - -40°C 至 +85°C,最高可达70 MIPS
    - -40°C 至 +125°C,最高可达60 MIPS
    - 功耗:
    - 动态电流:0.5 mA/MHz(典型值)
    - 停机模式电流:20 μA(典型值)
    2.2 存储器配置
    - Flash程序存储器容量:64K至128KB
    - RAM容量:8KB
    - 外部可扩展I/O引脚:20至67个(视封装类型而定)
    2.3 时钟与电源管理
    - 内置±0.9%精度的内部振荡器
    - 可编程PLL支持多倍频输出
    - 独立看门狗定时器和失效安全时钟监控(FSCM)
    2.4 外设接口
    - 两个UART模块,支持LIN/J2602协议
    - 三个可变宽度的SPI模块,支持8x16或8x8 FIFO模式
    - 两个I2C模块,支持高达1 Mbit/s
    - 四通道DMA,提高数据传输效率

    3. 产品特点和优势


    3.1 突出特点
    - 实时更新能力:通过双分区Flash支持编程时运行(LiveUpdate),显著提升系统可靠性。
    - 高性能PWM:提供八个独立PWM通道,支持中心对齐、互补、冗余等多种模式。
    - 先进模拟功能:具备高精度ADC、高速比较器和PGA,适配多种精密测量需求。
    3.2 市场竞争力
    - 集成度高,无需额外电路即可实现复杂的电力转换控制。
    - 功耗低,适合电池供电设备。
    - 符合工业和汽车领域的严格认证要求。

    4. 应用案例和使用建议


    4.1 应用案例
    案例1:开关电源设计
    利用dsPIC33EPXXXGS70X/80X的高速PWM和ADC功能,可以快速调节输出电压,实现高效的开关电源设计。
    案例2:电机控制
    通过内置的高精度PWM和比较器功能,可以精确控制电机的速度和方向,适合工业自动化场景。
    4.2 使用建议
    - 在高精度应用中,建议使用PGA放大输入信号以提高信噪比。
    - 设置适当的Brown-out Reset(BOD)阈值,确保电源稳定性。

    5. 兼容性和支持


    5.1 兼容性
    - 支持多种通信协议(如I2C、SPI、CAN),可轻松集成到现有系统中。
    - 封装形式多样,适应不同尺寸和散热需求。
    5.2 厂商支持
    - 提供详尽的技术文档和开发工具链(如MPLAB X IDE)。
    - 24小时技术支持,涵盖硬件设计和软件调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | PWM输出频率不稳定 | 调整时钟源或PLL设置 |
    | ADC读数偏差大 | 检查输入滤波电路或校准ADC |

    7. 总结和推荐


    7.1 综合评估
    dsPIC33EPXXXGS70X/80X家族以其卓越的性能、丰富的外设和广泛的兼容性成为数字电源和电机控制领域的理想选择。其紧凑的设计和灵活的开发环境也大大降低了项目成本和开发周期。
    7.2 推荐结论
    强烈推荐使用dsPIC33EPXXXGS70X/80X系列数字信号控制器,特别是在需要高精度、高性能和多功能集成的应用场景中。无论是在研发阶段还是批量生产,这款产品都能带来显著的优势和可靠的支持。

DSPIC33EP128GS805T-I/PT参数

参数
最大时钟频率 70MHz
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
电压-电源(Vcc/Vdd) 3V~3.6V
最小工作供电电压 3V
内核数 -
EEPROM大小 -
速度 -
I/O数量 33
程序存储器大小 128KB
振荡器类型 内部
RAM大小 8KB
数据总线宽度 16bit
最大工作供电电压 3.6V
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
核心处理器 dsPIC
数据转换器 A/D 17x12b,D/A 1x12b
长*宽*高 7mm*7mm*1mm
通用封装 QFP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

DSPIC33EP128GS805T-I/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33EP128GS805T-I/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33EP128GS805T-I/PT DSPIC33EP128GS805T-I/PT数据手册

DSPIC33EP128GS805T-I/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 59.3589
2000+ ¥ 58.3083
3000+ ¥ 57.783
库存: 7000
起订量: 1000 增量: 1600
交货地:
最小起订量为:1000
合计: ¥ 59358.9
直接购买
加入购物车
