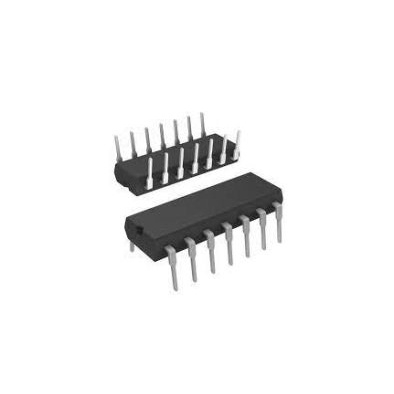

PIC16F630-E/P

产品分类: 微控制器(MCU)
产品描述: PIC系列单片机, PIC内核, 14针, DIP封装
供应商型号: PIC16F630-E/P
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F630-E/P

PIC16F630-E/P概述

    高质量文章:PIC16F630/676 8位CMOS微控制器技术详解

    产品简介


    PIC16F630/676 是一款由Microchip Technology生产的高性能14引脚Flash存储器嵌入式微控制器。该系列微控制器基于增强型精简指令集计算机(RISC)架构,提供卓越的处理能力和低功耗特性,适用于广泛的应用领域。PIC16F630适用于基本控制任务,而PIC16F676则额外集成了一路10位模数转换器(ADC),使其更适合需要模拟信号处理的场合。
    这些芯片非常适合工业、消费电子和汽车应用,如家电控制、传感器接口、电池管理、LED驱动以及其他对低功耗和高性能要求较高的嵌入式系统。

    技术参数


    以下是PIC16F630/676的主要技术规格:
    | 参数类别 | 描述 |

    | 处理器架构 | 8位RISC架构,单周期指令执行(除分支外) |
    | 时钟频率 | DC至20 MHz(DC至200 ns指令周期) |
    | 存储容量 | Flash程序存储器:1KB;数据存储器:64B |
    | 寄存器配置 | 128字节EEPROM、12个双向I/O引脚 |
    | ADC模块 | PIC16F676仅支持10位分辨率,可编程8通道输入 |
    | 工作电压范围 | 2.0V至5.5V |
    | 温度范围 | 工业级(-40°C至85°C)、扩展级(-40°C至125°C) |
    | 功耗 | 睡眠模式下电流消耗典型值为1nA |
    | 代码保护 | 支持硬件级代码保护 |
    此外,这些微控制器还配备了多种外围设备,如比较器模块、定时器模块、中断功能以及内部/外部振荡器选项。

    产品特点和优势


    1. 高可靠性:内置多种保护机制,如电源上电复位(POR)、掉电检测(BOD)和看门狗定时器(WDT)。
    2. 灵活的I/O配置:12个双向I/O引脚支持独立方向控制,适合直接驱动LED或其他负载。
    3. 低功耗设计:支持睡眠模式和超低待机电流(典型值1nA),非常适合电池供电设备。
    4. 多功能集成:集成了模拟比较器、ADC(PIC16F676)以及多种定时器功能,减少对外部组件的需求。
    5. 易于开发:通过ICSP(In-Circuit Serial Programming)技术实现在线编程,便于调试和升级。

    应用案例和使用建议


    PIC16F630/676广泛应用于以下场景:
    - 智能家居设备:用于温控器、灯光控制器等设备中,结合模拟输入处理用户操作。
    - 电池管理系统:配合ADC监测电池电压、温度等参数。
    - 工业自动化:用作小型电机控制单元,利用丰富的定时器功能实现精准脉冲输出。
    使用建议:
    - 对于复杂的模拟信号处理任务,优先选择PIC16F676以充分发挥其ADC的优势。
    - 在功耗敏感的设计中,确保合理设置工作模式(正常运行、休眠或停止模式),以降低整体能耗。
    - 利用中断功能优化响应速度,避免频繁轮询浪费资源。

    兼容性和支持


    PIC16F630/676具有良好的硬件兼容性,可以无缝连接大多数常见的模拟或数字外设。Microchip为其提供了全面的支持,包括免费的MPLAB X集成开发环境(IDE)、在线文档库及全球技术支持服务。此外,开发者可以通过官方网站下载最新的技术资料和固件更新。

    常见问题与解决方案


    以下为一些常见问题及其解决方法:
    1. 问题:无法正确进入休眠模式
    解决方法:检查电源管理和寄存器配置是否符合规范,特别是POR相关设置。
    2. 问题:ADC转换结果不准确
    解决方法:验证参考电压(VREF)是否稳定,并重新校准ADC寄存器。
    3. 问题:程序运行出现异常
    解决方法:检查代码是否存在地址溢出或堆栈冲突情况,使用调试工具定位错误。

    总结和推荐


    总体而言,PIC16F630/676是一款性价比极高的微控制器,特别适合那些需要低功耗、高可靠性和多功能集成的嵌入式项目。其丰富的外围设备、高效的开发工具链以及Microchip提供的完善支持体系,使得这一系列芯片成为众多工程师的首选。
    推荐指数:★★★★☆
    适合人群:初学者与中级开发者;尤其推荐用于小规模嵌入式系统开发。

PIC16F630-E/P参数

参数
速度 20MHz
EEPROM大小 128 x 8
程序存储器大小 1.75KB
内核数 -
最大工作供电电压 5.5V
最小工作供电电压 2V
核心处理器 PIC
数据总线宽度 8bit
接口类型 RS-232,USB
数据转换器 -
电压-电源(Vcc/Vdd) 2V~5.5V
振荡器类型 内部
I/O数量 12
程序存储器类型 FLASH
最大时钟频率 20MHz
RAM大小 4Kbit
外设 Brown-out Detect/Reset,POR,WDT
长*宽*高 19.05mm*6.35mm*3.3mm
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装
