首页  >  产品百科  >  PIC12F629-E/SN

PIC12F629-E/SN

产品分类: 微控制器(MCU)
产品描述: Microchip PIC12F系列单片机, PIC内核, 8针, SOIC封装, 0CAN通道
供应商型号: AV-S-MCCPIC12F629ESN
供应商: Avnet
标准整包数: 100

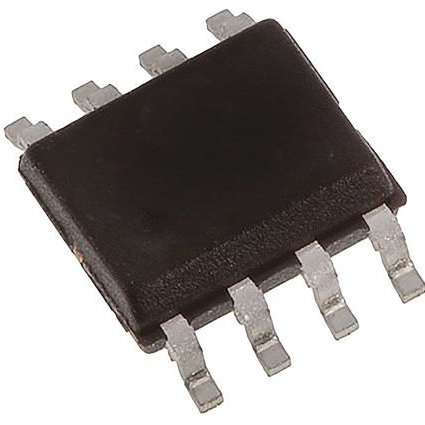

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12F629-E/SN

PIC12F629-E/SN概述

    PIC12F629/675 数据手册解析

    产品简介


    产品概述
    PIC12F629/675 是一款8针封装的闪存8位CMOS微控制器。它们由Microchip Technology Inc.设计制造,专为各种嵌入式控制系统和小型电子产品设计。该系列微控制器具有高性能的RISC CPU,适用于工业控制、家用电器、传感器接口和消费电子等领域。
    主要功能
    - 高性能RISC CPU:仅需学习35条指令,运行速度高达20 MHz(200 ns指令周期)。
    - 内置中断能力,可处理8级硬件堆栈。
    - 支持内部和外部振荡器选项。
    - 睡眠模式、低功耗和宽电压范围。
    - 集成了多个I/O端口、模拟比较器模块和ADC模块(仅限PIC12F675)。

    技术参数


    核心规格
    - 存储器:
    - PIC12F629: 1K字14位Flash程序存储器,64字节SRAM数据存储器,128字节EEPROM数据存储器。
    - PIC12F675: 同上,额外集成10位ADC。
    - 外围模块:
    - 6个I/O端口,带有单独的方向控制。
    - 8位定时器/计数器(Timer0)。
    - 16位定时器/计数器(Timer1),带有预分频器。
    - 模拟比较器模块,带有一个模拟比较器和可编程电压参考。
    - ADC模块(仅限PIC12F675):10位分辨率,4通道输入。
    电气特性
    - 工作电压范围:2.0V至5.5V。
    - 工作频率:最高可达20 MHz。
    - 低功耗:待机电流典型值为1 nA(2.0V),运行电流典型值为8.5 μA(32 kHz,2.0V)。
    - 工作温度范围:工业级和扩展温度范围。
    物理特性
    - 封装类型:8针PDIP、SOIC、MLF-S和DFN。
    - 工作温度:-40°C至+85°C。

    产品特点和优势


    独特功能和优势
    - 高性能RISC CPU:简化编程,提高执行效率。
    - 广泛的电源适应性:能够在2.0V到5.5V之间稳定工作,适合各种电池供电设备。
    - 高可靠性:内部振荡器出厂校准,精度达到±1%;内置看门狗定时器,提供独立振荡器以确保可靠运行。
    - 低功耗特性:多种低功耗模式,减少功耗需求,延长设备寿命。
    - 丰富的外设:集成了多个I/O端口、模拟比较器和ADC,减少外围电路复杂度,降低成本。

    应用案例和使用建议


    应用场景
    - 家庭自动化:用于智能插座、温控系统等。
    - 工业控制:用于电机驱动、传感器接口等。
    - 消费电子:用于遥控器、玩具控制板等。
    使用建议
    - 在选择振荡器时,建议优先考虑内部振荡器以简化电路设计并降低成本。
    - 在使用定时器和ADC时,应注意电源和接地线路的稳定性,避免噪声干扰。
    - 可以利用中断功能实现高效的任务调度,例如在传感器数据更新时触发特定事件处理。

    兼容性和支持


    兼容性
    - PIC12F629/675与多种开发工具兼容,包括MPLAB X IDE、PICkit调试器和ICSP(In-Circuit Serial Programming)。
    - 该系列产品易于集成到现有电路设计中,与多种传感器和其他外围设备无缝连接。
    支持和维护
    - Microchip提供了详尽的技术文档和支持服务,用户可以通过其官方网站获取最新的数据手册和技术支持资料。
    - 用户还可以通过Microchip的销售办公室或技术支持热线获得更详细的帮助。

    常见问题与解决方案


    常见问题及解决方案
    - 问题:如何配置看门狗定时器?
    解决方案:参阅数据手册第5章“定时器1模块”,按照说明设置看门狗定时器参数。
    - 问题:怎样初始化ADC模块?
    解决方案:查阅数据手册第7章“模拟数字转换器(A/D)模块”,按照步骤初始化ADC。
    - 问题:如何利用中断功能进行事件处理?
    解决方案:参照数据手册第9章“CPU特殊功能”,根据需要配置中断向量表和中断处理函数。

    总结和推荐


    综合评估
    - PIC12F629/675是面向嵌入式控制系统的理想选择。它集成了高性能CPU和多种低功耗特性,同时具备强大的外设集成能力。
    - 该系列微控制器适用于广泛的应用领域,如家庭自动化、工业控制和消费电子等。
    - 强烈推荐使用PIC12F629/675进行项目开发,特别是对于需要高性能、低功耗和丰富外设接口的应用场合。
    Microchip作为业界领先的半导体制造商,始终致力于提供高质量的产品和服务,确保用户能够顺利开展开发工作。如果您对产品有任何疑问或需要更多技术支持,请访问Microchip的官方网站或联系当地销售代表。

PIC12F629-E/SN参数

参数
外设 POR,WDT
接口类型 RS-232,USB
振荡器类型 内部
电压-电源(Vcc/Vdd) 2V~5.5V
速度 20MHz
程序存储器大小 1.75KB
数据总线宽度 8bit
最小工作供电电压 2V
I/O数量 5
程序存储器类型 FLASH
核心处理器 PIC
最大时钟频率 20MHz
数据转换器 -
内核数 -
RAM大小 4Kbit
最大工作供电电压 5.5V
EEPROM大小 128 x 8
长*宽*高 4.9mm*3.9mm*1.25mm
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC12F629-E/SN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12F629-E/SN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12F629-E/SN PIC12F629-E/SN数据手册

PIC12F629-E/SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 1.498 ¥ 13.2571
600+ $ 1.485 ¥ 13.1418
库存: 400
起订量: 200 增量: 100
交货地:
最小起订量为:200
合计: ¥ 2651.42
