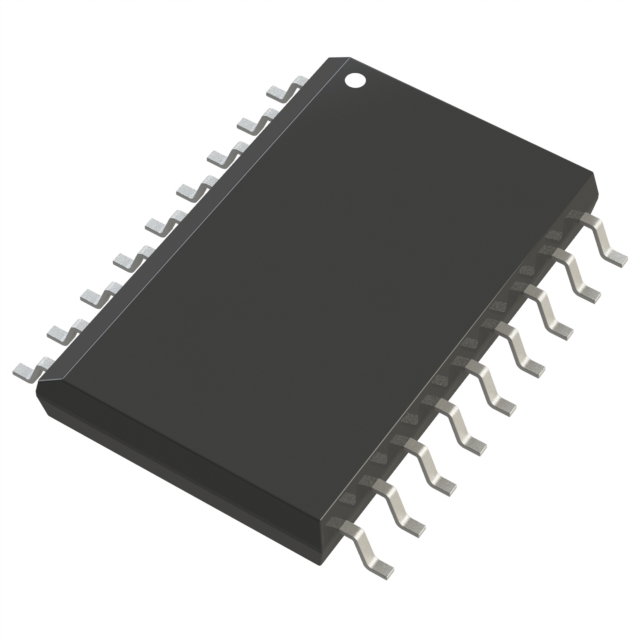

DSPIC33FJ06GS101A-I/SO

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 2KB FLASH 6KB Brown-out Detect/Reset,POR,PWM,WDT 内部 13 3V 3.6V 40MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 6x10b 16bit dsPIC SOIC-18 贴片安装
供应商型号: 579-33F06GS101AISO
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) DSPIC33FJ06GS101A-I/SO

DSPIC33FJ06GS101A-I/SO概述

    dsPIC33FJ06GS001/101A/102A/202A 和 dsPIC33FJ09GS302 产品技术手册

    1. 产品简介


    dsPIC33FJ06GS001/101A/102A/202A 和 dsPIC33FJ09GS302 是由Microchip Technology公司开发的一系列16位数字信号控制器(Digital Signal Controller, DSC)。这些微控制器适用于需要高性能和高精度控制的应用场合,如电源管理、电机控制、通信接口等。它们具有双核结构,结合了DSP(数字信号处理器)和MCU(微控制器)的功能,可以处理复杂的信号处理任务并提供高效的计算能力。

    2. 技术参数


    - 工作条件:工作电压为3.0V到3.6V,工作温度范围为-40°C至+125°C。
    - 时钟管理:内部振荡器误差±2%,支持多种时钟源和频率调整功能。
    - 功率管理:低功耗模式(睡眠、空闲、减缓);典型动态电流为2.0mA/MHz,静态电流为135µA。
    - 高速PWM:支持高达三对PWM输出,分辨率可达1.04ns,适用于各种模拟和电力转换应用。
    - 高级模拟功能:包含两个高速比较器,集成ADC模块(10位分辨率,采样速度达2Msps)。
    - 定时器/输入捕获/输出比较:支持多种定时器、输入捕获和输出比较功能。
    - 通信接口:支持UART、SPI、I2C等多种通信接口,最高通信速率可达10Mbps。
    - 输入/输出:可配置的输入/输出引脚,支持高达18mA的驱动电流,兼容5V信号。

    3. 产品特点和优势


    - 高性能计算能力:采用双累加器架构,支持单周期乘法和硬件除法,适合复杂运算。
    - 高精度模拟功能:集成高精度ADC和比较器,支持多达8个模拟输入通道。
    - 灵活的PWM控制:支持多个PWM输出通道,分辨率高,死区时间可调。
    - 强大的电源管理和保护:内置多种电源管理模式和故障检测机制,确保系统的可靠运行。
    - 丰富的外设资源:集成了多个定时器、通信接口和其他外围设备,便于系统集成和扩展。

    4. 应用案例和使用建议


    这些微控制器广泛应用于电源管理、电机控制、通信接口等领域。例如,在开关电源设计中,可以通过PWM模块实现高效能的电源调节。在电机控制中,利用高速ADC和比较器实现精确的反馈控制。
    使用建议:
    - 在选择引脚配置时,注意引脚的复用功能,根据实际需求合理分配。
    - 针对不同的应用场景,通过配置合适的时钟源和电源管理模式来优化系统性能。
    - 使用内置的调试工具进行代码调试和性能监测,提高开发效率。

    5. 兼容性和支持


    - 兼容性:支持多种标准通信协议(如LIN/J2602、IrDA、I2C、SPI、UART),可与其他常用电子元器件和设备无缝对接。
    - 技术支持:提供详细的文档和技术支持服务,包括在线论坛、开发工具和软件库,帮助用户快速上手。

    6. 常见问题与解决方案


    - 问题一:如何设置正确的时钟源?
    - 解决方案:参考手册中的时钟管理章节,根据实际应用需求配置适当的时钟源和频率。

    - 问题二:如何优化系统的低功耗模式?
    - 解决方案:合理选择睡眠模式,并在需要时通过中断唤醒系统,以达到节能的目的。

    - 问题三:如何进行有效的系统调试?
    - 解决方案:利用内嵌的调试工具(如JTAG)进行代码跟踪和性能测试,确保程序正常运行。

    7. 总结和推荐


    综合评估:dsPIC33FJ06GS001/101A/102A/202A 和 dsPIC33FJ09GS302 微控制器凭借其高性能计算能力、丰富的外设资源和灵活的配置选项,在多个应用领域表现出色。它特别适合需要高精度控制和强大计算能力的应用场合。
    推荐意见:如果你的应用需要高效的信号处理能力和高度集成的外设资源,强烈推荐使用这些微控制器。它们提供了丰富的文档和支持,可以帮助开发者快速开发出高质量的产品。

DSPIC33FJ06GS101A-I/SO参数

参数
程序存储器大小 6KB
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据总线宽度 16bit
数据转换器 A/D 6x10b
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 3V~3.6V
I/O数量 13
核心处理器 dsPIC
RAM大小 2KB
程序存储器类型 FLASH
最大时钟频率 40MHz
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
振荡器类型 内部
最小工作供电电压 3V
速度 -
内核数 -
通用封装 SOIC-18
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

DSPIC33FJ06GS101A-I/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSPIC33FJ06GS101A-I/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY DSPIC33FJ06GS101A-I/SO DSPIC33FJ06GS101A-I/SO数据手册

DSPIC33FJ06GS101A-I/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
