PIC16F1765-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, PDIP封装
供应商型号: PIC16F1765-I/P
供应商: 国内现货
标准整包数: 5

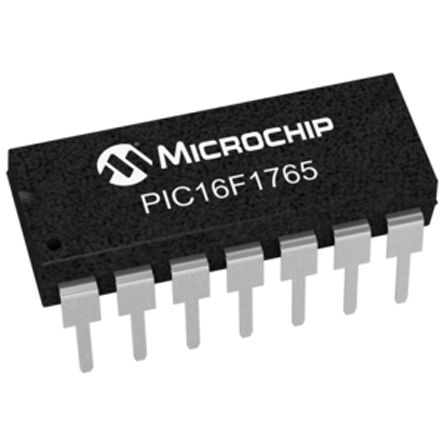

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1765-I/P

PIC16F1765-I/P概述

    PIC16(L)F1764/5/8/9 技术手册

    1. 产品简介


    产品类型: PIC16(L)F1764/5/8/9系列微控制器属于8位Flash型微控制器,主要应用于工业控制、通信接口、传感器监控等领域。
    主要功能:
    - 集成智能模拟和数字外设,提供高达两个独立闭环通道的功能。
    - 支持多种定时器、比较器、DAC和ADC等高级模拟功能。
    - 配备低功耗特性,适合电池供电的应用场景。
    应用领域:
    - 工业自动化控制系统
    - 智能家居及楼宇自动化系统
    - 环境监测设备
    - 汽车电子
    - 医疗设备

    2. 技术参数


    工作条件:
    - 工作电压范围:1.8V到3.6V(PIC16LF1764/5/8/9),2.3V到5.5V(PIC16F1764/5/8/9)
    - 温度范围:工业级(-40°C至+85°C),扩展级(-40°C至+125°C)
    存储容量:
    - Flash程序存储器:最高可达14 Kbytes
    - 数据SRAM:最高可达1024 Bytes
    时钟频率:
    - 内部振荡器:最高32 MHz
    - 低功耗内部振荡器:31 kHz
    外设:
    - 数字外设:USART、SPI、I2C、RS-232、RS-485、LIN兼容
    - 模拟外设:最多4个比较器,1个固定电压参考,最多12个外部输入通道的ADC
    - 电源管理:低功耗BOR(LPBOR)、睡眠模式(Sleep)电流低于50 nA
    - 时序外设:最多四个8位定时器,最多三个16位定时器
    封装形式:
    - PDIP
    - SOIC
    - TSSOP
    - QFN
    - SSOP

    3. 产品特点和优势


    - C语言编译器优化的RISC架构: 架构设计使得代码执行效率高,指令集简化为49条。
    - 多功能集成: 除了基本的定时器、中断功能,还包含比较器、模拟外设等。
    - 低功耗设计: 睡眠模式下的电流消耗极低,符合电池供电需求。
    - 灵活的引脚配置: 支持动态重新配置,提高了电路设计的灵活性。
    - 高可靠性: Flash存储器具有高达10万次擦写周期的耐用性,确保长时间运行无误。

    4. 应用案例和使用建议


    应用场景示例:
    - 智能家居系统:通过集成的传感器接口和模拟外设,可实现温度、湿度检测等功能。
    - 汽车电子:可用于发动机控制系统,具备高精度测量和快速响应能力。
    - 工业控制系统:具备强大的定时器和比较器,可用于复杂的控制算法。
    使用建议:
    - 在设计中应考虑系统的功耗管理,充分利用低功耗模式。
    - 根据实际应用场景选择合适的封装类型。
    - 利用丰富的外围设备配置,增强系统的功能和灵活性。

    5. 兼容性和支持


    - 兼容性:广泛兼容多种工业标准通信协议,如USART、SPI、I2C等。
    - 技术支持:Microchip提供了详细的文档和技术支持,用户可通过官方网站获取。

    6. 常见问题与解决方案


    - Q: 如何设置正确的电源电压?
    - A: 确认微控制器的工作电压范围,一般为1.8V至5.5V。使用外部电源稳压器来确保稳定的输入电压。

    - Q: 如何避免干扰信号的影响?
    - A: 使用屏蔽线缆减少外部干扰;合理布置PCB,保持模拟和数字信号隔离;利用内置滤波器和屏蔽技术提高抗干扰性能。

    - Q: 如何调试时钟频率?
    - A: 利用内部振荡器或外部晶体振荡器进行精确的时钟控制。注意校准内部振荡器,以获得更高的精度。

    7. 总结和推荐


    综合评估:
    - PIC16(L)F1764/5/8/9系列微控制器凭借其紧凑的设计、丰富多样的外设和出色的低功耗表现,在工业控制和嵌入式系统设计中有着广泛的应用前景。
    - 设计简单易用,适用于需要高性能且对功耗敏感的应用场景。
    推荐使用:
    鉴于其卓越的性能、灵活的功能和广泛的适用性,强烈推荐在各类控制系统、传感器接口和物联网设备中采用PIC16(L)F1764/5/8/9系列微控制器。

PIC16F1765-I/P参数

参数
电压-电源(Vcc/Vdd) 2.3V~5.5V
I/O数量 12
最小工作供电电压 2.5V
最大工作供电电压 3.6V
接口类型 I2C,LINbus,SPI,UART,USART
核心处理器 PIC
数据转换器 A/D 8x10b,D/A 1x5b,1x10b
最大时钟频率 32MHz
速度 32MHz
程序存储器大小 14KB
振荡器类型 内部
数据总线宽度 8bit
EEPROM大小 128 x 8
外设 欠压检测/复位,POR,PWM,WDT
程序存储器类型 FLASH
内核数 -
RAM大小 1KB
长*宽*高 19.558mm(长度)*5.334mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

PIC16F1765-I/P厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F1765-I/P数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F1765-I/P PIC16F1765-I/P数据手册

PIC16F1765-I/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 15.268
15+ ¥ 14.9637
库存: 150
起订量: 35 增量: 0
交货地:
最小起订量为:15
合计: ¥ 224.45
