PIC24HJ128GP202-E/MM

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 8KB FLASH 128KB Brown-out Detect/Reset,DMA,POR,PWM,WDT 内部 21 3V 3.6V 40MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 10x10b/12b 16bit PIC QFN 贴片安装 6mm*6mm*880μm
供应商型号: 579-PIC24128GP202EMM
供应商: Mouser
标准整包数: 1

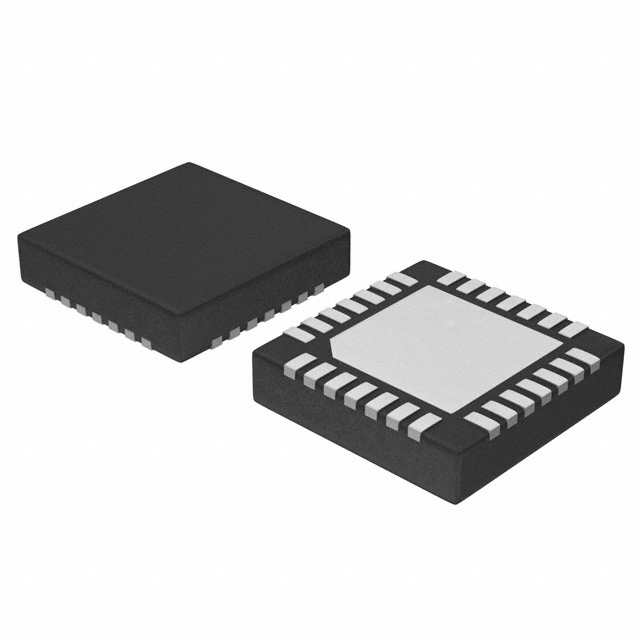

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24HJ128GP202-E/MM

PIC24HJ128GP202-E/MM概述


    产品简介


    PIC24HJ32GP302/304, PIC24HJ64GPX02/X04 和 PIC24HJ128GPX02/X04
    产品类型:这些器件属于16位微控制器家族,包含PIC24HJ32GP302/304、PIC24HJ64GPX02/X04 和 PIC24HJ128GPX02/X04三种型号。它们被广泛应用于工业控制、汽车电子、消费电子产品和通信设备等领域。
    主要功能:
    - 高效数学引擎,支持单周期乘法及硬件除法。
    - 高精度模拟功能,如10/12位ADC,具有1.1Msps/500ksps的转换速率。
    - 丰富的系统外设,包括多个计时器、输入捕捉、输出比较、实时时钟日历等。
    - 多种通信接口,如UART、SPI、I2C和增强型CAN(ECAN)模块。
    应用领域:
    适用于工业自动化、汽车电子、消费电子和各种通信设备中,特别是在需要高性能和高可靠性的场合。

    技术参数


    - 工作电压范围:3.0V至3.6V
    - 工作温度范围:
    - -40°C 至 +150°C (DC至20MIPS)
    - -40°C 至 +125°C (DC至40MIPS)
    - 时钟管理:内部振荡器误差±2%,可编程PLL和振荡器时钟源,故障安全时钟监控(FSCM),独立看门狗定时器,低功耗管理模式,快速唤醒和启动。
    - 数学引擎:单周期MUL加法和硬件除法。
    - 模拟功能:10/12位ADC,高达13个ADC输入通道,四个采样保持(S&H)模块,最高达150ns的比较器,最多两个模拟比较器模块,带4位DAC的模拟比较器输入。
    - I/O:软件可重映射引脚功能,5V耐受引脚,可选开漏和内置上拉,每针最大过电压钳流为5mA,多个外部中断。
    - 系统外设:CRC生成器,最多五个16位和两个32位计时器/计数器,最多四个输入捕捉(IC)模块,最多四个输出比较(OC)模块,实时时钟日历(RTCC)模块。
    - 通信接口:并行主端口(PMP),两个UART模块(10Mbps),支持LIN 2.0协议,RS-232、RS-485和IrDA支持,两个4线SPI模块(15Mbps),增强型CAN(ECAN)模块(1Mbaud),带有2.0B支持,I2C模块(100Kbps、400Kbps和1Mbps)及SMBus支持。
    - 直接存储器访问(DMA):8通道硬件DMA,无CPU停滞或开销。
    - 认证与支持:AEC-Q100 REV G(-40°C至+150°C),Class B安全库,IEC 60730和VDE认证,具备现场和应用程序内编程能力。

    产品特点和优势


    - 高效数学引擎:具备单周期MUL和硬件除法功能,显著提高计算速度。
    - 高级模拟功能:集成高精度ADC和高速比较器,满足多样的模拟信号处理需求。
    - 多种通信接口:集成UART、SPI、I2C、ECAN等多种接口,提供灵活的通信解决方案。
    - 高可靠性:支持故障安全时钟监控(FSCM)、独立看门狗定时器等,提升系统稳定性。
    - 广泛的外设支持:集成丰富多样的系统外设,简化设计复杂度,加速开发进程。

    应用案例和使用建议


    应用场景:
    - 工业自动化:例如工厂自动化系统,利用其强大的通信能力和丰富的外设进行多设备协调控制。
    - 汽车电子:作为车载电子系统的控制核心,通过其高效的通信接口实现与其它设备的高效连接。
    - 消费电子:用于家庭自动化系统,具备多样化的接口可以实现灵活的功能扩展。
    使用建议:
    - 温度范围选择:根据应用环境选择适合的工作温度范围,如工业级或汽车级产品。
    - 电源管理:充分利用低功耗管理和快速唤醒功能,在不牺牲性能的前提下降低功耗。
    - 系统设计:合理利用其丰富的通信接口,以适应不同的通信需求,从而提高系统的整体效率和灵活性。

    兼容性和支持


    兼容性:支持多种通信接口(如UART、SPI、I2C、ECAN)和其他标准协议(如LIN 2.0、RS-232、RS-485和IrDA)。这些通信接口使得与其他电子元器件或设备的连接变得简单而可靠。
    支持与维护:Microchip提供详尽的技术文档和支持服务,包括在线帮助、技术论坛、开发工具和参考设计等。客户可以通过Microchip的官方网站获取最新资料和下载开发工具。

    常见问题与解决方案


    常见问题:
    1. 电源电压不稳定导致系统无法正常启动
    - 解决办法:检查电源电路,确保输入电压稳定在3.0V至3.6V范围内。如有必要,增加稳压器或滤波电容来保证稳定的电源供应。

    2. 系统初始化失败
    - 解决办法:确认配置寄存器设置正确,尤其是时钟源和复位相关的配置。使用调试工具进行详细检查,查找潜在错误。

    3. 外部通信错误
    - 解决办法:检查通信线路连接是否牢固,确保通信协议配置正确。如果通信仍存在问题,尝试使用逻辑分析仪或示波器进一步诊断问题所在。

    总结和推荐


    综合评估:该系列微控制器提供了强大的计算能力、丰富的模拟和数字外设,以及多种通信接口,使其在各种应用中表现出色。特别适合于需要高可靠性和高性能的应用环境。
    推荐使用:鉴于其出色的性能和广泛的应用范围,强烈推荐用于需要高可靠性和高性能的应用场合,特别是工业自动化、汽车电子和消费电子等领域。

PIC24HJ128GP202-E/MM参数

参数
数据总线宽度 16bit
速度 -
EEPROM大小 -
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
RAM大小 8KB
数据转换器 A/D 10x10b/12b
I/O数量 21
最大时钟频率 40MHz
最小工作供电电压 3V
核心处理器 PIC
内核数 -
程序存储器类型 FLASH
程序存储器大小 128KB
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 3V~3.6V
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
振荡器类型 内部
长*宽*高 6mm*6mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC24HJ128GP202-E/MM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24HJ128GP202-E/MM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24HJ128GP202-E/MM PIC24HJ128GP202-E/MM数据手册

PIC24HJ128GP202-E/MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.372 ¥ 70.7434
25+ $ 7.2144 ¥ 60.9617
100+ $ 6.5232 ¥ 55.121
库存: 95
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.74
直接购买
加入购物车
