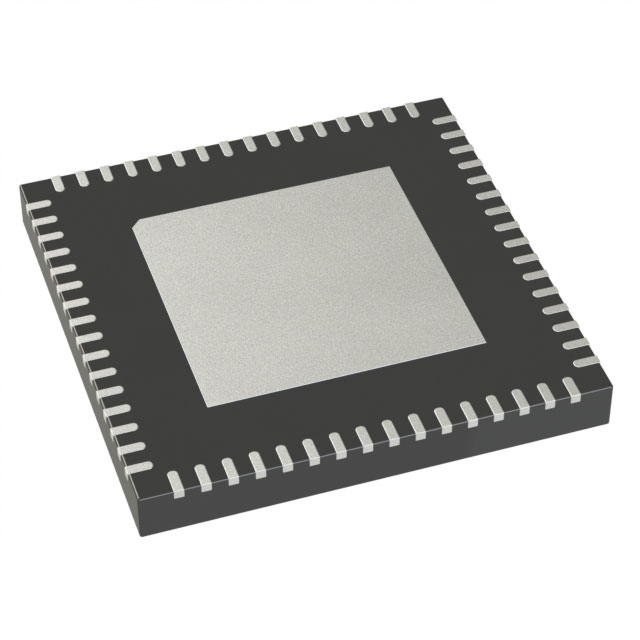

PIC32MZ1024EFG064T-I/MR

产品分类: 微控制器(MCU)
产品描述: 2.1V~3.6V 200MHz 512KB FLASH 1MB Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT 内部 46 1 2.1V 3.6V 200MHz Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG A/D 24x12b 32bit MIPS32® M-Class QFN 贴片安装,黏合安装 9mm*9mm*830μm
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MZ1024EFG064T-I/MR

PIC32MZ1024EFG064T-I/MR概述

    PIC32MZ Embedded Connectivity with Floating Point Unit (EF) Family

    产品简介


    产品类型: 微控制器(MCU)
    主要功能: 本系列微控制器提供高性能处理能力、丰富的接口选项及广泛的存储容量,适用于嵌入式连接应用。
    应用领域: 这些器件广泛应用于通信、工业控制、消费电子、汽车电子等多个领域,特别适合需要高计算能力和多种接口的复杂系统。

    技术参数


    - 工作电压: 2.1V 至 3.6V
    - 温度范围: -40°C 至 +85°C / -40°C 至 +125°C
    - 时钟频率: DC 至 252 MHz / DC 至 180 MHz
    - 核心处理速度: 最高 252 MHz (约 415 DMIPS)
    - 缓存: 16 KB 指令缓存, 4 KB 数据缓存
    - 浮点运算单元 (FPU): 支持 32 位和 64 位浮点运算
    - 内存: 可达 2 MB 的可更新闪存,512 KB 的 SRAM
    - 模拟数字转换器 (ADC): 高达 18 MSPS, 48 个模拟输入通道
    - 安全特性: 包括硬件加密引擎,支持 AES、3DES、SHA、MD5 和 HMAC 等算法
    - 直接存储器访问 (DMA): 8 个可编程 DMA 通道
    - 时钟管理: 支持独立看门狗定时器和失效安全时钟监视器

    产品特点和优势


    - 高集成度: 内置浮点运算单元、高速通信接口、丰富的外设接口
    - 低功耗: 支持低功耗模式(睡眠和空闲模式)
    - 高性能: 支持高达 252 MHz 的处理速度,满足复杂嵌入式系统的需求
    - 安全性: 配备硬件加密引擎,确保数据传输的安全性
    - 代码高效: 支持微MIPS模式,生成更紧凑的代码

    应用案例和使用建议


    - 通信应用: 如智能家居系统,通过USB、以太网接口实现网络连接。
    - 工业控制: 使用多通道ADC和比较器监测传感器数据,利用丰富的定时器和中断功能进行精确控制。
    - 汽车电子: 结合高性能处理器和安全性要求高的加密引擎,适合于车载娱乐和导航系统。
    使用建议:
    - 功耗管理: 在不需要全速运行时切换到低功耗模式,延长电池寿命。
    - 信号采集: 合理配置ADC通道,保证采样精度,减少干扰。
    - 系统优化: 利用微MIPS模式编写更高效的代码,节省存储空间并提高运行效率。

    兼容性和支持


    - 兼容性: 与现有的PIC32系列芯片兼容,易于集成和升级。
    - 支持和服务: 提供软件工具和支持库,包括C/C++编译器、集成软件框架MPLAB Harmony等,方便开发者快速上手。

    常见问题与解决方案


    - 问题1: 设备启动异常
    - 解决方案: 检查电源电压是否符合要求,重启设备或重新烧录固件。

    - 问题2: ADC采样结果不准确
    - 解决方案: 调整ADC设置,如采样率和触发源,确保正确的采样条件。
    - 问题3: 系统稳定性差
    - 解决方案: 检查系统时钟配置和电源稳定性,确保系统的时钟和电源均处于最佳状态。

    总结和推荐


    综上所述,PIC32MZ EF家族系列微控制器以其高性能、丰富的外设接口和卓越的安全特性,在各种复杂的应用环境中表现出色。无论是通信、工业控制还是汽车电子,这些MCU都提供了强大的计算能力和高度的灵活性。建议在需要高性能和多功能集成的嵌入式系统中使用这些产品。

PIC32MZ1024EFG064T-I/MR参数

参数
最大时钟频率 200MHz
RAM大小 512KB
电压-电源(Vcc/Vdd) 2.1V~3.6V
数据转换器 A/D 24x12b
最大工作供电电压 3.6V
I/O数量 46
EEPROM大小 -
接口类型 Ethernet,I2C,PMP,SPI,SQI,UART,USART,USB OTG
最小工作供电电压 2.1V
振荡器类型 内部
核心处理器 MIPS32® M-Class
程序存储器大小 1MB
内核数 1
数据总线宽度 32bit
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,I²S,POR,PWM,WDT
速度 200MHz
长*宽*高 9mm*9mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC32MZ1024EFG064T-I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MZ1024EFG064T-I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MZ1024EFG064T-I/MR PIC32MZ1024EFG064T-I/MR数据手册
