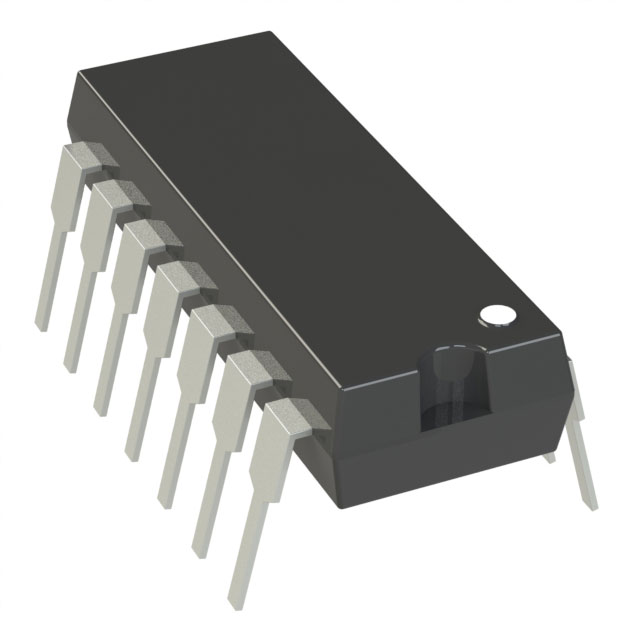

PIC16F688-I/P

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16F系列单片机, PIC内核, 14针, PDIP封装, 0CAN通道
供应商型号: PIC16F688-I/P
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F688-I/P

PIC16F688-I/P概述

    PIC16F688 数据手册摘要

    产品简介


    PIC16F688 是一款高性能 8 位微控制器,采用了纳米级功耗技术。 它属于 14 引脚 Flash 基闪存微控制器系列。该产品广泛应用于需要高可靠性、低功耗以及多功能控制的应用场合,如消费电子产品、工业控制、智能家电等。PIC16F688 拥有卓越的计算能力和丰富的外设资源,使得它成为嵌入式系统的理想选择。

    技术参数


    - CPU: 高性能精简指令集(RISC)CPU,具有 35 条指令
    - 工作频率: DC 至 20 MHz 时钟输入
    - 指令周期: DC 至 200 ns
    - 内存: 4096 字节 Flash 程序存储器、256 字节 RAM 数据存储器、256 字节 EEPROM 存储器
    - 工作电压: 2.0V 至 5.5V
    - 温度范围: 工业级和扩展级温度范围
    - 低功耗模式: 睡眠模式和超低功耗唤醒功能
    - 外围设备:
    - 12 个 I/O 端口,可独立控制方向
    - 2 个模拟比较器,带有外部访问功能
    - 10 位 ADC,8 通道
    - 8 位定时器/计数器
    - 16 位定时器/计数器
    - 增强型串行通信模块(USART)

    产品特点和优势


    - 高性能和低功耗: 支持高达 20 MHz 的时钟频率,同时具备低功耗的睡眠模式。
    - 增强的安全性: 提供编程代码保护,确保用户程序的安全。
    - 丰富的外设: 内置多种外围设备,简化系统设计,减少外部元件。
    - 宽泛的工作电压范围: 适用于不同电源条件下的设备。
    - 灵活的配置: 可通过软件选择不同的振荡器配置和唤醒选项。

    应用案例和使用建议


    应用案例:
    - 消费电子产品: 如遥控器、小家电等。
    - 工业控制系统: 如自动门禁、传感器网络等。
    - 智能设备: 如智能手表、健康监测设备等。
    使用建议:
    - 在设计电路时,合理分配 I/O 端口资源,确保关键信号不受干扰。
    - 注意供电稳定性,特别是在低功耗模式下。
    - 为提高系统可靠性,可以使用外部看门狗定时器进行监控。

    兼容性和支持


    - PIC16F688 与 Microchip 的其他系列芯片具有良好的兼容性,如 dsPIC 和 PIC32。
    - Microchip 提供全面的技术支持,包括在线文档、开发工具、技术支持热线等。

    常见问题与解决方案


    1. 问题: 无法正常启动。
    - 解决方案: 检查电源连接是否稳定,确认 MCLR 复位引脚已正确拉低。
    2. 问题: 串行通信异常。
    - 解决方案: 确认 UART 设置正确,检查波特率和数据格式设置。
    3. 问题: I/O 端口输出异常。
    - 解决方案: 检查相关端口的配置寄存器设置,确保正确的方向控制。

    总结和推荐


    总结:
    - PIC16F688 是一款高性价比的 8 位微控制器,适合于需要高可靠性和低功耗的应用场合。
    - 其丰富的外设和灵活的配置选项使其成为系统设计师的理想选择。
    推荐:
    - 我们强烈推荐 PIC16F688 微控制器用于需要低功耗、高性能和多功能控制的嵌入式系统设计。其广泛的适用性和强大的技术支持使它成为市场上的优秀选择。

PIC16F688-I/P参数

参数
速度 20MHz
数据转换器 A/D 8x10b
电压-电源(Vcc/Vdd) 2V~5.5V
振荡器类型 内部
接口类型 UART,USART
外设 Brown-out Detect/Reset,POR,WDT
程序存储器大小 7KB
数据总线宽度 8bit
最小工作供电电压 2V
RAM大小 2KB
核心处理器 PIC
最大时钟频率 20MHz
内核数 -
程序存储器类型 FLASH
EEPROM大小 256 x 8
I/O数量 12
最大工作供电电压 5.5V
长*宽*高 19.05mm*6.35mm*3.3mm
通用封装 PDIP-14
安装方式 通孔安装
零件状态 在售
包装方式 管装
