首页  >  产品百科  >  PIC16F18313T-I/RF

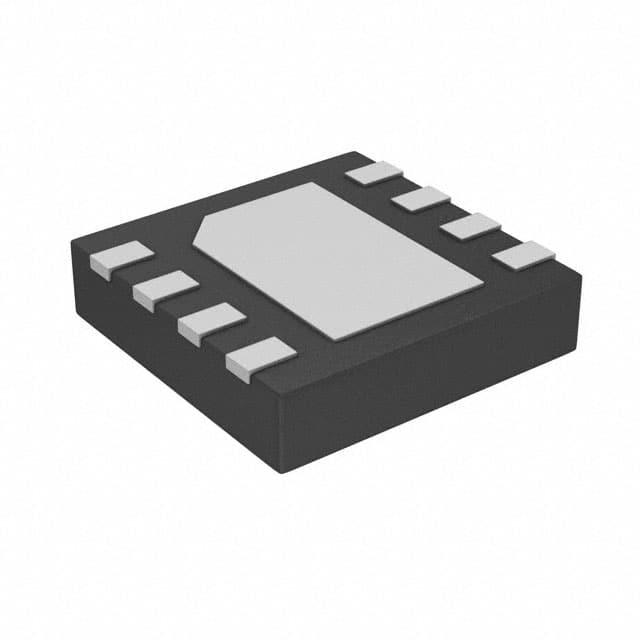

PIC16F18313T-I/RF

产品分类: 微控制器(MCU)
产品描述: 2.3V~5.5V 32MHz 2KB FLASH 3.5KB Brown-out Detect/Reset,POR,PWM,WDT 内部 6 2.3V 3.6V 32MHz I2C,LINbus,SPI,UART,USART 256 x 8 A/D 5x10b,D/A 1x5b 8bit PIC UDFN-8 贴片安装,黏合安装
供应商型号: 579-PIC16F18313TI/RF
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F18313T-I/RF

PIC16F18313T-I/RF概述


    产品简介


    PIC16(L)F18313/18323微控制器是Microchip Technology推出的一系列高性能、低功耗的单片机,专为广泛的通用和低功耗应用设计。该系列产品集成了丰富的外围模块,包括模拟接口、核心独立外围设备(如CLC、CWG)以及通信接口(如EUSART、SPI和I²C)。凭借其“极端低功耗(XLP)”技术,它在电池供电或对功耗敏感的应用中表现优异。此外,Peripheral Pin Select(PPS)功能增强了灵活性,允许用户自定义数字外设的引脚映射。
    主要功能:
    - 模拟和数字混合信号处理能力。
    - 高度优化的精简指令集计算机(RISC)架构。
    - 超低功耗模式(如睡眠模式仅需40nA)。
    - 广泛的通信协议支持(如RS-232、LIN)。
    应用领域:
    广泛应用于工业控制、消费电子、物联网设备及汽车电子等领域。

    技术参数


    以下为PIC16(L)F18313/18323的技术规格汇总:
    | 参数类别 | 规格描述 |

    | 处理器核心 | RISC架构,仅48条指令 |
    | 时钟频率 | DC至32MHz |
    | 电源电压范围 | 工业级:1.8V~3.6V(PIC16LF);2.3V~5.5V(PIC16F) |
    | 温度范围 | 工业级:-40°C~85°C;扩展级:-40°C~125°C |
    | 程序存储器 | Flash存储器:2KB至16KB |
    | 数据存储器 | SRAM:256B~2048B |
    | EEPROM | 256B |
    | 功耗特性 | 睡眠模式:40nA(@1.8V),典型值;运行电流:8μA(@32kHz) |
    | 外围模块 | 包括ADC、PWM、EEPROM、串行通信、CLC、CWG等 |

    产品特点和优势


    特点:
    1. 极低功耗:提供多种低功耗模式,适合便携式或电池供电设备。
    2. 多功能集成:集成了多个核心独立外围设备,减少了外部元件的需求。
    3. 高灵活性:Peripheral Pin Select(PPS)功能提供了引脚分配的高度自由度。
    4. 强大的外围支持:支持UART、SPI、I²C等多种通信协议,适用于复杂系统设计。
    5. 可靠性高:具备低功耗复位(POR)、Brown-out Reset(BOR)等功能,确保系统稳定运行。
    优势:
    - 高性价比:在同一价格范围内提供更多的功能和更高的集成度。
    - 易用性:丰富的文档和支持资源使得开发周期大大缩短。
    - 市场竞争力:凭借出色的性能和灵活性,适用于多种智能硬件设计。

    应用案例和使用建议


    典型应用:
    - 家用电器:如洗衣机、冰箱等嵌入式控制单元。
    - 智能仪表:如电表、水表等需要长期稳定运行的场景。
    - 物联网节点:用于智能家居、环境监测等领域。
    使用建议:
    1. 在选择具体型号时,根据所需内存大小(如Flash和SRAM容量)来确定合适的版本。
    2. 使用PPS功能合理规划引脚分配,以减少布线复杂度。
    3. 结合Watchdog Timer和PMD模块进一步降低功耗,提升系统可靠性。
    4. 对于要求高精度时钟的应用场景,可启用内部PLL或高精度振荡器。

    兼容性和支持


    兼容性:
    - 支持主流通信协议(如RS-232、I²C、SPI),可无缝对接各类外部设备。
    - 引脚配置高度灵活,适合不同板级布局需求。
    支持:
    - 提供完整的开发套件(如MPLAB X IDE)和详细的技术文档。
    - 厂商技术支持团队响应迅速,可通过电话、邮件等方式获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 程序烧录失败 | 检查电路连接是否正确,重新下载固件 |
    | 系统进入睡眠后无法唤醒 | 检查中断源设置是否正确 |
    | 外部设备无法正常通信 | 确认波特率、数据格式等参数配置正确 |

    总结和推荐


    综合评估:
    PIC16(L)F18313/18323系列微控制器以其强大的功能组合、灵活的配置方式以及超低功耗特性,在众多嵌入式应用场景中表现出色。它不仅能够满足大部分开发者的基本需求,还能通过高度定制化实现高端应用的设计目标。
    推荐意见:
    对于需要高性能、低成本且注重能效的项目,强烈推荐选用此系列微控制器。无论是初学者还是资深工程师,都能从中获得极大的便利和价值。

PIC16F18313T-I/RF参数

参数
EEPROM大小 256 x 8
I/O数量 6
程序存储器大小 3.5KB
接口类型 I2C,LINbus,SPI,UART,USART
核心处理器 PIC
速度 32MHz
外设 Brown-out Detect/Reset,POR,PWM,WDT
数据转换器 A/D 5x10b,D/A 1x5b
RAM大小 2KB
最大时钟频率 32MHz
电压-电源(Vcc/Vdd) 2.3V~5.5V
振荡器类型 内部
程序存储器类型 FLASH
最小工作供电电压 2.3V
最大工作供电电压 3.6V
内核数 -
数据总线宽度 8bit
通用封装 UDFN-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PIC16F18313T-I/RF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F18313T-I/RF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F18313T-I/RF PIC16F18313T-I/RF数据手册

PIC16F18313T-I/RF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1385 ¥ 9.6203
25+ $ 1.0465 ¥ 8.8429
100+ $ 0.902 ¥ 7.6219
库存: 6711
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.62
