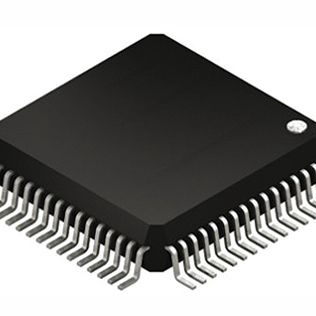

PIC32MX340F128H-80I/MR

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32MX系列单片机, PIC内核, 64针, QFN封装, 0CAN通道
供应商型号: PIC32MX340F128H-80I/MR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX340F128H-80I/MR

PIC32MX340F128H-80I/MR概述

    PIC32MX3XX/4XX 高性能32位闪存微控制器技术手册

    1. 产品简介


    产品类型:
    Microchip Technology Inc.的PIC32MX3XX/4XX系列是高性能的32位RISC微控制器,集成了通用和USB控制功能。
    主要功能:
    - 高频率处理器: 支持高达80 MHz的工作频率。
    - 内存配置: 拥有32K至512K字节的闪存,以及8K至32K字节的SRAM。
    - 接口支持: 内置多种通信接口(如UART、SPI、I2C)及USB 2.0全速设备和OTG控制器。
    - 实时功能: 配备实时时钟、外部中断、比较器、捕捉输入输出等。
    应用领域:
    - 工业自动化
    - 传感器集成
    - 通信设备
    - 医疗设备
    - 家用电器

    2. 技术参数


    处理器核心:
    - 架构: MIPS32 M4K 32位核心,具有5级流水线
    - 最大频率: 80 MHz
    - 性能: 1.56 DMIPS/MHz (Dhrystone 2.1) 性能,0等待状态闪存访问
    - 操作模式: MIPS16e模式,代码大小减小达40%
    - 寄存器文件: 双组32个32位核心寄存器,降低中断延迟
    - 缓存机制: 预取缓存模块加速闪存执行
    微控制器特征:
    - 工作温度范围: -40°C 到 +105°C
    - 工作电压范围: 2.3V 至 3.6V
    - 多电源模式管理
    - 多个中断向量,每个向量可编程优先级
    外围特征:
    - DMA: 最多4个通道硬件DMA,自动数据大小检测
    - 通信接口: 多个UART、SPI、I2C模块
    - 模拟功能: 多通道10位ADC,模拟比较器
    调试功能:
    - 编程和调试接口: 2线和4线MIPS标准增强型JTAG接口
    - 硬件调试功能: 无干扰的硬件指令跟踪
    封装规格:
    - 多种封装选项,包括TQFP、QFN、XBGA等

    3. 产品特点和优势


    - 高性能: 最大频率为80 MHz,1.56 DMIPS/MHz性能表现出色。
    - 丰富的外设接口: 包括UART、SPI、I2C、USB等,适合广泛的应用需求。
    - 低功耗: 多种电源管理模式,适应不同应用场景的功耗要求。
    - 可靠性: 具备多种保护机制,如看门狗定时器和时钟监测模式。
    - 调试方便: 支持多种编程和调试接口,便于开发和故障排除。

    4. 应用案例和使用建议


    应用场景:
    - 工业控制系统: PIC32MX系列可用于实现复杂的工业自动化控制,支持多种通信接口以满足多设备互联的需求。
    - 医疗设备: 可应用于医疗监护仪等需要高速数据处理的应用场合。
    - 家庭自动化: 支持家用电器和智能家居设备的控制,具有良好的人机交互能力。
    使用建议:
    - 选择合适的封装: 根据应用的复杂度和物理尺寸要求选择合适的封装类型(如TQFP、QFN、XBGA)。
    - 电源管理: 根据实际应用场景合理选择电源管理模式,保证系统的稳定运行。

    5. 兼容性和支持


    - 兼容性: 该产品可与多数Microchip的PIC24/dsPIC DSC设备引脚兼容。
    - 技术支持: Microchip提供详细的文档和开发工具支持,包括软件库、开发板、在线论坛等。

    6. 常见问题与解决方案


    常见问题:
    - 无法启动: 确认电源电压、复位信号正确,检查晶振连接。
    - 通信异常: 检查串口参数设置、接线连接。
    - 性能问题: 确保使用正确的优化级别,检查中断处理程序的时间消耗。
    解决方案:
    - 复位电路: 确保复位信号无误。
    - 电源稳定性: 使用稳压电源,避免电压波动影响系统运行。
    - 参数调整: 调整通信接口参数,如波特率、奇偶校验位等。

    7. 总结和推荐


    综合评估:
    - 主要优点: 高性能、丰富的外设接口、低功耗、强大的调试支持。
    - 市场竞争力: 适用于广泛的工业和消费电子产品,尤其适合对处理器性能要求较高的应用。
    推荐使用:
    对于需要高性能、高集成度的微控制器的应用场景,强烈推荐使用Microchip的PIC32MX系列。其出色的性能和丰富的外设使得它成为许多领域的理想选择。

PIC32MX340F128H-80I/MR参数

参数
内核数 -
程序存储器类型 FLASH
最小工作供电电压 2.3V
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
I/O数量 53
EEPROM大小 -
振荡器类型 内部
最大工作供电电压 3.6V
电压-电源(Vcc/Vdd) 2.3V~3.6V
程序存储器大小 128KB
速度 80MHz
数据总线宽度 32bit
最大时钟频率 80MHz
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
RAM大小 32KB
数据转换器 A/D 16x10b
核心处理器 MIPS32® M4K™
长*宽*高 9mm*9mm*880μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC32MX340F128H-80I/MR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX340F128H-80I/MR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX340F128H-80I/MR PIC32MX340F128H-80I/MR数据手册

PIC32MX340F128H-80I/MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 60.2516
2000+ ¥ 59.1852
3000+ ¥ 58.652
库存: 2000
起订量: 1000 增量: 40
交货地:
最小起订量为:1000
合计: ¥ 60251.6
