PIC24EP128GP204-I/MV

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 816KB FLASH 128KB 欠压检测/复位,DMA,POR,PWM,WDT 内部 35 3V 3.6V 60MHz I2C,IrDA,LINbus,SPI,UART,USART A/D 9x10b/12b 16bit PIC UQFN-48 贴片安装 6mm*6mm*480μm
供应商型号: PIC24EP128GP204-I/MV-ND
供应商:
标准整包数: 244

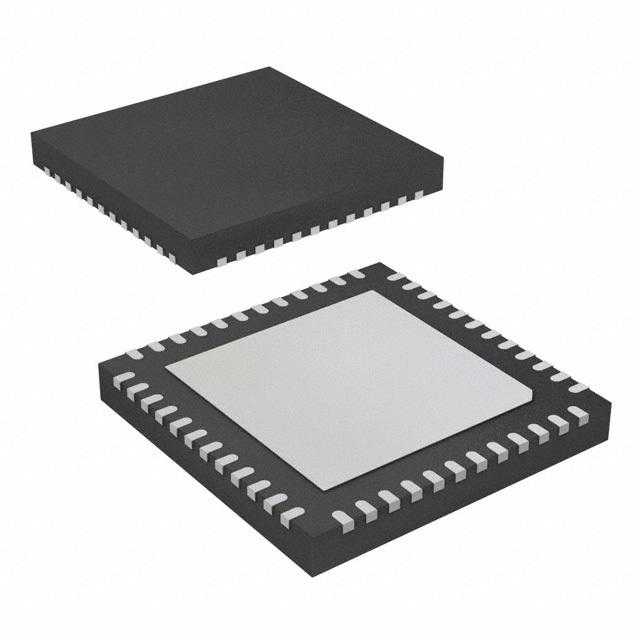

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24EP128GP204-I/MV

PIC24EP128GP204-I/MV概述


    产品简介


    本产品系列包括dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 微控制器,旨在提供高性能、低功耗的嵌入式解决方案。这些微控制器采用16位dsPIC33E/PIC24E CPU核心,具备卓越的代码效率、多功能的定时器和丰富的外围接口,广泛应用于电机控制、电源管理、通信设备等多个领域。

    技术参数


    - 工作电压:3.0V至3.6V
    - 工作温度范围:-40°C 至 +125°C(dsPIC33EPXXXMC20X/50X)
    - 最大处理能力:高达70 MIPS(-40°C至+85°C),高达60 MIPS(-40°C至+125°C)
    - 核心功能:
    - 双40位宽累加器
    - 单周期MAC/MPY操作及双数据读取
    - 单周期混合符号乘法加硬件除法
    - 支持32位乘法
    - 时钟管理:
    - 内部振荡器精度1.0%
    - 程序PLL和时钟源
    - 故障安全时钟监控(FSCM)
    - 独立看门狗定时器(WDT)
    - 电源管理:
    - 支持多种低功耗模式(睡眠、空闲、降频)
    - 集成上电复位和欠压检测
    - 动态电流为0.6mA/MHz(典型值)
    - 高分辨率PWM:
    - 最多三对独立定时PWM输出
    - 死区时间控制
    - PWM分辨率7.14ns
    - 支持各种电力变换器应用,如BLDC、PMSM、ACIM、SRM
    - 高级模拟特性:
    - 配置为10位/1.1Msps或12位/500ksps的ADC模块
    - 六个模拟输入通道(28引脚设备),最多十六个模拟输入通道(64引脚设备)
    - 灵活的独立ADC触发源
    - 高达三个可编程参考电压
    - 时间测量单元(CTMU)支持高分辨率时间测量(1ns)

    产品特点和优势


    1. 强大的计算能力:dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 具备出色的计算能力,能够快速高效地执行复杂的数学运算。
    2. 灵活的电源管理:支持多种低功耗模式,能够在不影响性能的情况下实现节能。
    3. 先进的模拟功能:内置高精度ADC和高分辨率PWM,适用于广泛的工业控制和电力变换应用。
    4. 多种通信接口:支持UART、SPI、I2C等多种通信协议,提供广泛的互连能力。

    应用案例和使用建议


    这些微控制器在多种应用场景中表现出色,如电机控制、逆变器、开关电源等。例如,在电机控制应用中,高分辨率PWM可以确保精确的转速控制,提高系统的稳定性和效率。在开关电源设计中,它们能有效实现高效的功率转换和精确的电压调整。
    使用建议:
    - 在选择合适的微控制器时,根据具体的应用需求选择合适的型号(如根据所需内存大小、I/O引脚数量等)。
    - 对于高精度要求的应用,建议充分利用内部ADC和高分辨率PWM功能。
    - 注意合理配置电源管理和时钟管理设置以优化性能和降低功耗。

    兼容性和支持


    这些微控制器与其他常见的电子元器件和设备高度兼容,如通用I/O扩展板、各种传感器和通信模块。厂商提供了全面的支持文档和开发工具,包括In-Circuit和In-Application编程功能,方便用户进行调试和部署。

    常见问题与解决方案


    - 问题1:如何配置ADC?
    - 解决方案:通过编程设置ADC模块的相关寄存器来完成配置,具体配置步骤可参见《用户指南》。
    - 问题2:死区时间控制不生效怎么办?
    - 解决方案:检查相关寄存器设置是否正确,尤其是PWM模块的配置寄存器。如需进一步帮助,可联系技术支持团队获取更多指导。
    - 问题3:无法通过JTAG进行在线调试怎么办?
    - 解决方案:确保JTAG接口配置正确且所有连接线正常,必要时尝试重新安装JTAG驱动程序或更新固件。

    总结和推荐


    总体而言,dsPIC33EPXXXGP50X、dsPIC33EPXXXMC20X/50X 和 PIC24EPXXXGP/MC20X 是一款集强大计算能力和丰富外围接口于一体的微控制器产品。其卓越的性能、灵活的电源管理和广泛的兼容性使其成为电机控制、电源管理和工业自动化领域的理想选择。对于需要高性能和可靠性的应用,强烈推荐使用此系列产品。

PIC24EP128GP204-I/MV参数

参数
数据总线宽度 16bit
EEPROM大小 -
振荡器类型 内部
程序存储器大小 128KB
RAM大小 816KB
I/O数量 35
程序存储器类型 FLASH
最大时钟频率 60MHz
最大工作供电电压 3.6V
数据转换器 A/D 9x10b/12b
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
速度 -
最小工作供电电压 3V
电压-电源(Vcc/Vdd) 3V~3.6V
外设 欠压检测/复位,DMA,POR,PWM,WDT
内核数 -
核心处理器 PIC
长*宽*高 6mm*6mm*480μm
通用封装 UQFN-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售

PIC24EP128GP204-I/MV厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24EP128GP204-I/MV数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24EP128GP204-I/MV PIC24EP128GP204-I/MV数据手册
