PIC32MK0512GPG064-E/R4X

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT 内部 53 1 I2C,IrDA,LINbus,SPI,UART,USART 32bit MIPS32® microAptiv™ VQFN-64-EP 贴片安装
供应商型号: PIC32MK0512GPG064-E/R4X
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK0512GPG064-E/R4X

PIC32MK0512GPG064-E/R4X概述

    PIC32MK General Purpose and Motor Control (GPG/MCJ) with CAN FD Family 技术手册

    产品简介


    PIC32MK系列微控制器是Microchip Technology Inc.推出的一款通用和电机控制微处理器家族,适用于广泛的工业、汽车和其他高可靠性应用。这些微控制器内置高性能32位核心,支持浮点运算单元(FPU),并提供CAN灵活数据速率(CAN FD)通信接口。它们特别适合需要高性能计算能力、高效电机控制和可靠通讯的应用场景,如汽车电子、工业自动化和智能家电等。

    技术参数


    - 工作条件:电压范围2.3V至3.6V,温度范围-40°C至+85°C(最高可达120MHz),-40°C至+125°C(最高可达80MHz)
    - 内核:120 MHz(最高可达198 DMIPS),包含MIPS32®微Aptiv™ MCU内核和浮点运算单元(FPU)
    - 时钟管理:内置多个振荡器和PLL,包括8 MHz ±4%内部振荡器、32 kHz内部低功耗RC振荡器(LPRC)、独立外部低功耗32 kHz晶体振荡器等
    - 电源管理:多种低功耗模式,集成电源管理和保护机制,包括Power-on Reset (POR) 和Brown-out Reset (BOR)
    - 电机控制PWM:最多九组PWM对,支持高分辨率PWM(8.33 ns分辨率),以及死区补偿和斩波操作
    - 编码器接口:三组四输入的正交解码器接口(QEI模块)
    - 通信接口:包括CAN FD模块(2.0B Active)、最多两个UART模块、两个SPI/I2S模块、两个I2C模块等
    - 安全特性:闪存错误校正(ECC),高级内存保护,以及多种认证和支持标准
    - 物理封装:提供VQFN、QFN、TQFP等多种封装,针脚数48到64不等

    产品特点和优势


    PIC32MK系列微控制器的主要特点是其卓越的性能和丰富的外设资源。例如,其FPU允许进行高效的浮点运算,而高性能的PWM则为精确的电机控制提供了可能。此外,该系列产品具备强大的通信能力,特别是通过集成的CAN FD模块支持快速的数据传输速率。在安全方面,其具备多层保护机制,如闪存ECC、高/低压检测等,确保了系统的稳定运行。

    应用案例和使用建议


    PIC32MK微控制器广泛应用于各种领域,包括电机控制、电源转换和传感器接口等。例如,在电动汽车中,它可以通过其高精度PWM功能实现高效的电机控制;在智能家居系统中,它可以处理复杂的传感器数据和网络通信任务。对于用户而言,合理的电源管理和有效的外设配置将是确保系统正常工作的关键。

    兼容性和支持


    该系列产品兼容多种其他电子元器件和设备。厂商提供了全面的技术文档和软件开发工具支持,包括C/C++编译器、MPLAB® Harmony软件框架以及多种中间件和实时操作系统支持。

    常见问题与解决方案


    常见的用户问题包括初始化问题、外设配置和编程问题等。具体解决方案可以在技术手册中找到,或者通过厂商的技术支持渠道获得帮助。

    总结和推荐


    总体而言,PIC32MK系列微控制器凭借其高性能、多功能和可靠性成为众多应用的理想选择。它在电机控制、通信和电源管理方面的强大能力使其在市场上具有显著的竞争优势。因此,强烈推荐使用这款产品来满足各种高端应用的需求。
    以上是对PIC32MK系列微控制器的技术手册进行整理后的总结文章。希望这份报告能为您提供关于此款微控制器的全面理解。

PIC32MK0512GPG064-E/R4X参数

参数
振荡器类型 内部
EEPROM大小 -
数据转换器 -
核心处理器 MIPS32® microAptiv™
最小工作供电电压 -
内核数 1
数据总线宽度 32bit
外设 Brown-out Detect/Reset,DMA,I2S,POR,PWM,WDT
速度 80MHz
I/O数量 53
最大时钟频率 -
电压-电源(Vcc/Vdd) 2.3V~3.6V
最大工作供电电压 -
程序存储器类型 FLASH
程序存储器大小 512KB
接口类型 I2C,IrDA,LINbus,SPI,UART,USART
RAM大小 64KB

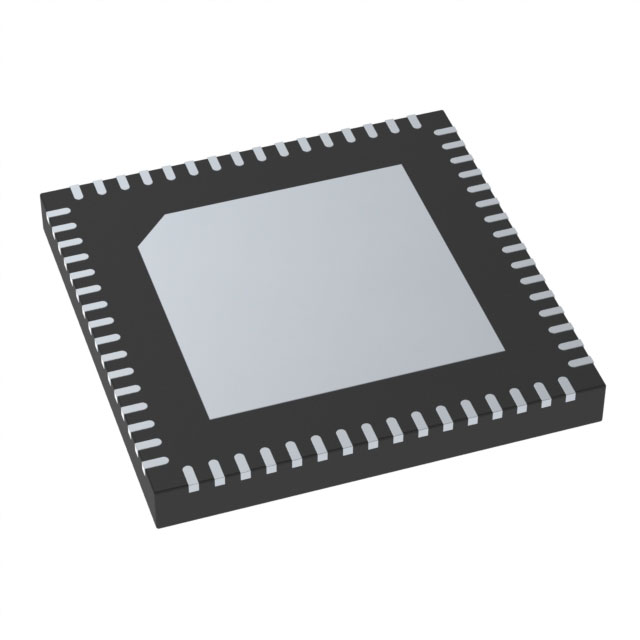

通用封装 VQFN-64-EP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

PIC32MK0512GPG064-E/R4X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MK0512GPG064-E/R4X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MK0512GPG064-E/R4X PIC32MK0512GPG064-E/R4X数据手册

PIC32MK0512GPG064-E/R4X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 66.3197
2000+ ¥ 65.1459
3000+ ¥ 64.559
库存: 1000
起订量: 1000 增量: 260
交货地:
最小起订量为:1000
合计: ¥ 66319.7
直接购买
加入购物车
