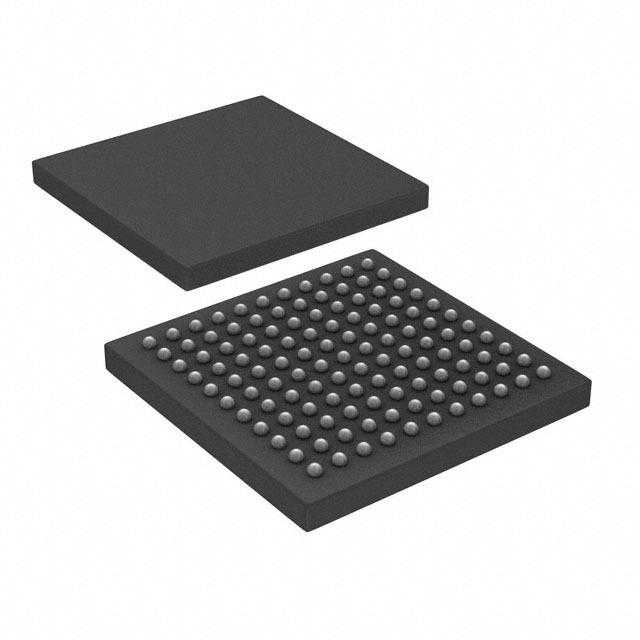

PIC24FJ512GA610T-I/BG

产品分类: 微控制器(MCU)
产品描述: 2V~3.6V 32MHz 32KB FLASH 512KB 断电检测/复位,DMA,HLVD,POR,PWM,WDT 内部 85 2V 3.6V 32MHz I2C,IrDA,LINbus,PMP,SPI,UART,USART A/D 24x10b/12b 16bit PIC TFBGA-100
供应商型号: 579-24FJ512GA610TIBG
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC24FJ512GA610T-I/BG

PIC24FJ512GA610T-I/BG概述

    PIC24FJ1024GA610/GB610 FAMILY 技术手册

    产品简介


    PIC24FJ1024GA610/GB610 FAMILY 是一款高性能的16位微控制器系列,由Microchip Technology Inc. 生产。该系列微控制器集成了多种高级功能,适用于各种复杂的应用场景。这些微控制器主要应用于工业控制、汽车电子、通信设备、医疗仪器等领域。

    技术参数


    1. 处理器
    - 修改型哈佛架构
    - 程序存储器容量:1024 Kbytes(同类产品中最大)
    - SRAM大小:32 Kbytes(所有型号均相同)
    - 最高运行速度:16 MIPS @ 32 MHz
    - 高精度时钟:8 MHz快速RC内部振荡器,带有96 MHz PLL选项
    - 高速USB:低速(1.5 Mb/s)和全速(12 Mb/s)
    2. 模拟功能
    - 10/12位ADC:最多24通道
    - 超过3个增强型模拟比较器
    - 时间测量单元(CTMU):用于电容触摸传感,分辨率高达100 ps
    3. 低功耗特性
    - 睡眠和空闲模式:可选择性关闭外围设备和/或核心以降低功耗并实现快速唤醒
    - 待机模式:CPU可以在低于外围设备的时钟速度下运行
    - 数字控制振荡器(DCO):提供快速启动和低功耗操作
    4. 特殊微控制器功能
    - 大型双分区闪存程序阵列:每个分区可达1024 Kbytes
    - 10,000擦写周期耐久性
    - 数据保持时间:最低20年
    - 操作温度范围:-40°C至+85°C
    - 电源电压范围:2.0V至3.6V
    5. 其他特性
    - 高电流Sink/Source:18 mA/18 mA(所有I/O引脚)
    - 配置开漏输出:数字I/O引脚
    - 5.5V容限输入:多个I/O引脚

    产品特点和优势


    1. 高性能和灵活性:修改型哈佛架构和1024 Kbytes的大容量程序存储器使其能够处理最复杂的任务。
    2. 丰富的外设接口:支持多种通信协议(如USB、I2C、SPI、UART等),具有广泛的I/O能力。
    3. 低功耗设计:多种低功耗模式,包括睡眠、空闲和待机模式,适用于电池供电的应用。
    4. 多功能集成:内置硬件ADC、比较器和电容触摸传感单元,满足多样化需求。
    5. 双分区闪存:支持双独立软件应用,提高系统可靠性和灵活性。

    应用案例和使用建议


    1. 工业自动化:PIC24FJ1024GA610/GB610可用于各种工业控制系统,如传感器数据采集、电机控制等。建议:使用双分区闪存功能来分离控制逻辑和用户配置数据。
    2. 消费电子:该系列微控制器可用于智能家居设备、医疗监测设备等。建议:利用其内置的电容触摸传感单元来提升用户体验。
    3. 通信设备:由于其高速USB功能,适合于各种通信模块。建议:考虑使用高精度PLL以确保稳定的数据传输。

    兼容性和支持


    该系列微控制器提供了广泛的兼容性,可以与其他标准外设轻松连接。此外,Microchip Technology Inc. 提供全面的技术支持和维护服务,包括文档资料、开发工具和社区论坛。

    常见问题与解决方案


    1. 问题:如何进行在线编程?
    - 解决方案:通过In-Circuit Serial Programming™ (ICSP™) 和In-Circuit Emulation (ICE) 进行在线编程。
    2. 问题:遇到内存不足怎么办?
    - 解决方案:利用双分区闪存,将应用程序代码分开放置在不同的分区中。
    3. 问题:如何管理低功耗?
    - 解决方案:利用睡眠、空闲和待机模式,根据需要选择适当的功耗模式。

    总结和推荐


    PIC24FJ1024GA610/GB610 FAMILY 是一款性能强大且功能丰富的微控制器,适用于多种应用场合。它提供了卓越的处理能力和广泛的外设接口,非常适合需要高度集成和低功耗特性的项目。强烈推荐在复杂嵌入式系统的设计中使用该系列微控制器。

PIC24FJ512GA610T-I/BG参数

参数
数据转换器 A/D 24x10b/12b
振荡器类型 内部
电压-电源(Vcc/Vdd) 2V~3.6V
最大工作供电电压 3.6V
最小工作供电电压 2V
外设 断电检测/复位,DMA,HLVD,POR,PWM,WDT
EEPROM大小 -
速度 32MHz
程序存储器大小 512KB
RAM大小 32KB
数据总线宽度 16bit
程序存储器类型 FLASH
最大时钟频率 32MHz
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
核心处理器 PIC
I/O数量 85
内核数 -
通用封装 TFBGA-100
零件状态 在售
包装方式 卷带包装

PIC24FJ512GA610T-I/BG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC24FJ512GA610T-I/BG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC24FJ512GA610T-I/BG PIC24FJ512GA610T-I/BG数据手册

PIC24FJ512GA610T-I/BG封装设计

查看详情并下载
Symbol
Footprint
3D Model
