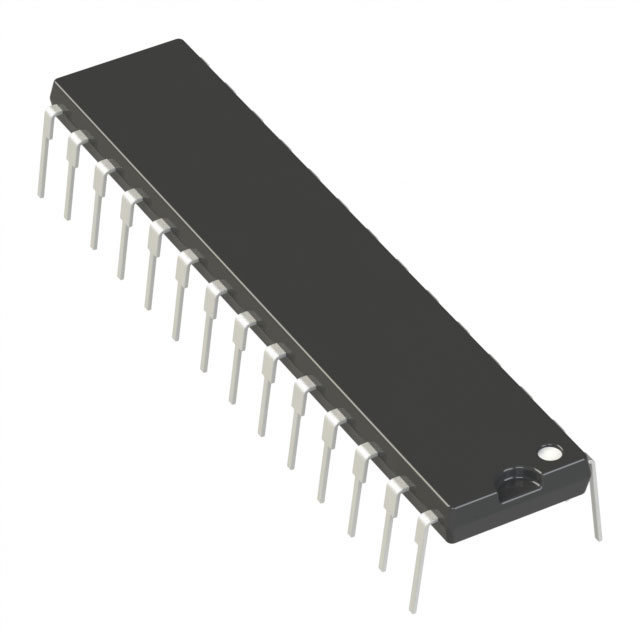

PIC16F1778-I/SP

产品分类: 微控制器(MCU)
产品描述: Microchip PIC16系列单片机, PIC内核, 28针, SPDIP封装
供应商型号: PIC16F1778-I/SP
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F1778-I/SP

PIC16F1778-I/SP概述

    PIC16(L)F1773/6/7/8/9 微控制器产品技术手册

    1. 产品简介


    产品类型:
    PIC16(L)F177X系列是Microchip Technology公司推出的一款高集成度的8位闪存微控制器。此系列包括PIC16(L)F1773/6/7/8/9型号,适用于多种应用场景,如照明控制、电源管理、电池充电、电机控制及通用目的等。
    主要功能:
    - 集成多个运算放大器(OPA)、DAC、高速比较器、10位ADC、10/16位PWM模块等功能。
    - 高效的闭路系统设计,减少引脚和PCB面积占用。
    - LED调光引擎功能,提升照明系统的可调节性和能效。
    应用领域:
    - 照明控制
    - 电源管理
    - 电池充电
    - 电机控制
    - 广泛的通用目的应用

    2. 技术参数


    电气特性:
    - 工作电压范围:1.8V至3.6V(PIC16LF177X);2.3V至5.5V(PIC16F177X)
    - 工作温度范围:工业级(-40°C至85°C),扩展级(-40°C至125°C)
    存储器:
    - 程序闪存内存:最高可达28K字节
    - 数据SRAM:最高可达2K字节
    - 高耐久闪存:128B非易失性数据存储
    定时器与计数器:
    - 五8位定时器
    - 三16位定时器
    低功耗特性:
    - 睡眠模式下典型电流为50nA(1.8V)
    - 典型工作电流:32μA/MHz(1.8V)
    模数转换器(ADC):
    - 支持高达28个外部通道
    - 转换可以在睡眠模式下进行
    脉宽调制(PWM):
    - 最多四个16位PWM
    - 支持多种输出模式

    3. 产品特点和优势


    独特功能:
    - 内置多个运算放大器和高速比较器,提供精确的模拟信号处理能力。
    - 配备10/16位PWM模块,适合用于电机控制、LED调光等场合。
    - 带有多达4个数字信号调制器,可用于创建自定义同步输出波形。
    市场竞争力:
    - 高集成度设计减少了硬件复杂度和成本。
    - 强大的低功耗性能使其适用于电池供电的应用。
    - 灵活的外设映射功能简化了电路板布局设计。

    4. 应用案例和使用建议


    应用场景:
    - 照明控制系统:利用10/16位PWM模块进行LED调光,实现高效节能。
    - 电机控制:通过高精度的PWM模块精确控制电机速度和位置。
    - 电源管理:集成的高速比较器和运算放大器可以用于电池充电管理和过压保护。
    使用建议:
    - 在设计复杂系统时,应充分利用内部连接的功能,以简化硬件布局。
    - 考虑到不同型号之间的引脚分配可能有所不同,建议参考具体型号的数据手册来选择合适的封装。

    5. 兼容性和支持


    兼容性:
    - 该系列产品支持多种通信接口,包括增强型USART、SPI、I2C、RS-232、RS-485和LIN,方便与其他设备进行通信。
    - 外部振荡器块支持三种外部时钟模式,最大频率为32MHz。
    厂商支持:
    - Microchip Technology提供了详尽的技术文档和支持服务,确保用户能够充分发挥产品的潜力。

    6. 常见问题与解决方案


    常见问题:
    1. 启动时无法进入编程模式:
    - 解决方法:检查复位引脚连接是否正确,确认编程器设置无误。
    2. 外围设备无法正常工作:
    - 解决方法:重新配置外设映射,确认所有相关寄存器设置正确。
    3. 电池充电不稳定:
    - 解决方法:检查电池充电管理算法是否正确实现,调整相关的ADC采样和PWM占空比设置。

    7. 总结和推荐


    综合评估:
    - PIC16(L)F177X系列微控制器集成了众多高级功能,提供了强大的计算能力和灵活的外设配置选项。
    - 优异的低功耗特性和广泛的适用性使得其成为许多工业和消费电子产品设计的理想选择。
    推荐使用:
    - 该系列产品非常适合需要高性能和多功能性的应用场景,特别是在照明控制、电机控制和电源管理等领域具有明显的优势。建议在设计此类系统时优先考虑使用该系列产品。

PIC16F1778-I/SP参数

参数
RAM大小 2KB
最大工作供电电压 5.5V
最小工作供电电压 2.3V
EEPROM大小 128 x 8
内核数 -
数据总线宽度 8bit
电压-电源(Vcc/Vdd) 2.3V~5.5V
最大时钟频率 32MHz
程序存储器类型 FLASH
接口类型 I2C,LINbus,SPI,UART,USART
数据转换器 A/D 17x10b,D/A 3x5b,3x10b
速度 32MHz
核心处理器 PIC
振荡器类型 内部
外设 Brown-out Detect/Reset,POR,PWM,WDT
I/O数量 25
程序存储器大小 28KB
长*宽*高 35.56mm(长度)*3.81mm(高度)
通用封装 SPDIP-28
安装方式 通孔安装
零件状态 在售
包装方式 管装
