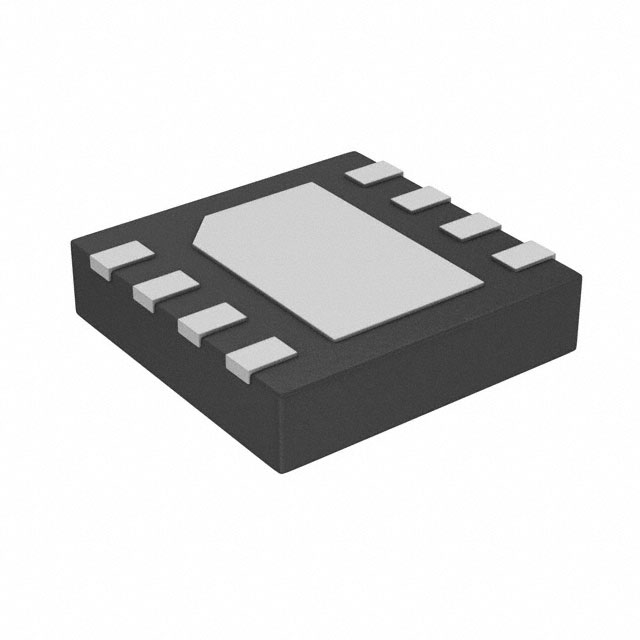

PIC12LF1571-I/MF

产品分类: 微控制器(MCU)
产品描述: 1.8V~3.6V 32MHz 1KB FLASH 1.75KB Brown-out Detect/Reset,POR,PWM,WDT 内部 6 1.8V 3.6V,5.5V 32MHz A/D 4x10b,D/A 1x5b 8bit PIC DFN-8 贴片安装 3mm*3mm*900μm
供应商型号: PIC12LF1571-I/MF-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12LF1571-I/MF

PIC12LF1571-I/MF概述

    文章标题:PIC12(L)F1571/2 微控制器的技术综述与应用指南

    1. 产品简介


    PIC12(L)F1571/2 是 Microchip Technology 推出的一款高性能 8 引脚微控制器(MCU),专为需要高精度脉宽调制(PWM)的应用设计。该系列集成了三路 16 位 PWM 模块,支持独立计时器,能够满足高分辨率需求。其主要功能包括 LED 照明控制、步进电机驱动、电源管理等通用应用。此外,其强大的核心独立外围模块(如互补波形发生器、增强型 USART 和模拟外设)使其成为闭环反馈和通信领域的理想选择。
    PIC12(L)F1571/2 系列覆盖工业级(-40°C 至 +85°C)和扩展级(-40°C 至 +125°C)温度范围,适用于多种恶劣环境。产品家族包括两个型号:PIC12F1571 和 PIC12LF1571,分别支持宽电压范围(2.3V 至 5.5V)和低功耗版本(1.8V 至 3.6V)。

    2. 技术参数


    以下是 PIC12(L)F1571/2 的主要技术规格:
    | 参数类别 | 规格说明 |

    | 内核 | 16 位 RISC 架构,指令数仅 49 |
    | 工作频率 | 直流至 32 MHz |
    | 内存 | Flash:3.5 KB;SRAM:256 字节 |
    | 高耐久性闪存数据存储 | 128 字节,可擦写 100k 次 |
    | 工作电压范围 | 1.8V~3.6V 或 2.3V~5.5V |
    | 温度范围 | 工业级:-40°C 至 +85°C;扩展级:-40°C 至 +125°C |
    | 输入输出引脚 | 6 个数字 I/O |
    | 通信接口 | 增强型 USART(支持 LIN 应用) |

    3. 产品特点和优势


    - 高精度 16 位 PWM:支持三路独立 16 位 PWM 模块,支持多种输出模式,可灵活调节占空比和相位。
    - 低功耗设计:采用 eXtreme Low-Power (XLP) 技术,在睡眠模式下典型功耗仅为 20 nA,适用于电池供电设备。
    - 丰富的模拟外设:集成 10 位 ADC、5 位 DAC 和比较器,可满足信号采样和处理需求。
    - 多功能通信接口:支持 LIN 协议,适合汽车电子和工业自动化应用。
    - 灵活的配置选项:通过 ICSP™ 实现在线串行编程,简化开发流程。

    4. 应用案例和使用建议


    PIC12(L)F1571/2 的典型应用场景包括:
    - LED 照明控制:利用 16 位 PWM 调光功能,实现高精度亮度调节。
    - 步进电机驱动:通过独立计时器和 PWM 输出,实现精确位置控制。
    - 电源管理系统:用于开关电源控制,提供高效的能量转换。
    使用建议:
    - 在高精度应用中,建议结合固定电压参考(FVR)提升测量准确性。
    - 对于电池供电设备,充分利用 XLP 功能以延长续航时间。
    - 在多任务系统中,合理分配中断优先级以提升响应速度。

    5. 兼容性和支持


    - 兼容性:PIC12(L)F1571/2 可与 Microchip 的其他 8 位 MCU 和外围设备无缝集成,确保广泛的应用兼容性。
    - 支持服务:Microchip 提供完整的开发工具链(如 MPLAB X IDE 和调试器),并持续更新文档和 errata 表,确保用户获得最佳支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法进入 ICSP 编程模式 | 检查复位引脚(MCLR)连接是否正常 |
    | ADC 数据不稳定 | 确保模拟输入引脚未受到噪声干扰 |
    | 设备功耗过高 | 检查是否启用了不必要的外设 |

    7. 总结和推荐


    总体而言,PIC12(L)F1571/2 是一款功能强大且性能卓越的 8 引脚微控制器,特别适合对空间和功耗有严格要求的应用场景。其高精度 PWM、丰富的模拟外设以及出色的低功耗特性使其在市场上具备显著的竞争优势。我们强烈推荐此产品作为 LED 照明、电源管理和嵌入式控制项目的首选方案。

PIC12LF1571-I/MF参数

参数
程序存储器大小 1.75KB
电压-电源(Vcc/Vdd) 1.8V~3.6V
I/O数量 6
振荡器类型 内部
最大时钟频率 32MHz
程序存储器类型 FLASH
速度 32MHz
最大工作供电电压 3.6V,5.5V
数据总线宽度 8bit
接口类型 -
数据转换器 A/D 4x10b,D/A 1x5b
核心处理器 PIC
最小工作供电电压 1.8V
外设 Brown-out Detect/Reset,POR,PWM,WDT
EEPROM大小 -
RAM大小 1KB
内核数 -
长*宽*高 3mm*3mm*900μm
通用封装 DFN-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,管装

PIC12LF1571-I/MF厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12LF1571-I/MF数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12LF1571-I/MF PIC12LF1571-I/MF数据手册

PIC12LF1571-I/MF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.4488
25+ ¥ 7.5595
100+ ¥ 6.9369
库存: 960
起订量: 181 增量: 0
交货地:
最小起订量为:100
合计: ¥ 693.69
直接购买
加入购物车
