dsPIC33FJ64MC804-H/PT

产品分类: 微控制器(MCU)
产品描述: 3V~3.6V 16KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT 内部 35 3V 3.6V 40MHz CANbus,I2C,IrDA,LINbus,SPI,UART,USART 16bit dsPIC QFP 贴片安装 10mm*10mm*1mm
供应商型号: 579-33FJ64MC804-H/PT
供应商: Mouser
标准整包数: 1

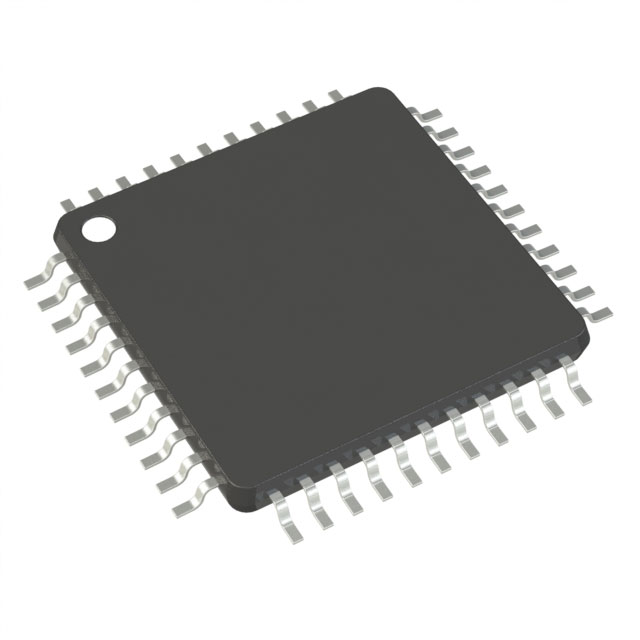

MICROCHIP TECHNOLOGY 微控制器(MCU) dsPIC33FJ64MC804-H/PT

dsPIC33FJ64MC804-H/PT概述

    # dsPIC33FJ32MC302/304, dsPIC33FJ64MCX02/X04 和 dsPIC33FJ128MCX02/X04 高性能16位数字信号控制器

    产品简介


    产品类型及功能
    dsPIC33FJ32MC302/304、dsPIC33FJ64MCX02/X04 和 dsPIC33FJ128MCX02/X04 是 Microchip Technology 公司设计的高性能16位数字信号控制器(DSC)。这些控制器具备卓越的数据处理能力和多种先进的外围设备,适用于各种工业控制、电机控制、音频处理和其他复杂嵌入式系统应用。
    应用领域
    - 工业自动化
    - 电机控制
    - 音频处理
    - 通信接口
    - 电源管理和监控

    技术参数


    | 参数 | 规格 |

    | 运行速度 | 最高可达40 MIPS(在3.0V至3.6V下);最高可达20 MIPS(在3.0V至3.6V下) |
    | 工作温度范围 | 工业级:-40°C 至 +85°C;扩展级:-40°C 至 +125°C;高温级:-40°C 至 +150°C |
    | 数据路径宽度 | 16位 |
    | 指令宽度 | 24位 |
    | 程序存储器地址 | 高达4 M指令字 |
    | 数据存储器地址 | 高达64 K字节 |
    | 闪存容量 | 32 K至128 K字节 |
    | RAM 容量 | 4 K至16 K字节 |
    | 外设 | 丰富的模拟和数字外设,如多个16位定时器、输入捕捉输出比较、ADC、DAC、I2C、SPI、UART等 |

    产品特点和优势


    - 高性能CPU:采用修改后的哈佛架构,包含两个40位累加器和多种优化指令集,使得数据处理能力强大且高效。
    - 多通道DMA:支持多达8个硬件DMA通道,能够在不干扰CPU的情况下进行数据传输。
    - 多功能外围设备:包含多个16位定时器、输入捕捉输出比较模块、ADC、DAC、I2C、SPI、UART等多种外设,适合多种应用场景。
    - 电源管理:内置2.5V电压调节器,支持在不同模式下的低功耗运行。
    - 灵活的封装选项:提供28引脚和44引脚两种封装,方便不同应用需求。

    应用案例和使用建议


    应用案例
    - 电机控制:利用其6通道16位电机控制PWM模块实现高效电机驱动和控制。
    - 音频处理:通过16位双通道DAC模块实现高质量的音频信号转换。
    - 通信接口:通过SPI、I2C和UART等接口实现复杂的通信功能。
    使用建议
    - 在电机控制应用中,可以结合电机控制PWM模块实现高精度的PWM信号输出,同时配合ADC进行闭环控制。
    - 在音频处理中,可充分利用双通道DAC模块来提升音质,同时配合多个ADC模块实时监测音效。
    - 在通信接口设计中,通过选择适当的外设(如I2C、SPI或UART)实现可靠的双向数据通信。

    兼容性和支持


    - 兼容性:与多种外部设备和电路板设计兼容,适合集成到各类电子控制系统中。
    - 支持:Microchip提供详尽的技术文档和支持服务,帮助开发者更好地理解和使用这些控制器。

    常见问题与解决方案


    问题一:如何优化电源管理以延长电池寿命?
    解决方案:合理配置电源管理设置,如启用Sleep或Doze模式,以减少功耗。此外,可以通过软件编程调整系统时钟频率,进一步降低功耗。
    问题二:如何实现快速而准确的数据传输?
    解决方案:使用DMA进行数据传输,避免频繁中断CPU,提高整体系统效率。同时,确保正确配置相关的外设寄存器和中断。

    总结和推荐


    综合评估
    - 优点:dsPIC33FJ32MC302/304、dsPIC33FJ64MCX02/X04 和 dsPIC33FJ128MCX02/X04 在处理速度、功能丰富性和灵活性方面表现出色。它们适用于广泛的工业和嵌入式应用,特别是在需要高性能信号处理的应用中表现尤为出色。

    - 缺点:较高的成本可能不适合所有预算有限的应用。此外,对于某些简单的应用,可能没有必要使用如此强大的处理器。
    推荐
    总体而言,推荐在需要高处理速度和多功能性的工业控制、电机控制和通信系统中使用 dsPIC33FJ32MC302/304、dsPIC33FJ64MCX02/X04 和 dsPIC33FJ128MCX02/X04。它们卓越的性能和广泛的功能使其成为许多高端应用的理想选择。

dsPIC33FJ64MC804-H/PT参数

参数
程序存储器大小 64KB
RAM大小 16KB
EEPROM大小 -
速度 -
外设 Brown-out Detect/Reset,DMA,Motor Control PWM,POR,PWM,QEI,WDT
I/O数量 35
接口类型 CANbus,I2C,IrDA,LINbus,SPI,UART,USART
振荡器类型 内部
电压-电源(Vcc/Vdd) 3V~3.6V
数据总线宽度 16bit
内核数 -
最小工作供电电压 3V
最大工作供电电压 3.6V
核心处理器 dsPIC
程序存储器类型 FLASH
最大时钟频率 40MHz
数据转换器 -
长*宽*高 10mm*10mm*1mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

dsPIC33FJ64MC804-H/PT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

dsPIC33FJ64MC804-H/PT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY dsPIC33FJ64MC804-H/PT dsPIC33FJ64MC804-H/PT数据手册

dsPIC33FJ64MC804-H/PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
