PIC32MX330F064H-V/RG

产品分类: 微控制器(MCU)
产品描述: Microchip PIC32MX系列单片机, PIC内核, 64针, QFN封装, 0CAN通道
供应商型号: 8290501P
供应商: 海外现货
标准整包数: 2

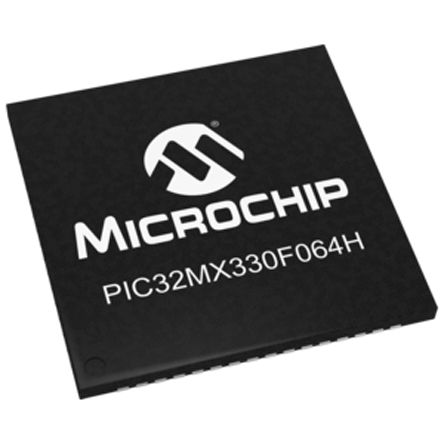

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MX330F064H-V/RG

PIC32MX330F064H-V/RG概述

    PIC32MX330/350/370/430/450/470 系列微控制器技术手册

    1. 产品简介


    产品类型:PIC32MX330/350/370/430/450/470系列是Microchip Technology公司生产的高性能32位微控制器(MCU),适用于多种嵌入式应用场合。
    主要功能:
    - 高性能核心:最高可达120 MHz时钟频率,实现高达150 DMIPS的处理能力。
    - 内置多个通信接口,如I2C、I2S、UART、SPI等。
    - 强大的模拟功能,包括10位ADC(采样率1 MSPS)、两个比较器和充电时间测量单元(CTMU)。
    - 包含多种电源管理功能,如低功耗模式(睡眠和空闲模式)。
    - 支持多种外设重映射,提高设计灵活性。
    应用领域:
    - 音频和图形处理:适合于需要高效音频数据通信和外部图形界面的应用。
    - 通信设备:适用于需要高速通信接口(如USB和以太网)的产品。
    - 工业控制和自动化:适用于工业级需求,支持高可靠性操作。

    2. 技术参数


    - 工作电压:2.3V至3.6V
    - 工作温度范围:
    - -40°C 至 +105°C(DC至80MHz)
    - -40°C 至 +85°C(DC至100MHz)
    - 0°C 至 +70°C(DC至120MHz)
    - 处理器核心:120 MHz/150 DMIPS MIPS32® M4K®
    - 存储容量:最大支持512 KB Flash 和128 KB SRAM
    - 定时器:五个16位和两个32位定时器/计数器
    - 中断:独立的中断系统支持多通道外部中断
    - 电源管理:低功耗模式(睡眠和空闲模式),动态电流典型值为0.5 mA/MHz
    - 模拟功能:10位ADC(1 MSPS速率),多达28个模拟输入,支持多种触发源和睡眠模式下运行
    - 通讯接口:支持USB、UART、SPI、I2C和I2S

    3. 产品特点和优势


    - 高性能:采用120 MHz时钟频率,提供了高效的数据处理能力,满足大多数应用需求。
    - 灵活的外设重映射:允许开发者根据需要重新配置外围设备,提升设计灵活性。
    - 丰富的通讯接口:提供多种标准通信接口,确保与各种外部设备的良好兼容性。
    - 强大的模拟功能:包括ADC、比较器和CTMU,支持多种模拟信号的处理和测量。

    4. 应用案例和使用建议


    - 音频处理应用:通过I2S、LJ、RJ、USB接口实现高质量的音频数据传输。开发时需注意选择适当的音频编解码芯片并进行正确的电路设计。
    - 触摸屏控制:利用CTMU支持的电容式触摸传感器功能,可以在用户界面中加入触控功能。注意在触摸传感器设计时要考虑接地干扰等问题。
    - 通讯设备:利用USB OTG控制器支持高速数据通信。开发时要注意确保USB接口的设计符合相关规范,并正确配置时钟和电源管理模块。

    5. 兼容性和支持


    - 兼容性:与其他常见的MCU相比,PIC32MX系列拥有丰富的外设,能够广泛应用于不同类型的电子设备中。此外,其多种通信接口使其能与广泛的外围设备良好兼容。
    - 技术支持:Microchip提供了详尽的技术文档、在线论坛和技术支持服务,帮助用户快速解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何设置片上PLL?
    - A: 参考数据手册第X章“PLL设置”,详细了解PLL寄存器配置和时钟源选择方法。
    - Q: 如何配置ADC以获得最佳性能?
    - A: 配置合适的采样率、输入范围和转换时间,同时参考数据手册中的ADC章节,正确设置ADC寄存器。
    - Q: 如何启用外部中断?
    - A: 通过配置中断使能寄存器和相关的GPIO寄存器来启用所需的外部中断。请参阅数据手册第XX章“中断管理”。

    7. 总结和推荐


    综上所述,PIC32MX系列微控制器以其高性能、丰富的外设、灵活的配置选项和广泛的兼容性,在众多应用领域中展现出卓越的能力。特别是对于需要高集成度和高性能的系统来说,是一个非常理想的选择。强烈推荐给需要强大处理能力和多功能性的应用开发项目。

PIC32MX330F064H-V/RG参数

参数
速度 80MHz
内核数 -
最小工作供电电压 2.3V
振荡器类型 内部
程序存储器类型 FLASH
RAM大小 16KB
I/O数量 53
核心处理器 MIPS32® M4K™
外设 Brown-out Detect/Reset,DMA,POR,PWM,WDT
EEPROM大小 -
最大工作供电电压 3.6V
最大时钟频率 80MHz
接口类型 I2C,IrDA,LINbus,PMP,SPI,UART,USART
电压-电源(Vcc/Vdd) 2.3V~3.6V
数据转换器 A/D 28x10b
程序存储器大小 64KB
数据总线宽度 32bit
长*宽*高 9mm*9mm*830μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

PIC32MX330F064H-V/RG厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32MX330F064H-V/RG数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32MX330F064H-V/RG PIC32MX330F064H-V/RG数据手册

PIC32MX330F064H-V/RG封装设计

查看详情并下载
Symbol
Footprint
3D Model
