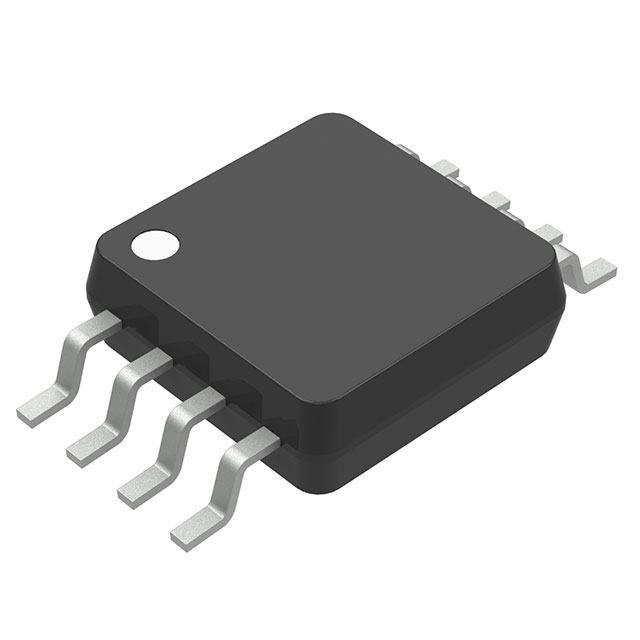

PIC12F1501-I/MS

产品分类: 微控制器(MCU)
产品描述: Microchip PIC12F系列单片机, PIC内核, 8针, MSOP封装, 0CAN通道
供应商型号: PIC12F1501-I/MS
供应商: 国内现货
标准整包数: 5

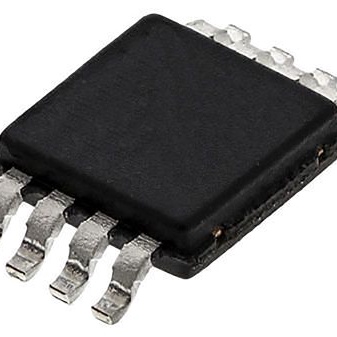

MICROCHIP TECHNOLOGY 微控制器(MCU) PIC12F1501-I/MS

PIC12F1501-I/MS概述

    PIC12(L)F1501 8-Bit Microcontroller

    产品简介


    PIC12(L)F1501是一款高性能RISC(精简指令集计算)微控制器,适用于各种嵌入式系统应用。它包含一个增强型中级范围处理器核心,具有49条指令,最高工作频率可达20 MHz。这款微控制器广泛应用于工业控制、智能家居、医疗设备及消费电子产品等领域。

    技术参数


    - 工作速度:直流至20 MHz时钟输入,指令周期为200纳秒。
    - 中断能力:自动上下文保存,支持16级深硬件堆栈。
    - 内存:1 K字线性程序存储空间,64字节线性数据存储空间。
    - 电源电压范围:PIC12LF1501: 1.8V至3.6V;PIC12F1501: 2.3V至5.5V。
    - 振荡器结构:内部16 MHz振荡器(工厂校准至±1%),可软件选择频率范围从16 MHz到31 kHz。
    - 低功耗特性:对于PIC12LF1501,在1.8V下睡眠电流典型值为20 nA,工作电流典型值为30 μA/MHz。

    产品特点和优势


    - 高性能:采用精简指令集架构并经过C编译器优化,运行速度高达20 MHz。
    - 多功能:内置10位ADC,数字模拟转换器(DAC),比较器等外设,具备温度指示器。
    - 集成度高:支持In-Circuit Serial Programming (ICSP)和In-Circuit Debug (ICD),便于开发和调试。
    - 低功耗:XLP(超低功耗)功能确保极低的睡眠和工作电流,适合电池供电的应用。
    - 可编程特性:提供多种编程保护机制和扩展看门狗定时器。

    应用案例和使用建议


    - 家用电器:可用于空调遥控器、恒温器等需要精确控制的应用。
    - 医疗设备:可用于便携式血糖仪,呼吸机等需要稳定工作电压的设备。
    - 工业控制:可用于自动化生产线上的传感器和控制器。
    使用建议:
    - 在设计过程中,考虑到不同的工作环境,合理选择外部时钟模式。
    - 使用看门狗定时器提高系统的稳定性,确保系统在异常情况下的安全恢复。

    兼容性和支持


    - 该产品与其他Microchip公司的器件高度兼容,支持In-Circuit Serial Programming™ 和In-Circuit Debug。
    - Microchip公司提供了详尽的技术文档和支持服务,包括在线论坛和电话支持。

    常见问题与解决方案


    1. 问题:电源电压超出推荐范围导致微控制器损坏。
    解决方案:确保使用合适的电源适配器,严格按照数据手册推荐的电压范围使用。
    2. 问题:程序运行不稳定。
    解决方案:检查外围电路连接是否正确,重新配置看门狗定时器以提高系统稳定性。

    总结和推荐


    总的来说,PIC12(L)F1501是一个功能全面、易于使用的微控制器。其高性能、低功耗和丰富的外设使其成为许多应用的理想选择。对于寻求强大处理能力和高效能的应用项目,强烈推荐使用这款微控制器。

PIC12F1501-I/MS参数

参数
数据转换器 A/D 4x10b
最大工作供电电压 5.5V
最大时钟频率 20MHz
I/O数量 5
最小工作供电电压 2.3V
核心处理器 PIC
外设 Brown-out Detect/Reset,POR,PWM,WDT
电压-电源(Vcc/Vdd) 2.3V~5.5V
数据总线宽度 8bit
振荡器类型 内部
RAM大小 4Kbit
程序存储器大小 1.75KB
内核数 -
EEPROM大小 -
接口类型 -
程序存储器类型 FLASH
速度 20MHz
长*宽*高 3mm*3mm*850μm
通用封装 MSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,管装

PIC12F1501-I/MS厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC12F1501-I/MS数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC12F1501-I/MS PIC12F1501-I/MS数据手册

PIC12F1501-I/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
